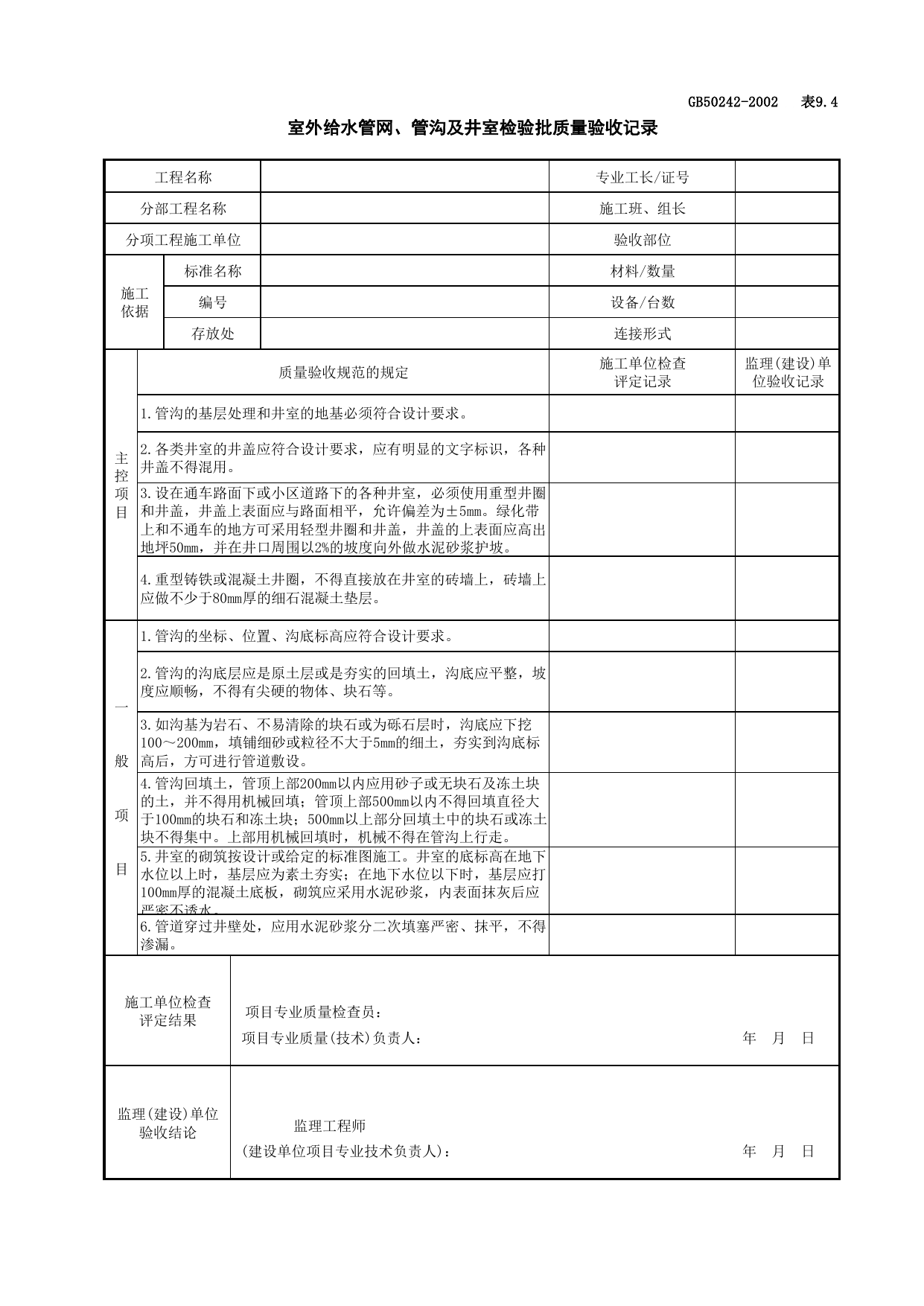

GB50242-2002表9.4室外给水管网、管沟及井室检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.管沟的基层处理和井室的地基必须符合设计要求。2.各类井室的井盖应符合设计要求，应有明显的文字标识，各种井盖不得混用。3.设在通车路面下或小区道路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖，井盖的上表面应高出地坪50mm，并在井口周围以2%的坡度向外做水泥砂浆护坡。4.重型铸铁或混凝土井圈，不得直接放在井室的砖墙上，砖墙上应做不少于80mm厚的细石混凝土垫层。一般项目1.管沟的坐标、位置、沟底标高应符合设计要求。2.管沟的沟底层应是原土层或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。3.如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100～200mm，填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。4.管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走。5.井室的砌筑按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100mm厚的混凝土底板，砌筑应采用水泥砂浆，内表面抹灰后应严密不透水。6.管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹平，不得渗漏。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
