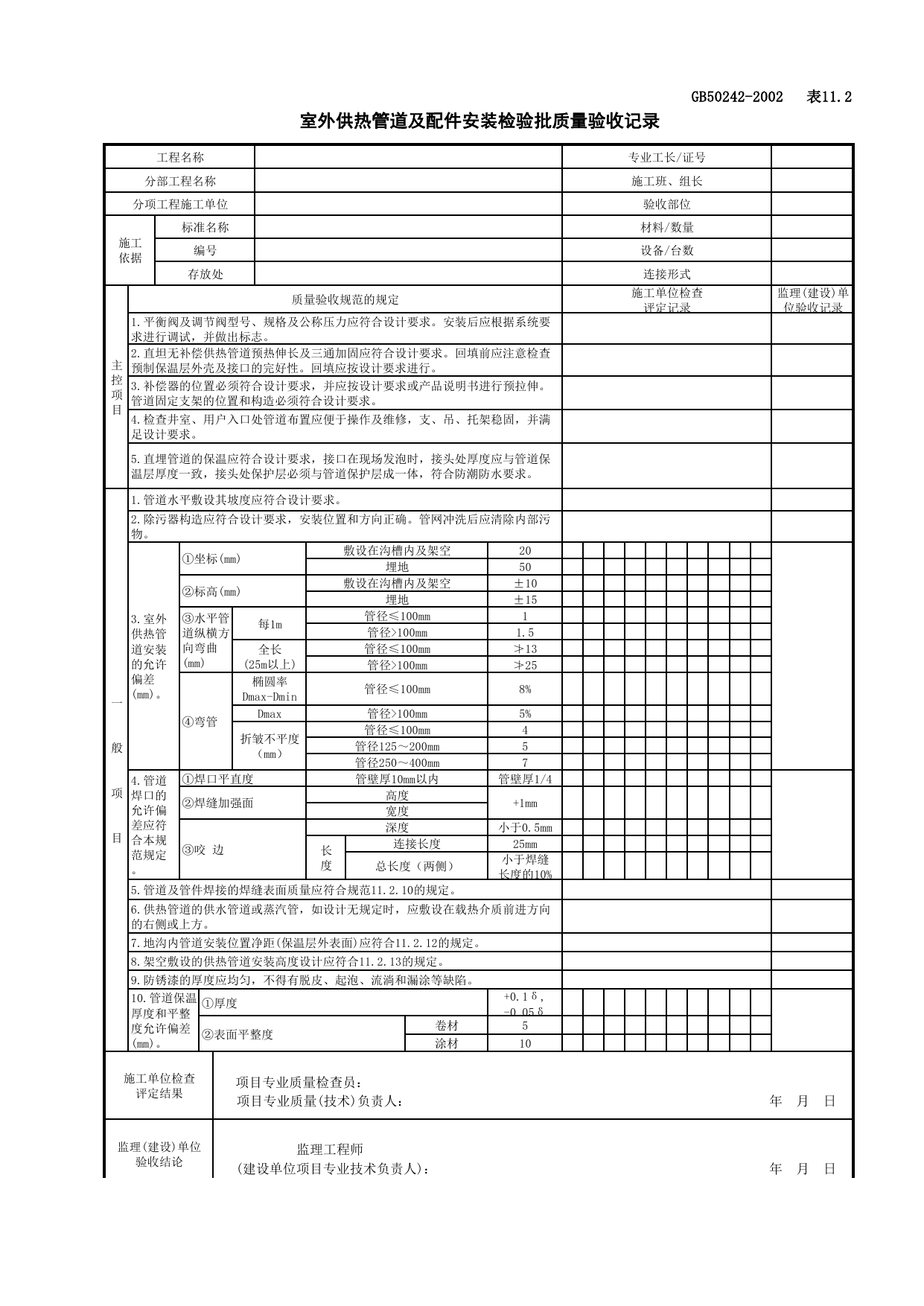

GB50242-2002表11.2室外供热管道及配件安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并做出标志。2.直坦无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。3.补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求。4.检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。5.直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。一般项目1.管道水平敷设其坡度应符合设计要求。2.除污器构造应符合设计要求，安装位置和方向正确。管网冲洗后应清除内部污物。3.室外供热管道安装的允许偏差(mm)。①坐标(mm)敷设在沟槽内及架空20埋地50②标高(mm)敷设在沟槽内及架空±10埋地±15③水平管道纵横方向弯曲(mm)每1m管径≤100mm1管径>100mm1.5全长(25m以上)管径≤100mm≯13管径>100mm≯25④弯管椭圆率Dmax-Dmin管径≤100mm8%Dmax管径>100mm5%折皱不平度（mm）管径≤100mm4管径125～200mm5管径250～400mm74.管道焊口的允许偏差应符合本规范规定。①焊口平直度管壁厚10mm以内管壁厚1/4②焊缝加强面高度+1mm宽度③咬边深度小于0.5mm长度连接长度25mm总长度（两侧）小于焊缝长度的10%5.管道及管件焊接的焊缝表面质量应符合规范11.2.10的规定。6.供热管道的供水管道或蒸汽管，如设计无规定时，应敷设在载热介质前进方向的右侧或上方。7.地沟内管道安装位置净距(保温层外表面)应符合11.2.12的规定。8.架空敷设的供热管道安装高度设计应符合11.2.13的规定。9.防锈漆的厚度应均匀，不得有脱皮、起泡、流淌和漏涂等缺陷。10.管道保温厚度和平整度允许偏差(mm)。①厚度+0.1δ,-0.05δ②表面平整度卷材5涂材10施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
