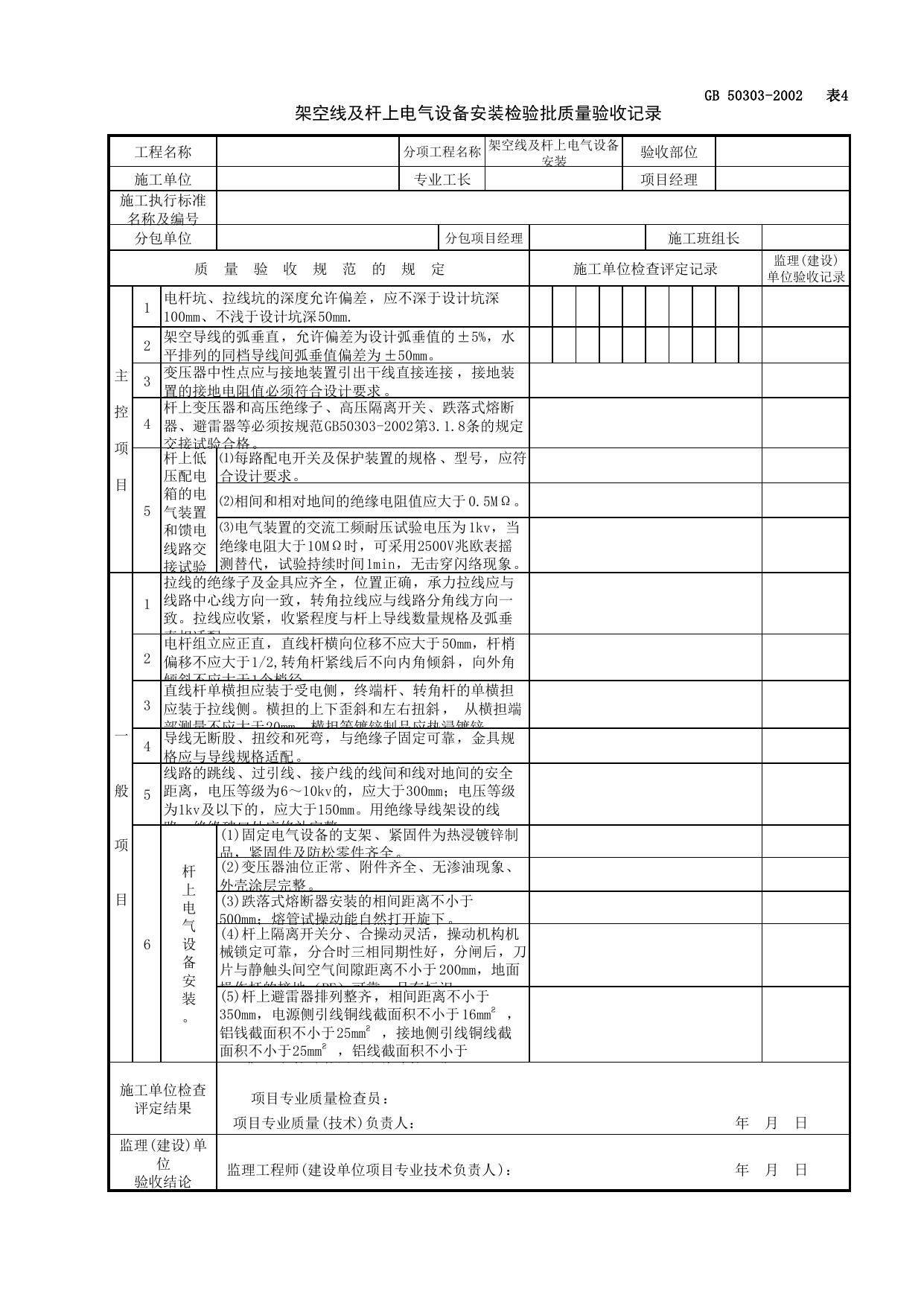

GB50303-2002表4架空线及杆上电气设备安装检验批质量验收记录工程名称分项工程名称架空线及杆上电气设备安装验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1电杆坑、拉线坑的深度允许偏差，应不深于设计坑深100mm、不浅于设计坑深50mm.2架空导线的弧垂直，允许偏差为设计弧垂值的±5%，水平排列的同档导线间弧垂值偏差为±50mm。3变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求。4杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按规范GB50303-2002第3.1.8条的规定交接试验合格。5杆上低压配电箱的电气装置和馈电线路交接试验⑴每路配电开关及保护装置的规格、型号，应符合设计要求。⑵相间和相对地间的绝缘电阻值应大于0.5MΩ。⑶电气装置的交流工频耐压试验电压为1kv，当绝缘电阻大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。一般项目1拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂直相适配。2电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于1/2,转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径。3直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm。横担等镀锌制品应热浸镀锌。4导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。5线路的跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10kv的，应大于300mm；电压等级为1kv及以下的，应大于150mm。用绝缘导线架设的线路，绝缘破口处应修补完整。6杆上电气设备安装。(1)固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全。(2)变压器油位正常、附件齐全、无渗油现象、外壳涂层完整。(3)跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下。(4)杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm，地面操作杆的接地（PE）可靠，且有标识。(5)杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm，铝钱截面积不小于25mm，接地侧引线铜线截面积不小于25mm，铝线截面积不小于35mm，与接地装置引出线连接可靠。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
