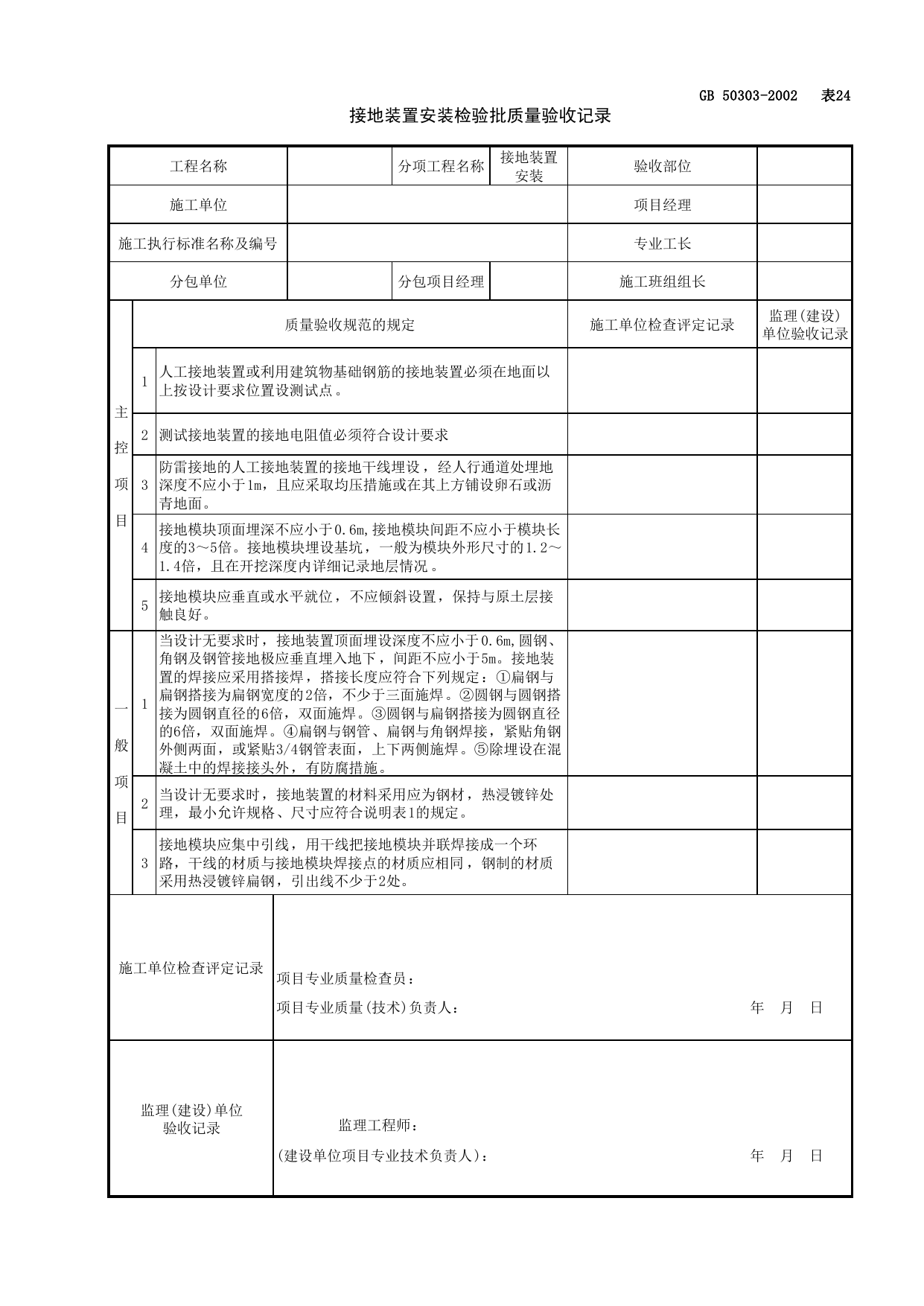

GB50303-2002表24接地装置安装检验批质量验收记录工程名称分项工程名称接地装置安装验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。2测试接地装置的接地电阻值必须符合设计要求3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。4接地模块顶面埋深不应小于0.6m,接地模块间距不应小于模块长度的3～5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。一般项目1当设计无要求时，接地装置顶面埋设深度不应小于0.6m,圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：①扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。④扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。⑤除埋设在混凝土中的焊接接头外，有防腐措施。2当设计无要求时，接地装置的材料采用应为钢材，热浸镀锌处理，最小允许规格、尺寸应符合说明表1的规定。3接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的材质采用热浸镀锌扁钢，引出线不少于2处。施工单位检查评定记录项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师：(建设单位项目专业技术负责人)：年月日
