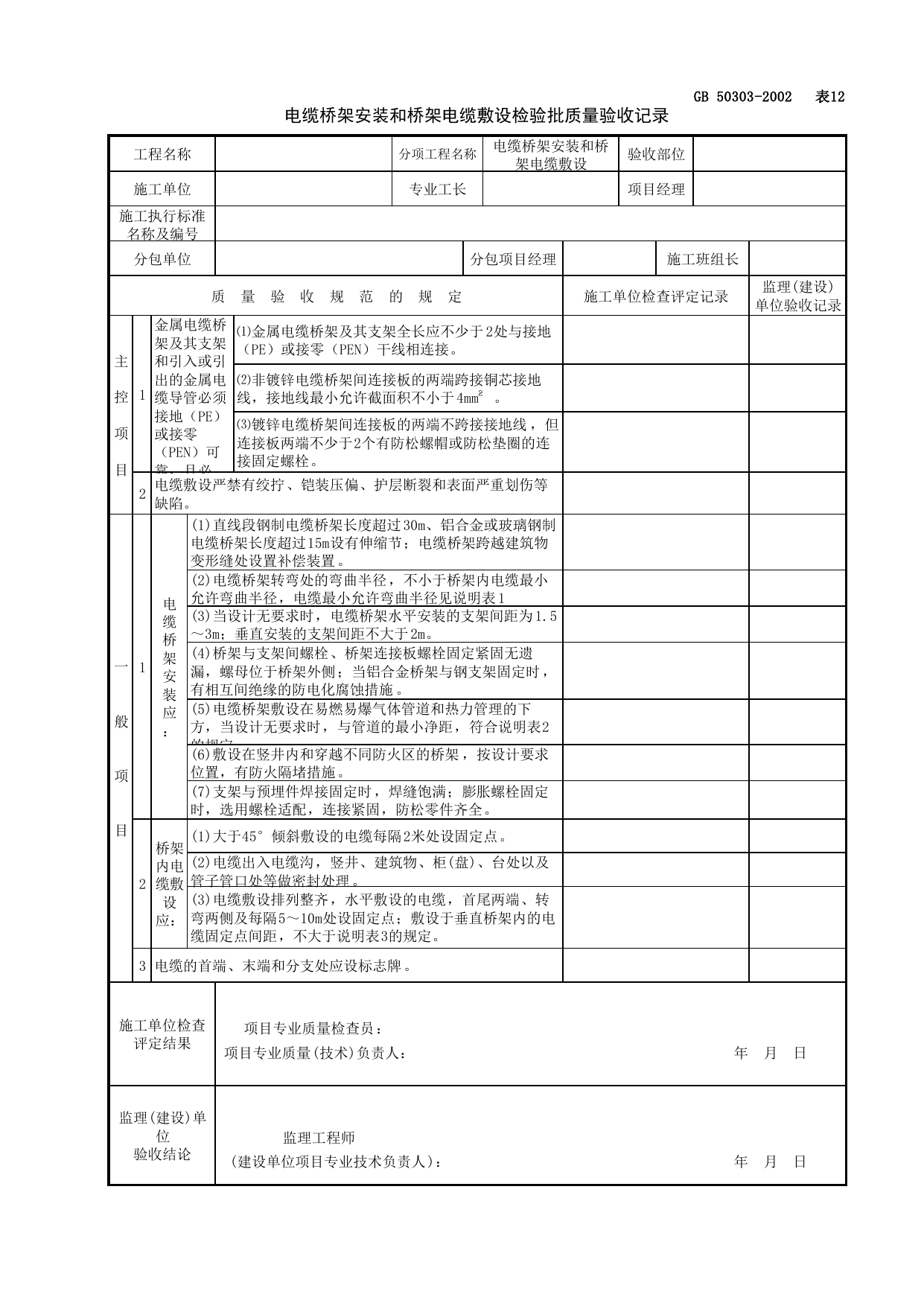

GB50303-2002表12电缆桥架安装和桥架电缆敷设检验批质量验收记录工程名称分项工程名称电缆桥架安装和桥架电缆敷设验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必⑴金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。⑵非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm。⑶镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2电缆敷设严禁有绞拧、铠装压偏、护层断裂和表面严重划伤等缺陷。一般项目1电缆桥架安装应：(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。(2)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见说明表1(3)当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m。(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。(5)电缆桥架敷设在易燃易爆气体管道和热力管理的下方，当设计无要求时，与管道的最小净距，符合说明表2的规定。(6)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。(7)支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。2桥架内电缆敷设应：(1)大于45°倾斜敷设的电缆每隔2米处设固定点。(2)电缆出入电缆沟，竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理。(3)电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于说明表3的规定。3电缆的首端、末端和分支处应设标志牌。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
