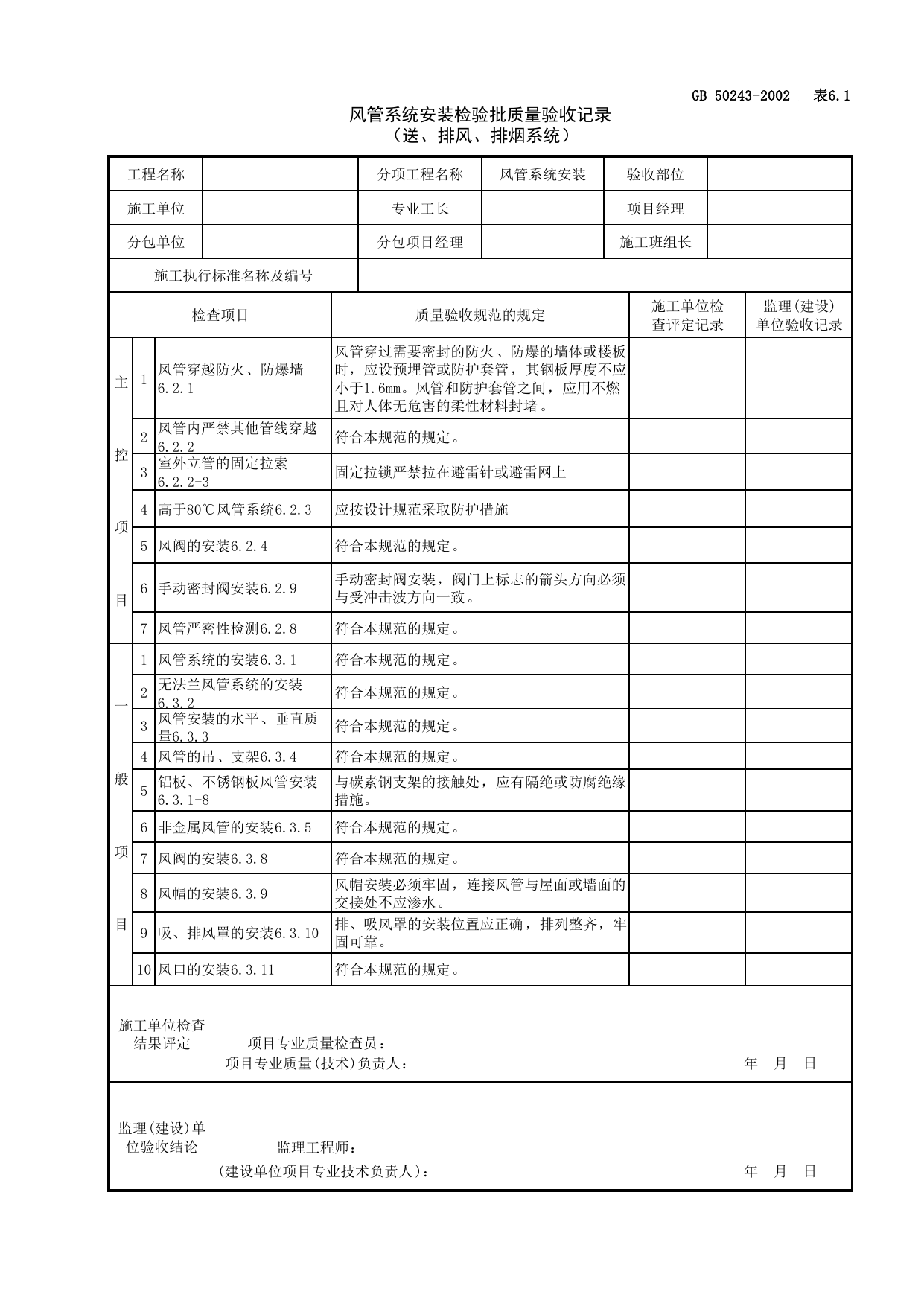

GB50243-2002表6.1风管系统安装检验批质量验收记录（送、排风、排烟系统）工程名称分项工程名称风管系统安装验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号检查项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1风管穿越防火、防爆墙6.2.1风管穿过需要密封的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管和防护套管之间，应用不燃且对人体无危害的柔性材料封堵。2风管内严禁其他管线穿越6.2.2符合本规范的规定。3室外立管的固定拉索6.2.2-3固定拉锁严禁拉在避雷针或避雷网上4高于80℃风管系统6.2.3应按设计规范采取防护措施5风阀的安装6.2.4符合本规范的规定。6手动密封阀安装6.2.9手动密封阀安装，阀门上标志的箭头方向必须与受冲击波方向一致。7风管严密性检测6.2.8符合本规范的规定。一般项目1风管系统的安装6.3.1符合本规范的规定。2无法兰风管系统的安装6.3.2符合本规范的规定。3风管安装的水平、垂直质量6.3.3符合本规范的规定。4风管的吊、支架6.3.4符合本规范的规定。5铝板、不锈钢板风管安装6.3.1-8与碳素钢支架的接触处，应有隔绝或防腐绝缘措施。6非金属风管的安装6.3.5符合本规范的规定。7风阀的安装6.3.8符合本规范的规定。8风帽的安装6.3.9风帽安装必须牢固，连接风管与屋面或墙面的交接处不应渗水。9吸、排风罩的安装6.3.10排、吸风罩的安装位置应正确，排列整齐，牢固可靠。10风口的安装6.3.11符合本规范的规定。施工单位检查结果评定项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师：(建设单位项目专业技术负责人)：年月日
