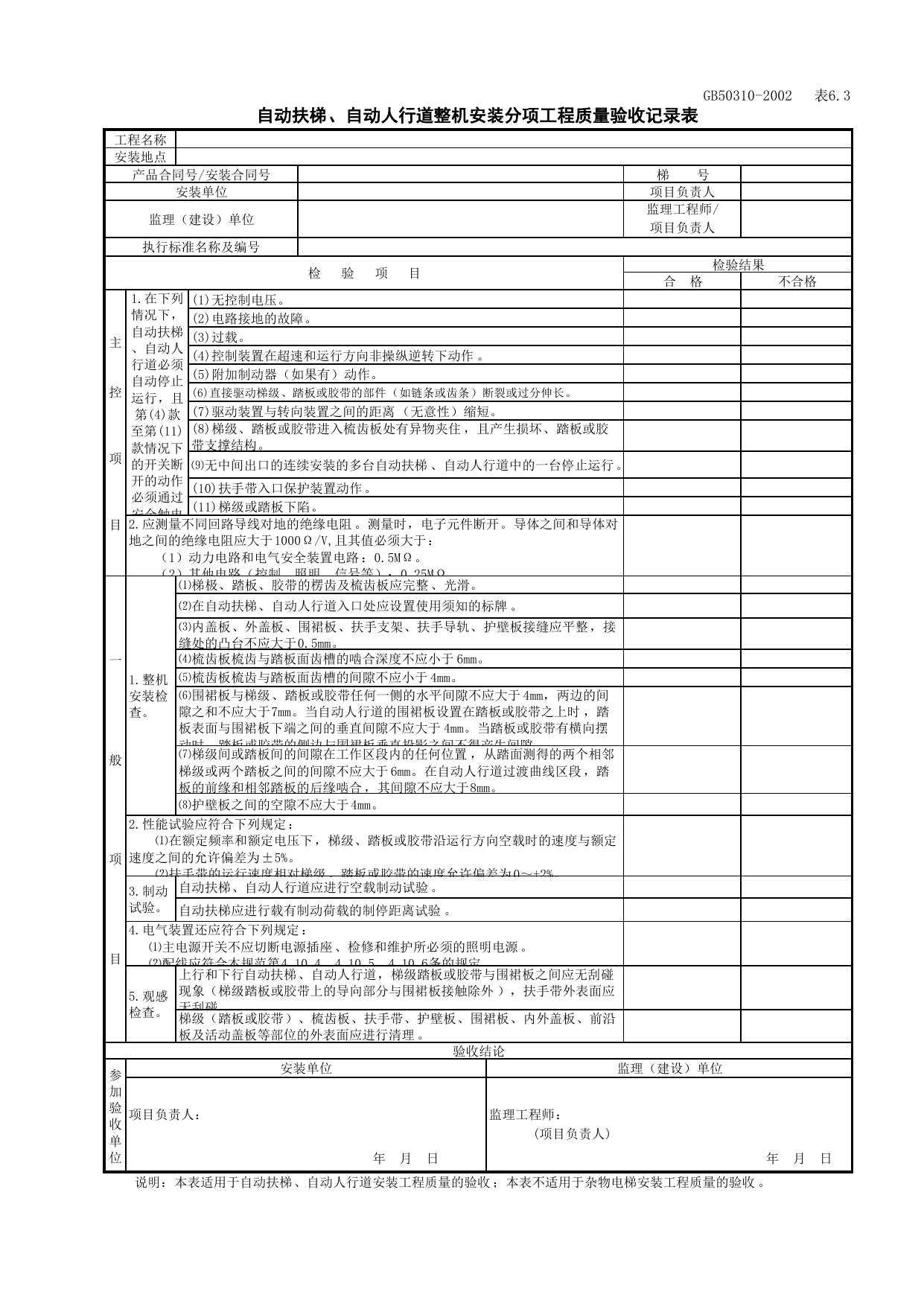

GB50310-2002表6.3自动扶梯、自动人行道整机安装分项工程质量验收记录表工程名称安装地点产品合同号/安装合同号梯号安装单位项目负责人监理（建设）单位监理工程师/项目负责人执行标准名称及编号检验项目检验结果合格不合格主控项目1.在下列情况下，自动扶梯、自动人行道必须自动停止运行，且第(4)款至第(11)款情况下的开关断开的动作必须通过安全触电(1)无控制电压。(2)电路接地的故障。(3)过载。(4)控制装置在超速和运行方向非操纵逆转下动作。(5)附加制动器（如果有）动作。(6)直接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长。(7)驱动装置与转向装置之间的距离（无意性）缩短。(8)梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏、踏板或胶带支撑结构。⑼无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行。(10)扶手带入口保护装置动作。(11)梯级或踏板下陷。2.应测量不同回路导线对地的绝缘电阻。测量时，电子元件断开。导体之间和导体对地之间的绝缘电阻应大于1000Ω/V,且其值必须大于：（1）动力电路和电气安全装置电路：0.5MΩ。（2）其他电路（控制、照明、信号等）：0.25MΩ。一般项目1.整机安装检查。⑴梯极、踏板、胶带的楞齿及梳齿板应完整、光滑。⑵在自动扶梯、自动人行道入口处应设置使用须知的标牌。⑶内盖板、外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整，接缝处的凸台不应大于0.5mm。⑷梳齿板梳齿与踏板面齿槽的啮合深度不应小于6mm。⑸梳齿板梳齿与踏板面齿槽的间隙不应小于4mm。⑹围裙板与梯级、踏板或胶带任何一侧的水平间隙不应大于4mm，两边的间隙之和不应大于7mm。当自动人行道的围裙板设置在踏板或胶带之上时，踏板表面与围裙板下端之间的垂直间隙不应大于4mm。当踏板或胶带有横向摆动时，踏板或胶带的侧边与围裙板垂直投影之间不得产生间隙。⑺梯级间或踏板间的间隙在工作区段内的任何位置，从踏面测得的两个相邻梯级或两个踏板之间的间隙不应大于6mm。在自动人行道过渡曲线区段，踏板的前缘和相邻踏板的后缘啮合，其间隙不应大于8mm。⑻护壁板之间的空隙不应大于4mm。2.性能试验应符合下列规定：⑴在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时的速度与额定速度之间的允许偏差为±5%。⑵扶手带的运行速度相对梯级、踏板或胶带的速度允许偏差为0～+2%。3.制动试验。自动扶梯、自动人行道应进行空载制动试验。自动扶梯应进行载有制动荷载的制停距离试验。4.电气装置还应符合下列规定：⑴主电源开关不应切断电源插座、检修和维护所必须的照明电源。⑵配线应符合本规范第4.10.4、4.10.5、4.10.6条的规定。5.观感检查。上行和下行自动扶梯、自动人行道，梯级踏板或胶带与围裙板之间应无刮碰现象（梯级踏板或胶带上的导向部分与围裙板接触除外），扶手带外表面应无刮碰。梯级（踏板或胶带）、梳齿板、扶手带、护壁板、围裙板、内外盖板、前沿板及活动盖板等部位的外表面应进行清理。验收结论参加验收单位安装单位监理（建设）单位项目负责人：监理工程师：(项目负责人)年月日年月日说明：本表适用于自动扶梯、自动人行道安装工程质量的验收；本表不适用于杂物电梯安装工程质量的验收。
