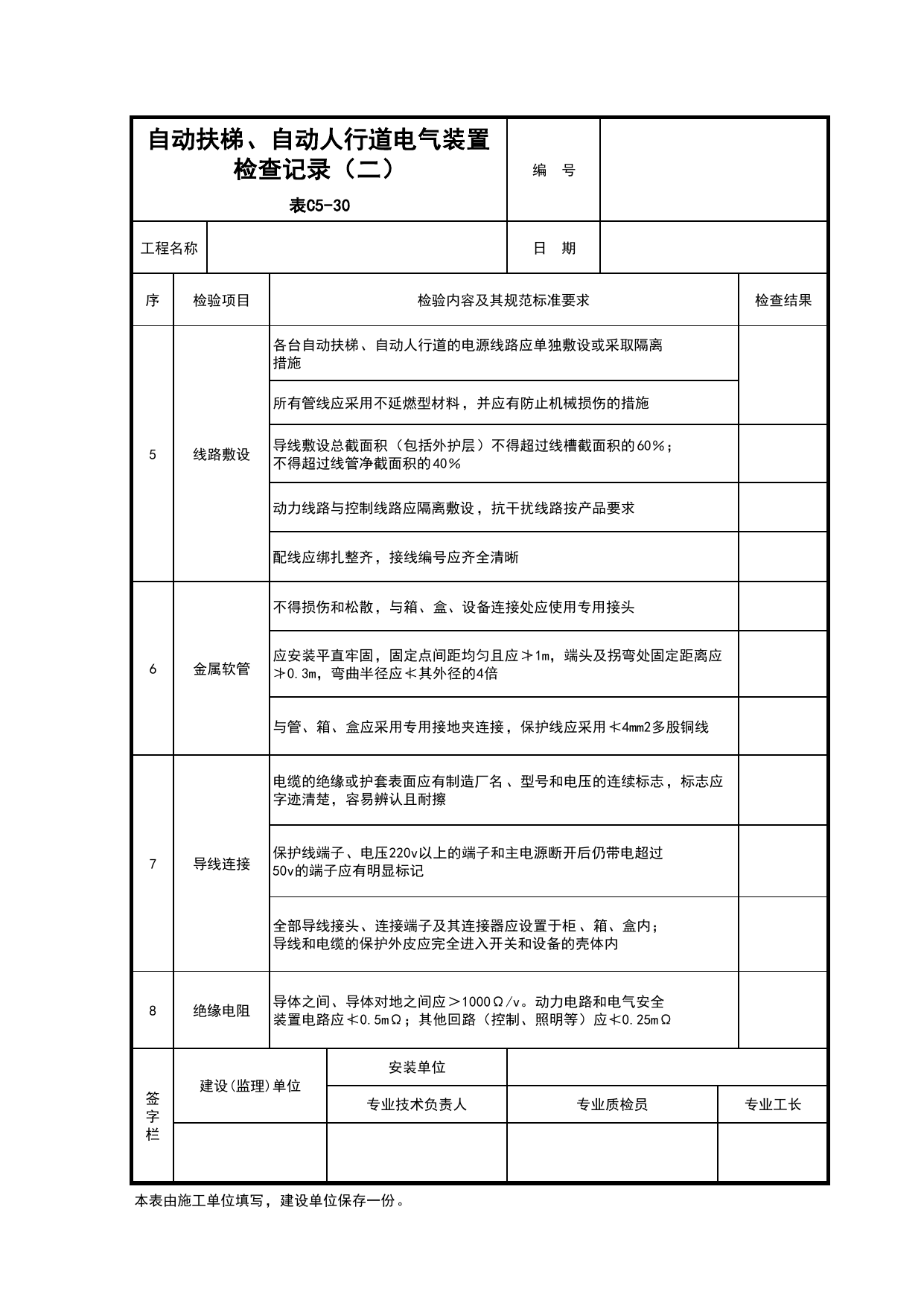

自动扶梯、自动人行道电气装置检查记录（二）编号表C5-30工程名称日期序检验项目检验内容及其规范标准要求检查结果5线路敷设各台自动扶梯、自动人行道的电源线路应单独敷设或采取隔离措施所有管线应采用不延燃型材料，并应有防止机械损伤的措施导线敷设总截面积（包括外护层）不得超过线槽截面积的60％；不得超过线管净截面积的40％动力线路与控制线路应隔离敷设，抗干扰线路按产品要求配线应绑扎整齐，接线编号应齐全清晰6金属软管不得损伤和松散，与箱、盒、设备连接处应使用专用接头应安装平直牢固，固定点间距均匀且应≯1m，端头及拐弯处固定距离应≯0.3m，弯曲半径应≮其外径的4倍与管、箱、盒应采用专用接地夹连接，保护线应采用≮4mm2多股铜线7导线连接电缆的绝缘或护套表面应有制造厂名、型号和电压的连续标志，标志应字迹清楚，容易辨认且耐擦保护线端子、电压220v以上的端子和主电源断开后仍带电超过50v的端子应有明显标记全部导线接头、连接端子及其连接器应设置于柜、箱、盒内；导线和电缆的保护外皮应完全进入开关和设备的壳体内8绝缘电阻导体之间、导体对地之间应＞1000Ω/v。动力电路和电气安全装置电路应≮0.5mΩ；其他回路（控制、照明等）应≮0.25mΩ签字栏建设(监理)单位安装单位专业技术负责人专业质检员专业工长本表由施工单位填写，建设单位保存一份。
