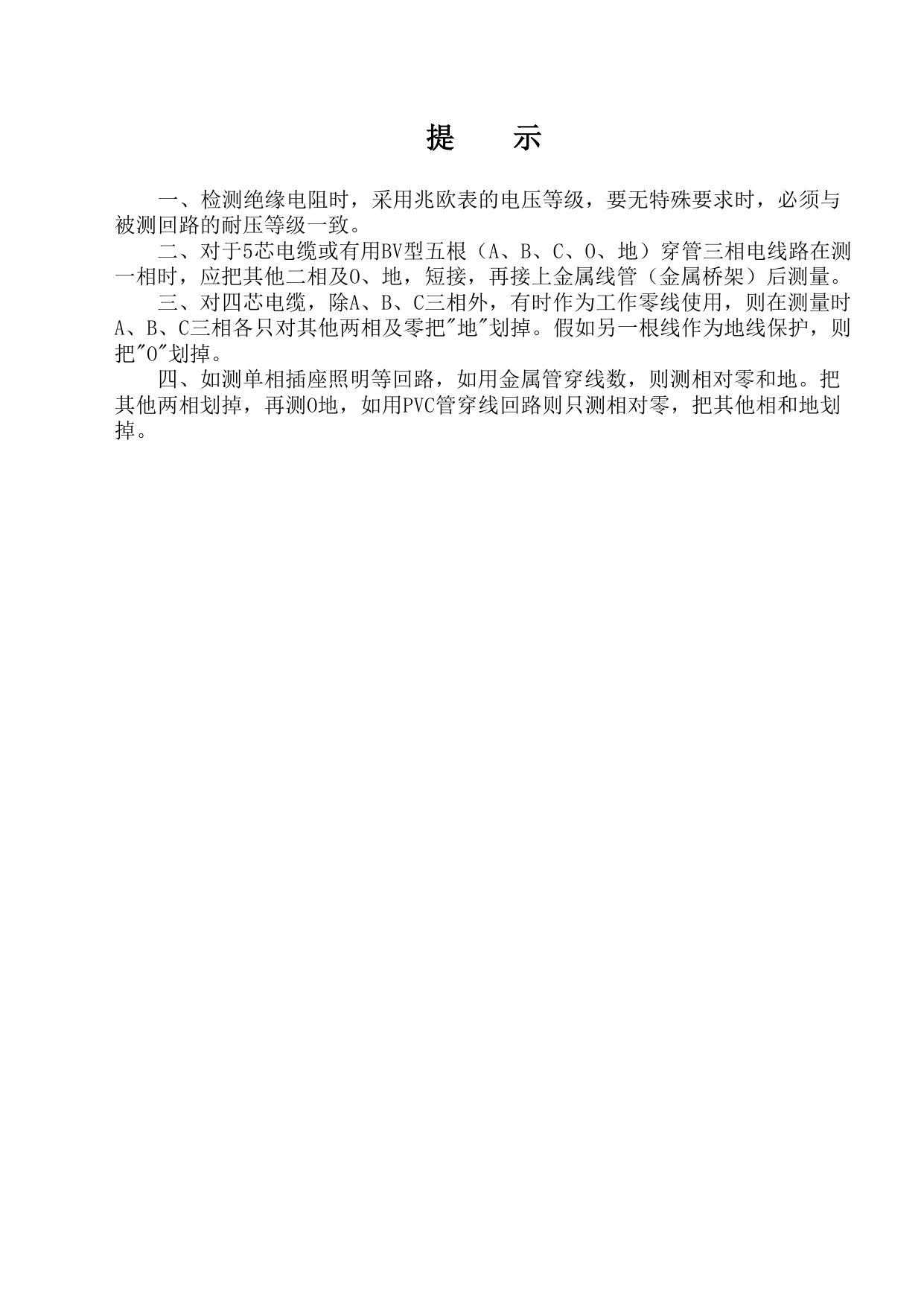

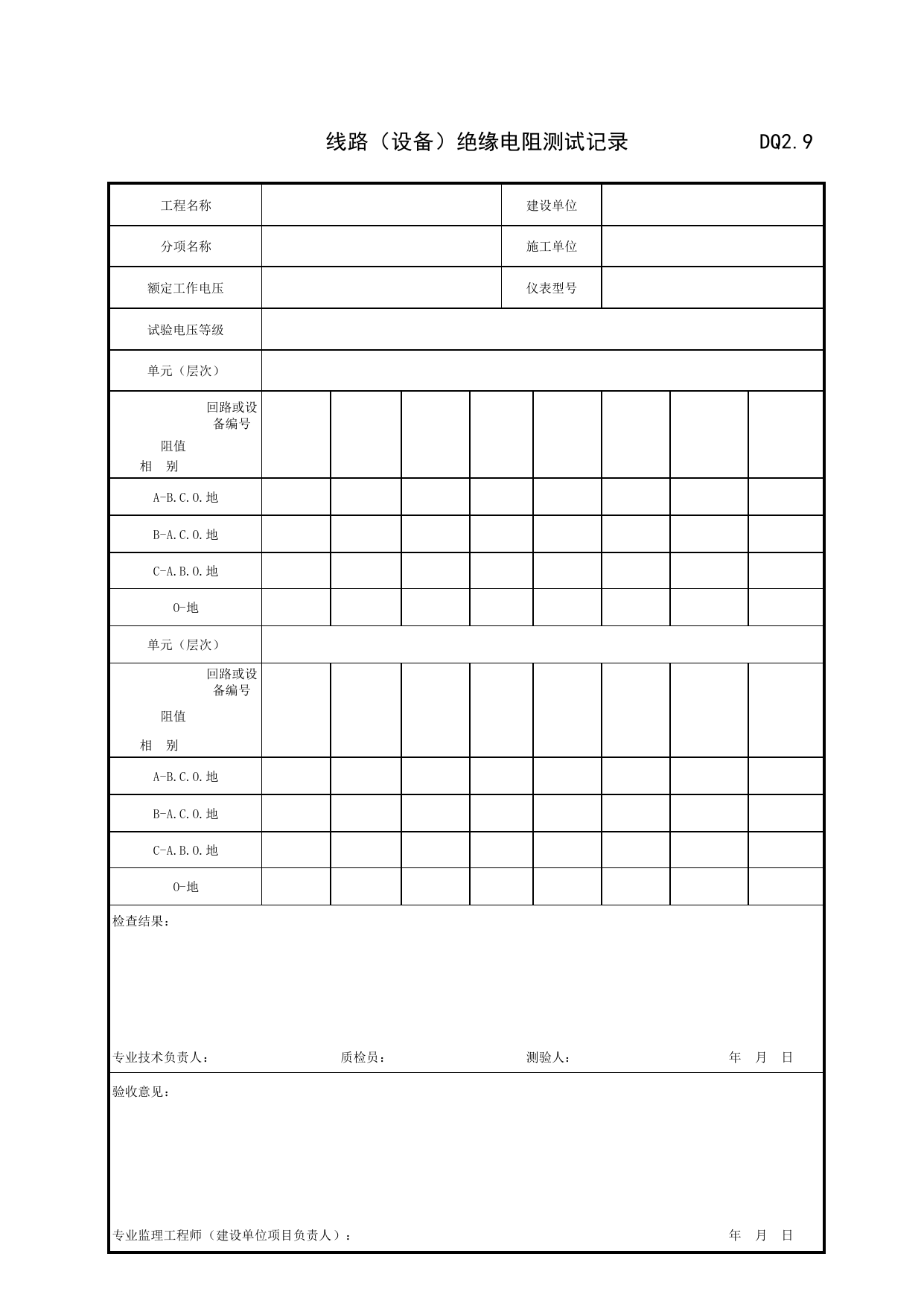

线路（设备）绝缘电阻测试记录DQ2.9工程名称建设单位分项名称施工单位额定工作电压仪表型号试验电压等级单元（层次）回路或设备编号阻值相别A-B.C.O.地B-A.C.O.地C-A.B.O.地O-地单元（层次）回路或设备编号阻值相别A-B.C.O.地B-A.C.O.地C-A.B.O.地O-地检查结果：专业技术负责人：质检员：测验人：年月日验收意见：专业监理工程师（建设单位项目负责人）：年月日提示一、检测绝缘电阻时，采用兆欧表的电压等级，要无特殊要求时，必须与被测回路的耐压等级一致。二、对于5芯电缆或有用BV型五根（A、B、C、O、地）穿管三相电线路在测一相时，应把其他二相及O、地，短接，再接上金属线管（金属桥架）后测量。三、对四芯电缆，除A、B、C三相外，有时作为工作零线使用，则在测量时A、B、C三相各只对其他两相及零把"地"划掉。假如另一根线作为地线保护，则把"O"划掉。四、如测单相插座照明等回路，如用金属管穿线数，则测相对零和地。把其他两相划掉，再测O地，如用PVC管穿线回路则只测相对零，把其他相和地划掉。
