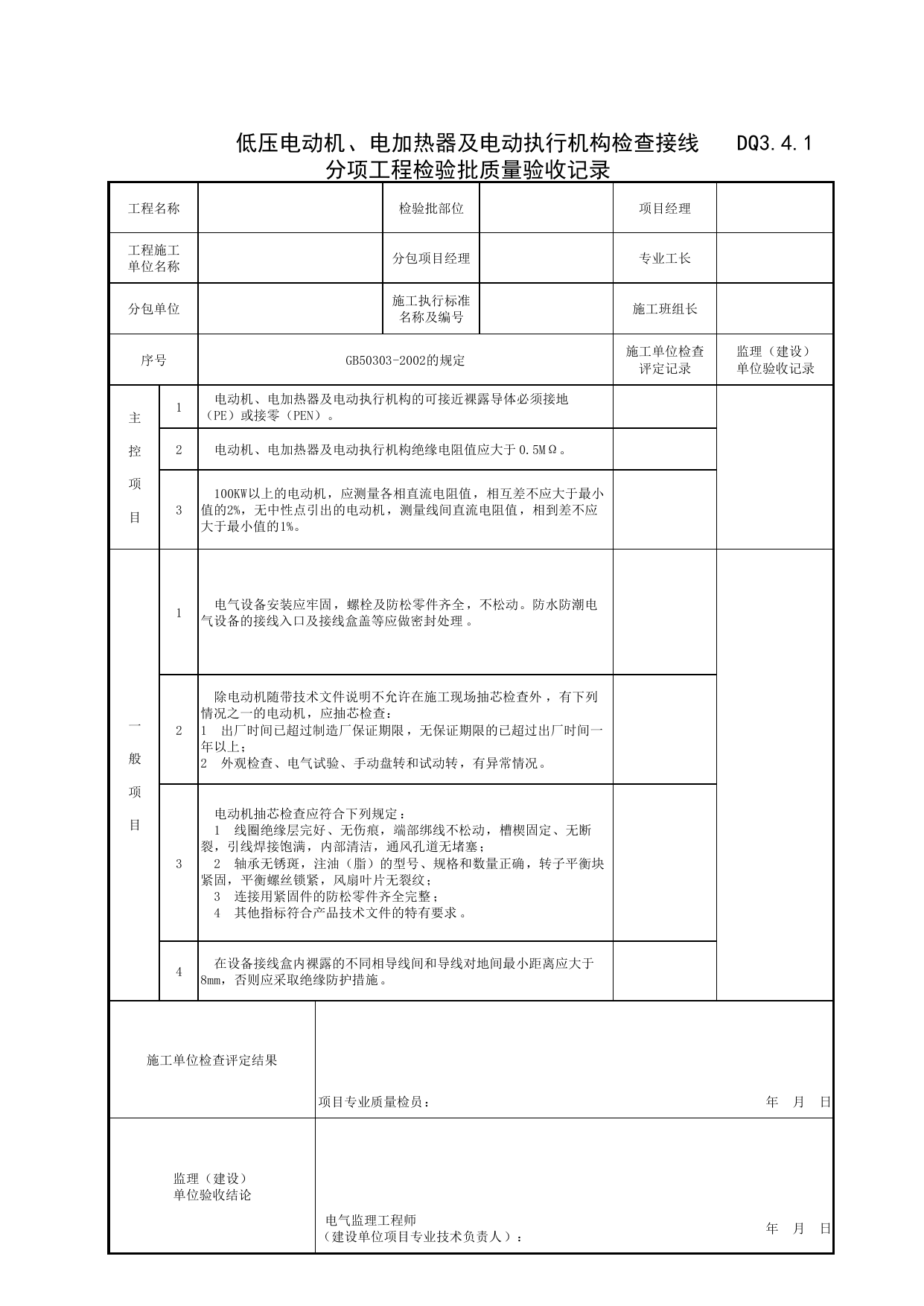

低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录DQ3.4.1工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。2电动机、电加热器及电动执行机构绝缘电阻值应大于0.5MΩ。3100KW以上的电动机，应测量各相直流电阻值，相互差不应大于最小值的2%，无中性点引出的电动机，测量线间直流电阻值，相到差不应大于最小值的1%。一般项目1电气设备安装应牢固，螺栓及防松零件齐全，不松动。防水防潮电气设备的接线入口及接线盒盖等应做密封处理。2除电动机随带技术文件说明不允许在施工现场抽芯检查外，有下列情况之一的电动机，应抽芯检查：1出厂时间已超过制造厂保证期限，无保证期限的已超过出厂时间一年以上；2外观检查、电气试验、手动盘转和试动转，有异常情况。3电动机抽芯检查应符合下列规定：1线圈绝缘层完好、无伤痕，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，内部清洁，通风孔道无堵塞；2轴承无锈斑，注油（脂）的型号、规格和数量正确，转子平衡块紧固，平衡螺丝锁紧，风扇叶片无裂纹；3连接用紧固件的防松零件齐全完整；4其他指标符合产品技术文件的特有要求。4在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8mm，否则应采取绝缘防护措施。施工单位检查评定结果项目专业质量检员：年月日监理（建设）单位验收结论电气监理工程师（建设单位项目专业技术负责人）：年月日
