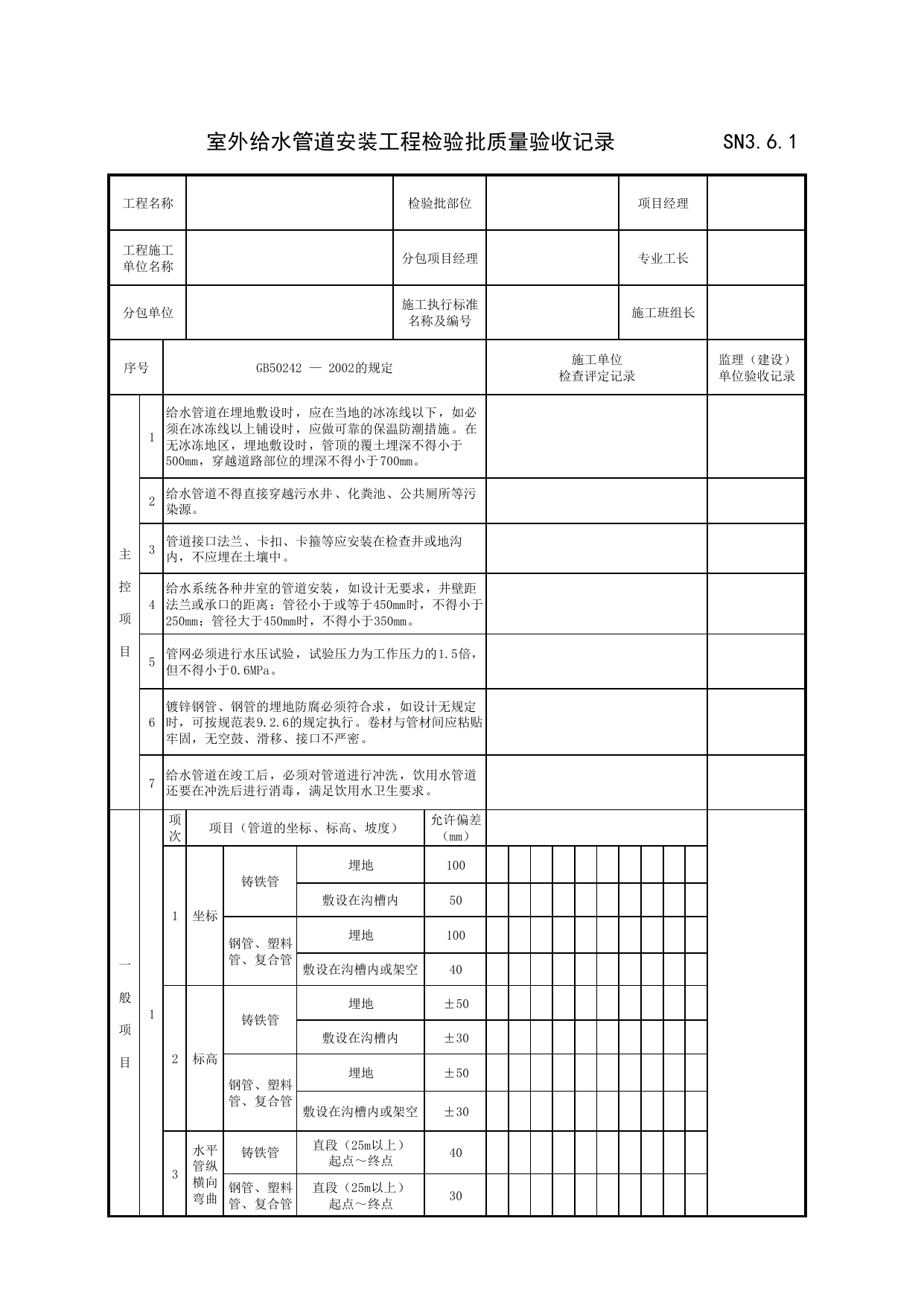

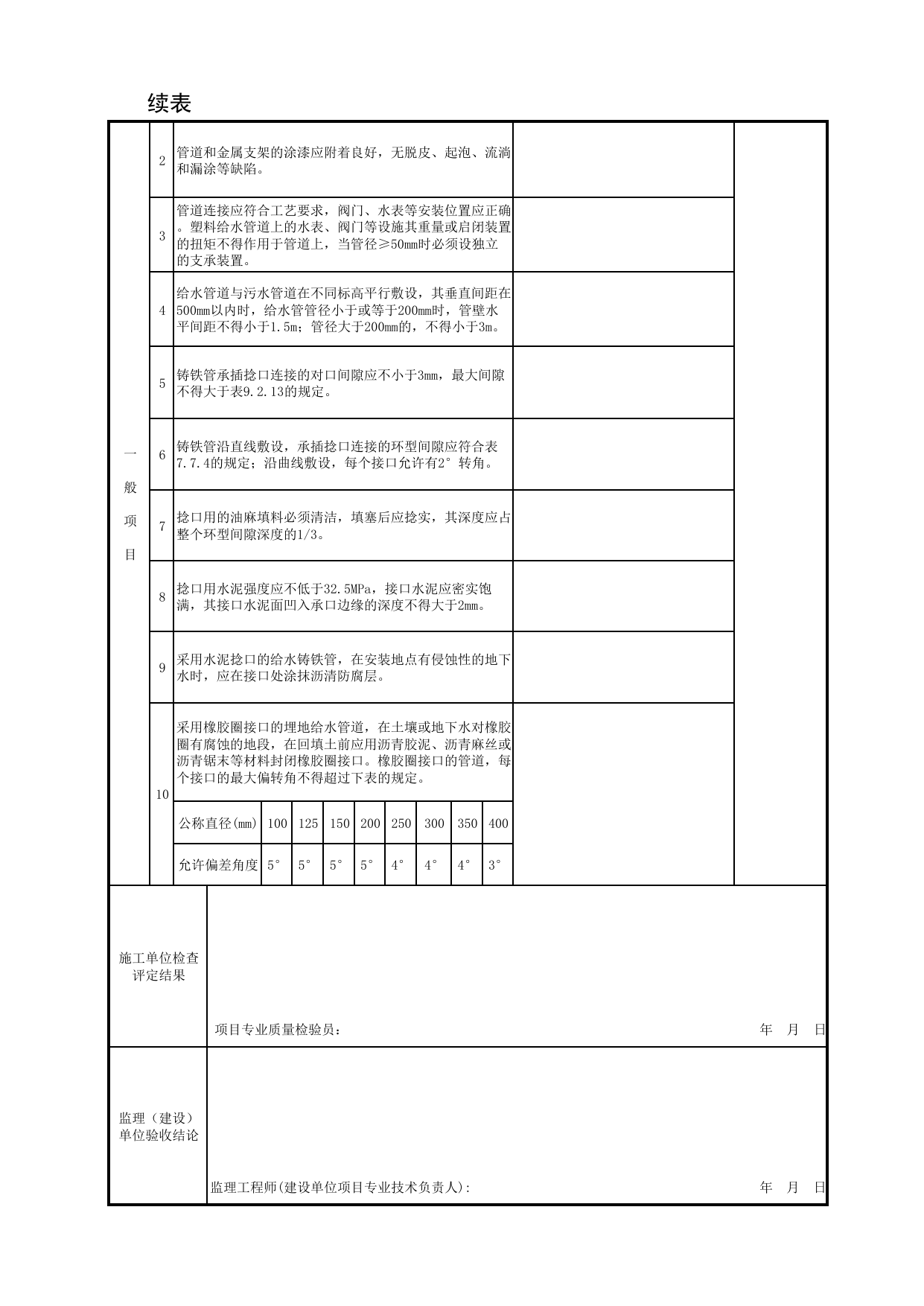

室外给水管道安装工程检验批质量验收记录SN3.6.1工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50242—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。2给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。3管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。4给水系统各种井室的管道安装，如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm；管径大于450mm时，不得小于350mm。5管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。6镀锌钢管、钢管的埋地防腐必须符合求，如设计无规定时，可按规范表9.2.6的规定执行。卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严密。7给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。一般项目1项次项目（管道的坐标、标高、坡度）允许偏差（mm）1坐标铸铁管埋地100敷设在沟槽内50钢管、塑料管、复合管埋地100敷设在沟槽内或架空402标高铸铁管埋地±50敷设在沟槽内±30钢管、塑料管、复合管埋地±50敷设在沟槽内或架空±303水平管纵横向弯曲铸铁管直段（25m以上）起点～终点40钢管、塑料管、复合管直段（25m以上）起点～终点30续表一般项目2管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。3管道连接应符合工艺要求，阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上，当管径≥50mm时必须设独立的支承装置。4给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管管径小于或等于200mm时，管壁水平间距不得小于1.5m；管径大于200mm的，不得小于3m。5铸铁管承插捻口连接的对口间隙应不小于3mm，最大间隙不得大于表9.2.13的规定。6铸铁管沿直线敷设，承插捻口连接的环型间隙应符合表7.7.4的规定；沿曲线敷设，每个接口允许有2°转角。7捻口用的油麻填料必须清洁，填塞后应捻实，其深度应占整个环型间隙深度的1/3。8捻口用水泥强度应不低于32.5MPa，接口水泥应密实饱满，其接口水泥面凹入承口边缘的深度不得大于2mm。9采用水泥捻口的给水铸铁管，在安装地点有侵蚀性的地下水时，应在接口处涂抹沥清防腐层。10采用橡胶圈接口的埋地给水管道，在土壤或地下水对橡胶圈有腐蚀的地段，在回填土前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口的管道，每个接口的最大偏转角不得超过下表的规定。公称直径(mm)100125150200250300350400允许偏差角度5°5°5°5°4°4°4°3°施工单位检查评定结果项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人):年月日
