文档摘录

以下为试读页文字，便于检索与引用；完整内容请下载原件。

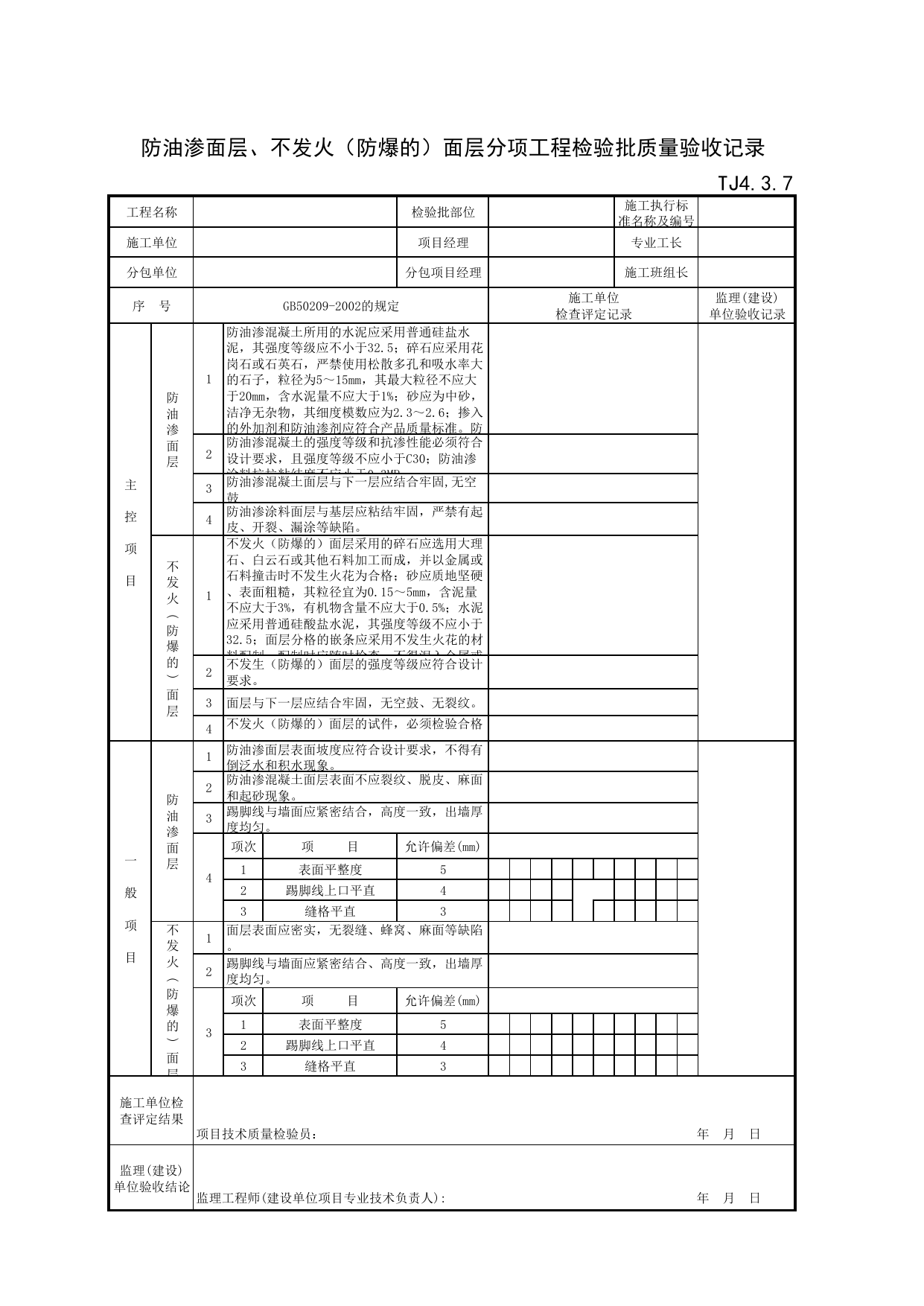

防油渗面层、不发火（防爆的）面层分项工程检验批质量验收记录TJ4.3.7工程名称检验批部位施工执行标准名称及编号施工单位项目经理专业工长分包单位分包项目经理施工班组长序号GB50209-2002的规定施工单位检查评定记录监理(建设)单位验收记录主控项目防油渗面层1防油渗混凝土所用的水泥应采用普通硅盐水泥，其强度等级应不小于32.5；碎石应采用花岗石或石英石，严禁使用松散多孔和吸水率大的石子，粒径为5～15mm，其最大粒径不应大于20mm，含水泥量不应大于1%；砂应为中砂，洁净无杂物，其细度模数应为2.3～2.6；掺入的外加剂和防油渗剂应符合产品质量标准。防2防油渗混凝土的强度等级和抗渗性能必须符合设计要求，且强度等级不应小于C30；防油渗涂料抗拉粘结度不应小于0.3MPa。3防油渗混凝土面层与下一层应结合牢固,无空鼓4防油渗涂料面层与基层应粘结牢固，严禁有起皮、开裂、漏涂等缺陷。不发火︵防爆的︶面层1不发火（防爆的）面层采用的碎石应选用大理石、白云石或其他石料加工而成，并以金属或石料撞击时不发生火花为合格；砂应质地坚硬、表面粗糙，其粒径宜为0.15～5mm，含泥量不应大于3%，有机物含量不应大于0.5%；水泥应采用普通硅酸盐水泥，其强度等级不应小于32.5；面层分格的嵌条应采用不发生火花的材料配制。配制时应随时检查，不得混入金属或2不发生（防爆的）面层的强度等级应符合设计要求。3面层与下一层应结合牢固，无空鼓、无裂纹。4不发火（防爆的）面层的试件，必须检验合格。一般项目防油渗面层1防油渗面层表面坡度应符合设计要求，不得有倒泛水和积水现象。2防油渗混凝土面层表面不应裂纹、脱皮、麻面和起砂现象。3踢脚线与墙面应紧密结合，高度一致，出墙厚度均匀。4项次项目允许偏差(mm)1表面平整度52踢脚线上口平直43缝格平直3不发火︵防爆的︶面层1面层表面应密实，无裂缝、蜂窝、麻面等缺陷。2踢脚线与墙面应紧密结合、高度一致，出墙厚度均匀。3项次项目允许偏差(mm)1表面平整度52踢脚线上口平直43缝格平直3施工单位检查评定结果项目技术质量检验员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人):年月日
