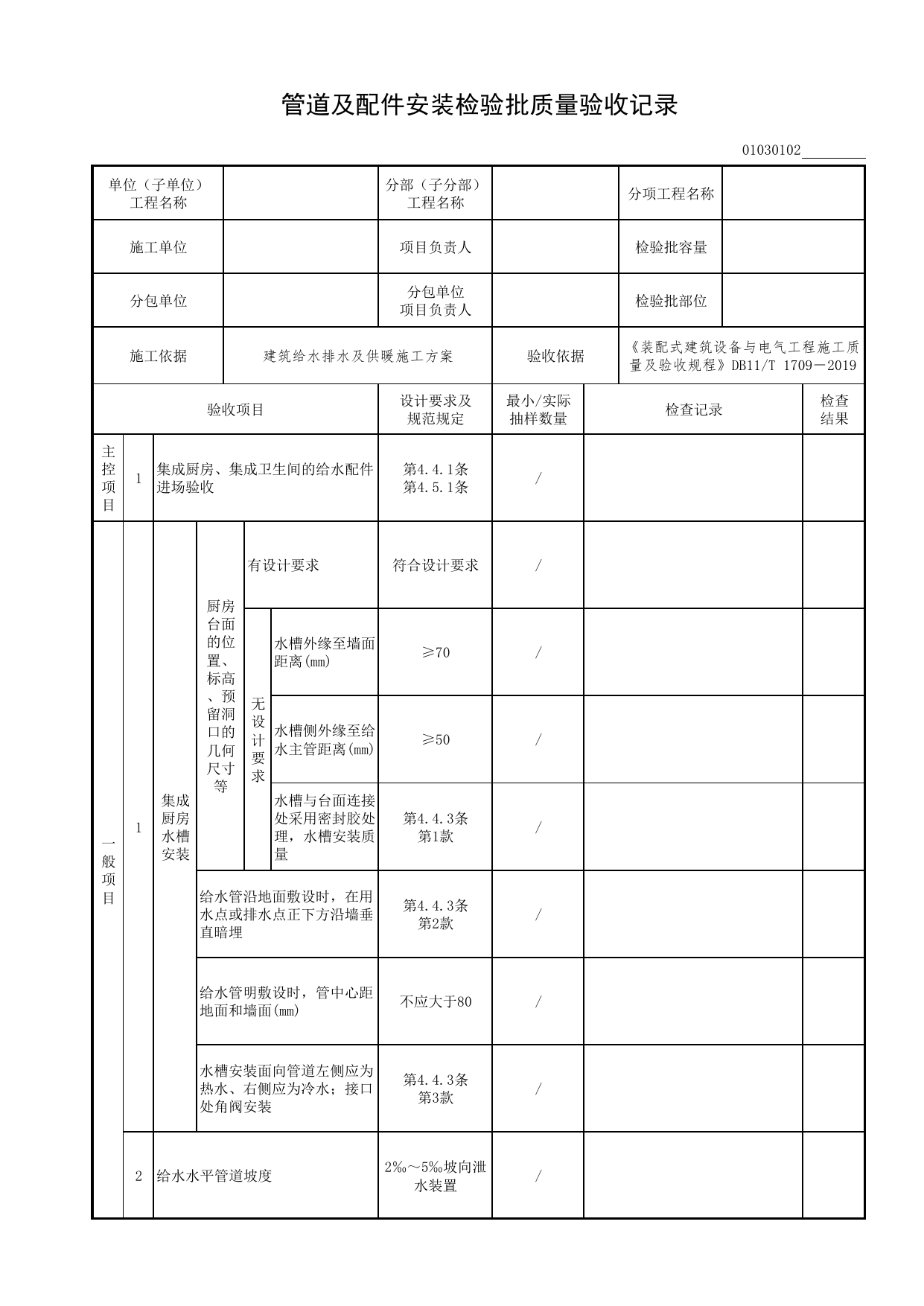

管道及配件安装检验批质量验收记录01030102单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑给水排水及供暖施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1集成厨房、集成卫生间的给水配件进场验收第4.4.1条第4.5.1条/一般项目1集成厨房水槽安装厨房台面的位置、标高、预留洞口的几何尺寸等有设计要求符合设计要求/无设计要求水槽外缘至墙面距离(mm)≥70/水槽侧外缘至给水主管距离(mm)≥50/水槽与台面连接处采用密封胶处理，水槽安装质量第4.4.3条第1款/给水管沿地面敷设时，在用水点或排水点正下方沿墙垂直暗埋第4.4.3条第2款/给水管明敷设时，管中心距地面和墙面(mm)不应大于80/水槽安装面向管道左侧应为热水、右侧应为冷水；接口处角阀安装第4.4.3条第3款/2给水水平管道坡度2‰～5‰坡向泄水装置/管道及配件安装检验批质量验收记录01030102验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目3管道和阀门安装的允许偏差(mm)水平管道纵横方向弯曲钢管(钢塑复合管)每米1.0/全长25m以上≤25/塑料管铝塑复合管每米1.5/全长25m以上≤25/铸铁管每米2.0/全长25m以上≤25/立管垂直度钢管(钢塑复合管)每米3.0/5m以上≤8/塑料管铝塑复合管每米2.0/5m以上≤8/铸铁管每米3.0/5m以上≤10/成排管段和成排阀门在同一平面上间距3.0/4水表安装安装位置要求，冷水表严禁安装在热水管道上第4.3.8条第1款/远传水表、IC卡等智能化水表安装方向第4.3.8条第2款/表外壳距墙表面净距离(mm)10～30/水表进水口中心标高允许偏差(mm)±10/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
