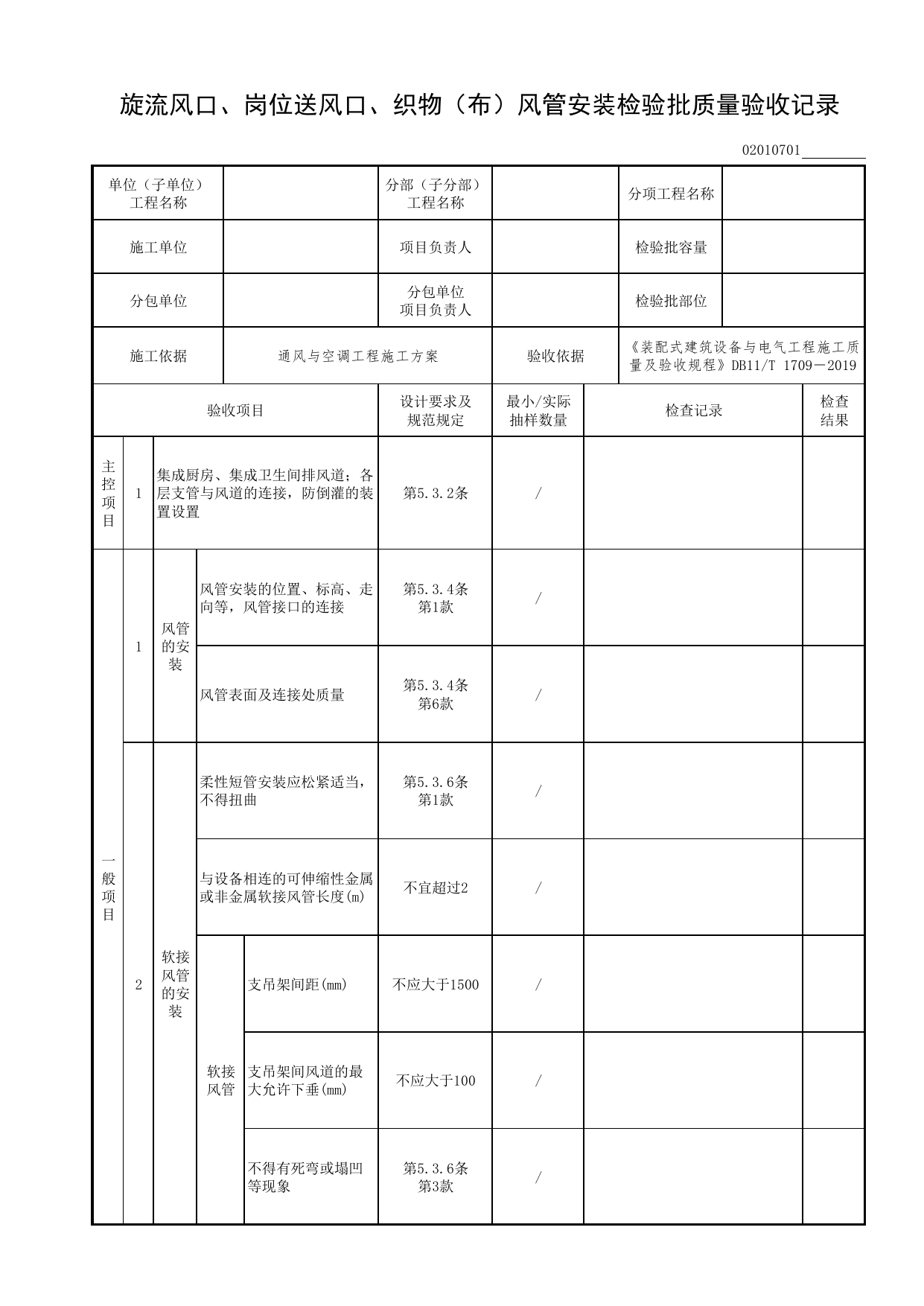

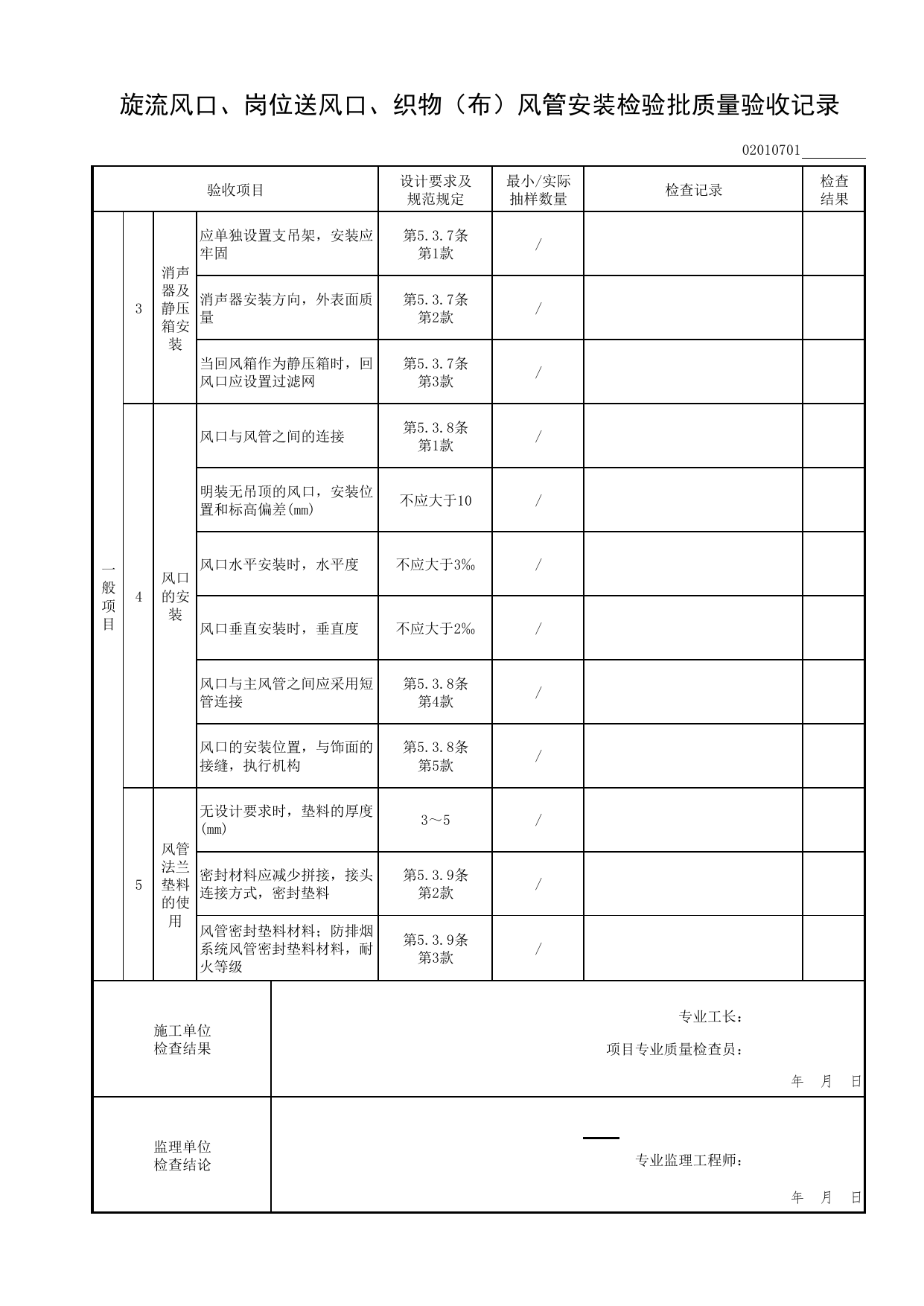

旋流风口、岗位送风口、织物（布）风管安装检验批质量验收记录02010701单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据通风与空调工程施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1集成厨房、集成卫生间排风道；各层支管与风道的连接，防倒灌的装置设置第5.3.2条/一般项目1风管的安装风管安装的位置、标高、走向等，风管接口的连接第5.3.4条第1款/风管表面及连接处质量第5.3.4条第6款/2软接风管的安装柔性短管安装应松紧适当，不得扭曲第5.3.6条第1款/与设备相连的可伸缩性金属或非金属软接风管长度(m)不宜超过2/软接风管支吊架间距(mm)不应大于1500/支吊架间风道的最大允许下垂(mm)不应大于100/不得有死弯或塌凹等现象第5.3.6条第3款/旋流风口、岗位送风口、织物（布）风管安装检验批质量验收记录02010701验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目3消声器及静压箱安装应单独设置支吊架，安装应牢固第5.3.7条第1款/消声器安装方向，外表面质量第5.3.7条第2款/当回风箱作为静压箱时，回风口应设置过滤网第5.3.7条第3款/4风口的安装风口与风管之间的连接第5.3.8条第1款/明装无吊顶的风口，安装位置和标高偏差(mm)不应大于10/风口水平安装时，水平度不应大于3‰/风口垂直安装时，垂直度不应大于2‰/风口与主风管之间应采用短管连接第5.3.8条第4款/风口的安装位置，与饰面的接缝，执行机构第5.3.8条第5款/5风管法兰垫料的使用无设计要求时，垫料的厚度(mm)3～5/密封材料应减少拼接，接头连接方式，密封垫料第5.3.9条第2款/风管密封垫料材料；防排烟系统风管密封垫料材料，耐火等级第5.3.9条第3款/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
