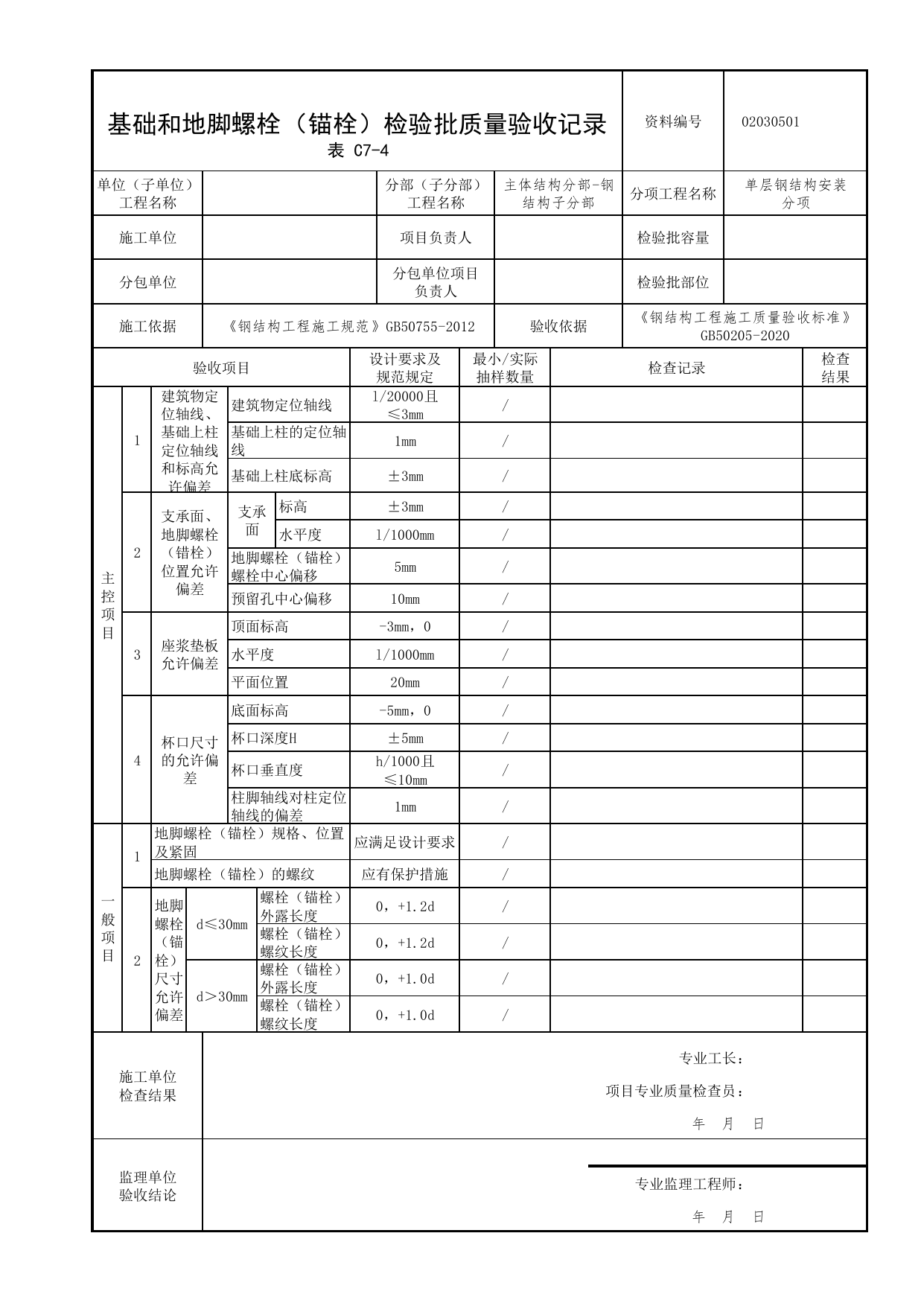

基础和地脚螺栓（锚栓）检验批质量验收记录资料编号02030501表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称单层钢结构安装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1建筑物定位轴线、基础上柱定位轴线和标高允许偏差建筑物定位轴线l/20000且≤3mm/基础上柱的定位轴线1mm/基础上柱底标高±3mm/2支承面、地脚螺栓（错栓）位置允许偏差支承面标高±3mm/水平度l/1000mm/地脚螺栓（锚栓）螺栓中心偏移5mm/预留孔中心偏移10mm/3座浆垫板允许偏差顶面标高-3mm，0/水平度l/1000mm/平面位置20mm/4杯口尺寸的允许偏差底面标高-5mm，0/杯口深度H±5mm/杯口垂直度h/1000且≤10mm/柱脚轴线对柱定位轴线的偏差1mm/一般项目1地脚螺栓（锚栓）规格、位置及紧固应满足设计要求/地脚螺栓（锚栓）的螺纹应有保护措施/2地脚螺栓（锚栓）尺寸允许偏差d≤30mm螺栓（锚栓）外露长度0，+1.2d/螺栓（锚栓）螺纹长度0，+1.2d/d＞30mm螺栓（锚栓）外露长度0，+1.0d/螺栓（锚栓）螺纹长度0，+1.0d/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
