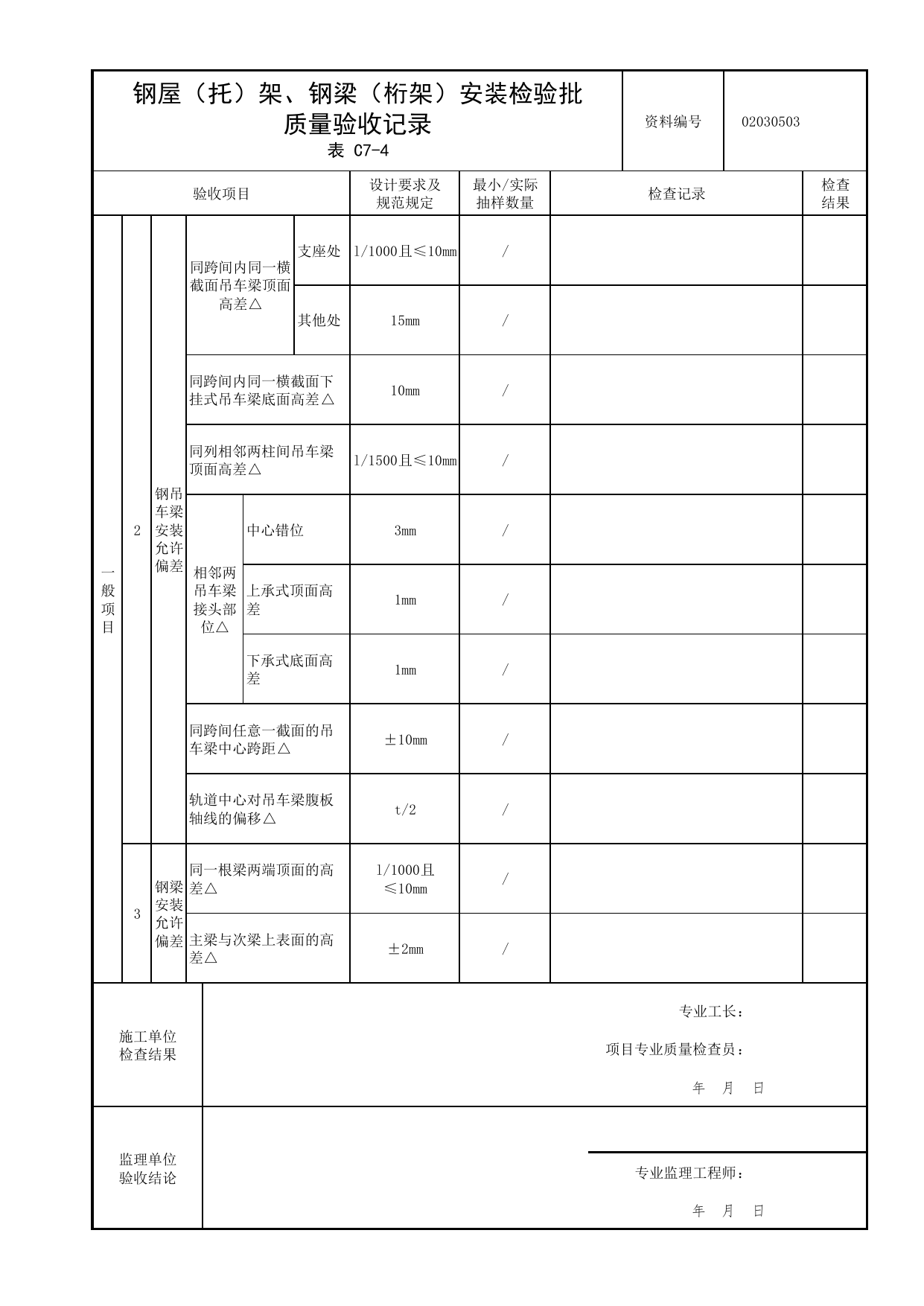

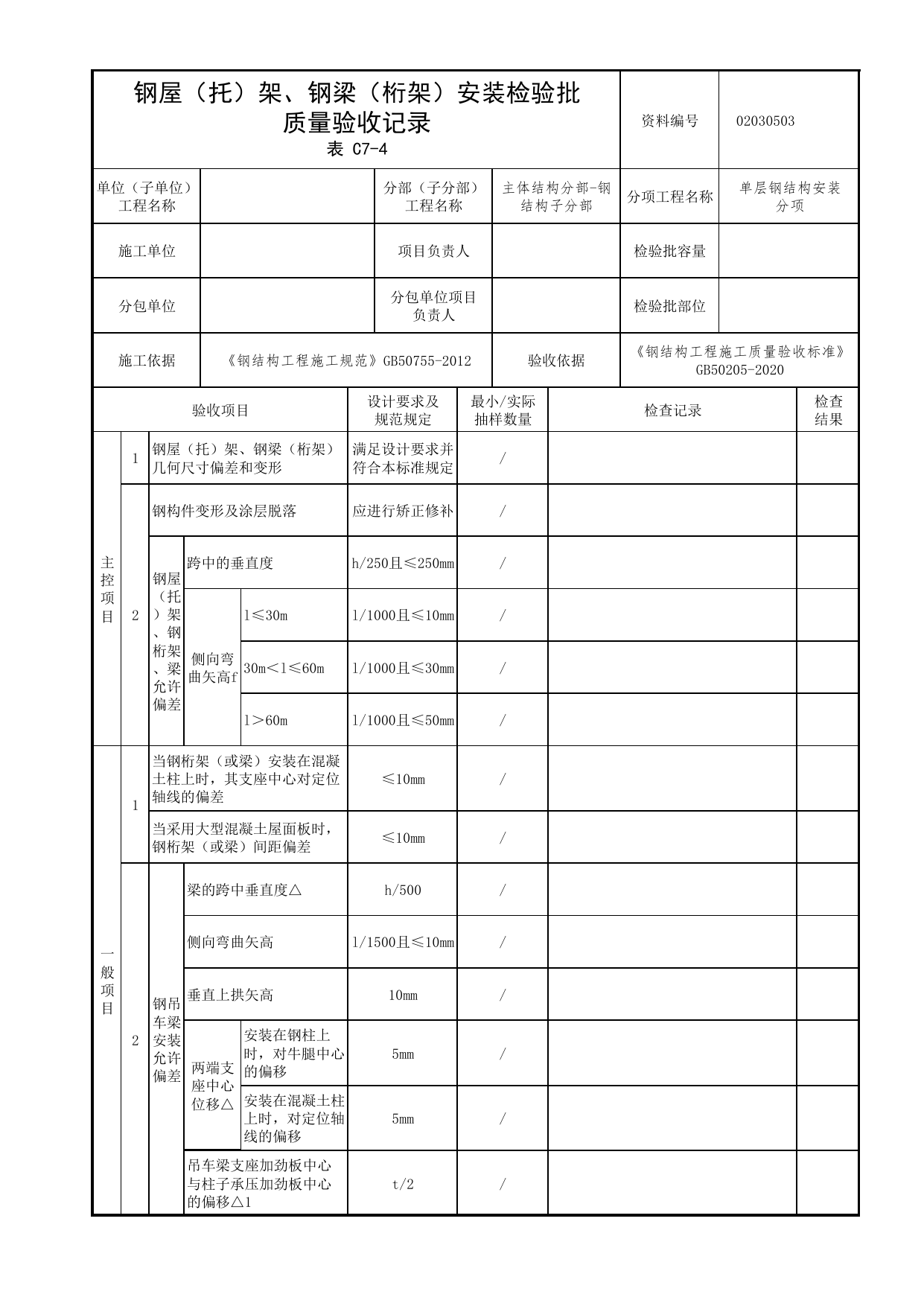

钢屋（托）架、钢梁（桁架）安装检验批质量验收记录资料编号02030503表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称单层钢结构安装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢屋（托）架、钢梁（桁架）几何尺寸偏差和变形满足设计要求并符合本标准规定/2钢构件变形及涂层脱落应进行矫正修补/钢屋（托）架、钢桁架、梁允许偏差跨中的垂直度h/250且≤250mm/侧向弯曲矢高fl≤30ml/1000且≤10mm/30m＜l≤60ml/1000且≤30mm/l＞60ml/1000且≤50mm/一般项目1当钢桁架（或梁）安装在混凝土柱上时，其支座中心对定位轴线的偏差≤10mm/当采用大型混凝土屋面板时，钢桁架（或梁）间距偏差≤10mm/2钢吊车梁安装允许偏差梁的跨中垂直度△h/500/侧向弯曲矢高l/1500且≤10mm/垂直上拱矢高10mm/两端支座中心位移△安装在钢柱上时，对牛腿中心的偏移5mm/安装在混凝土柱上时，对定位轴线的偏移5mm/吊车梁支座加劲板中心与柱子承压加劲板中心的偏移△1t/2/钢屋（托）架、钢梁（桁架）安装检验批质量验收记录资料编号02030503表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2钢吊车梁安装允许偏差同跨间内同一横截面吊车梁顶面高差△支座处l/1000且≤10mm/其他处15mm/同跨间内同一横截面下挂式吊车梁底面高差△10mm/同列相邻两柱间吊车梁顶面高差△l/1500且≤10mm/相邻两吊车梁接头部位△中心错位3mm/上承式顶面高差1mm/下承式底面高差1mm/同跨间任意一截面的吊车梁中心跨距△±10mm/轨道中心对吊车梁腹板轴线的偏移△t/2/3钢梁安装允许偏差同一根梁两端顶面的高差△l/1000且≤10mm/主梁与次梁上表面的高差△±2mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
