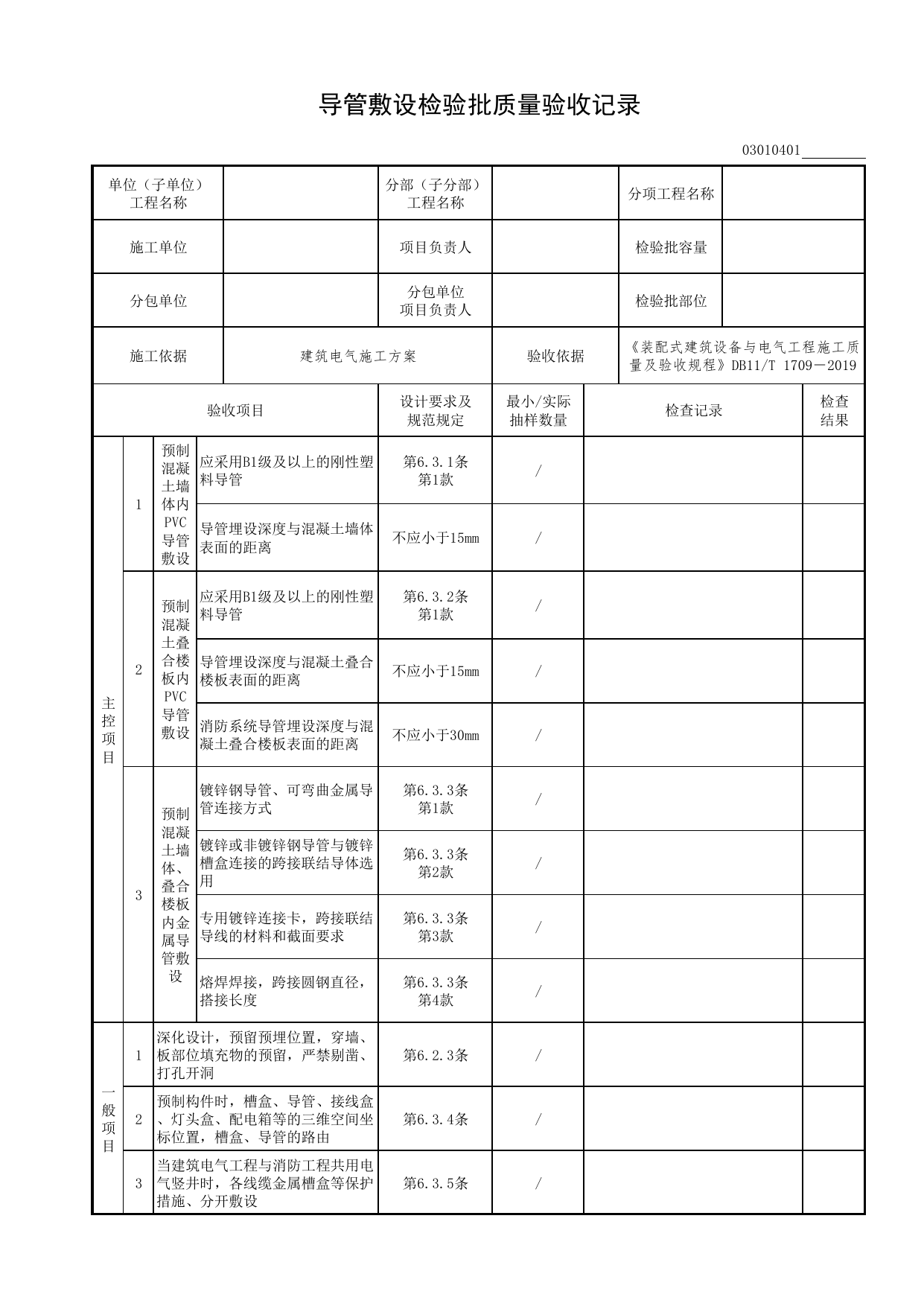

导管敷设检验批质量验收记录03010401单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑电气施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1预制混凝土墙体内PVC导管敷设应采用B1级及以上的刚性塑料导管第6.3.1条第1款/导管埋设深度与混凝土墙体表面的距离不应小于15mm/2预制混凝土叠合楼板内PVC导管敷设应采用B1级及以上的刚性塑料导管第6.3.2条第1款/导管埋设深度与混凝土叠合楼板表面的距离不应小于15mm/消防系统导管埋设深度与混凝土叠合楼板表面的距离不应小于30mm/3预制混凝土墙体、叠合楼板内金属导管敷设镀锌钢导管、可弯曲金属导管连接方式第6.3.3条第1款/镀锌或非镀锌钢导管与镀锌槽盒连接的跨接联结导体选用第6.3.3条第2款/专用镀锌连接卡，跨接联结导线的材料和截面要求第6.3.3条第3款/熔焊焊接，跨接圆钢直径，搭接长度第6.3.3条第4款/一般项目1深化设计，预留预埋位置，穿墙、板部位填充物的预留，严禁剔凿、打孔开洞第6.2.3条/2预制构件时，槽盒、导管、接线盒、灯头盒、配电箱等的三维空间坐标位置，槽盒、导管的路由第6.3.4条/3当建筑电气工程与消防工程共用电气竖井时，各线缆金属槽盒等保护措施、分开敷设第6.3.5条/导管敷设检验批质量验收记录03010401验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目4预制混凝土墙体内PVC导管敷设在两层钢筋之间的导管布置，固定第6.3.6条第1款/当导管与导管、导管与盒（箱）间采用插入法连接质量第6.3.6条第2款/导管连接预留的操作空间，固定方法，端口封堵措施第6.3.6条第3款/竖向相邻预制混凝土墙体需上下接驳的导管对接处预留洞口，填充物填实第6.3.6条第4款/吊装就位后，预留洞口、预留导管、接线盒及配电箱的位置、标高等核对第6.3.6条第5款/5预制混凝土叠合楼板内PVC导管敷设桁架钢筋内的导管排列，固定第6.3.7条第1款/导管与导管间插入法连接要求；导管终端与灯头盒连接锁母固定要求第6.3.7条第2款/桁架钢筋内并排敷设的导管要求第6.3.7条第3款/叠合楼板内PVC导管的叠加敷设第6.3.7条第4款/易受机械损伤的部位的保护措施第6.3.7条第5款/6预制混凝土墙体、叠合楼板内金属导管敷设焊接钢导管的钢套管连接质量第6.3.8条第1款/当导管敷设长度超过规定时应加设接线盒无弯时，长度不得超过30m第6.3.8条第2款/有一个弯时，长度不得超过20m第6.3.8条第2款/有二个弯时，长度不得超过15m第6.3.8条第2款/有三个弯时，长度不得超过8m第6.3.8条第2款/焊接钢导管内壁、外壁的防腐、防锈处理第6.3.8条第3款/补偿装置，保护套管设置第6.3.8条第4款/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
