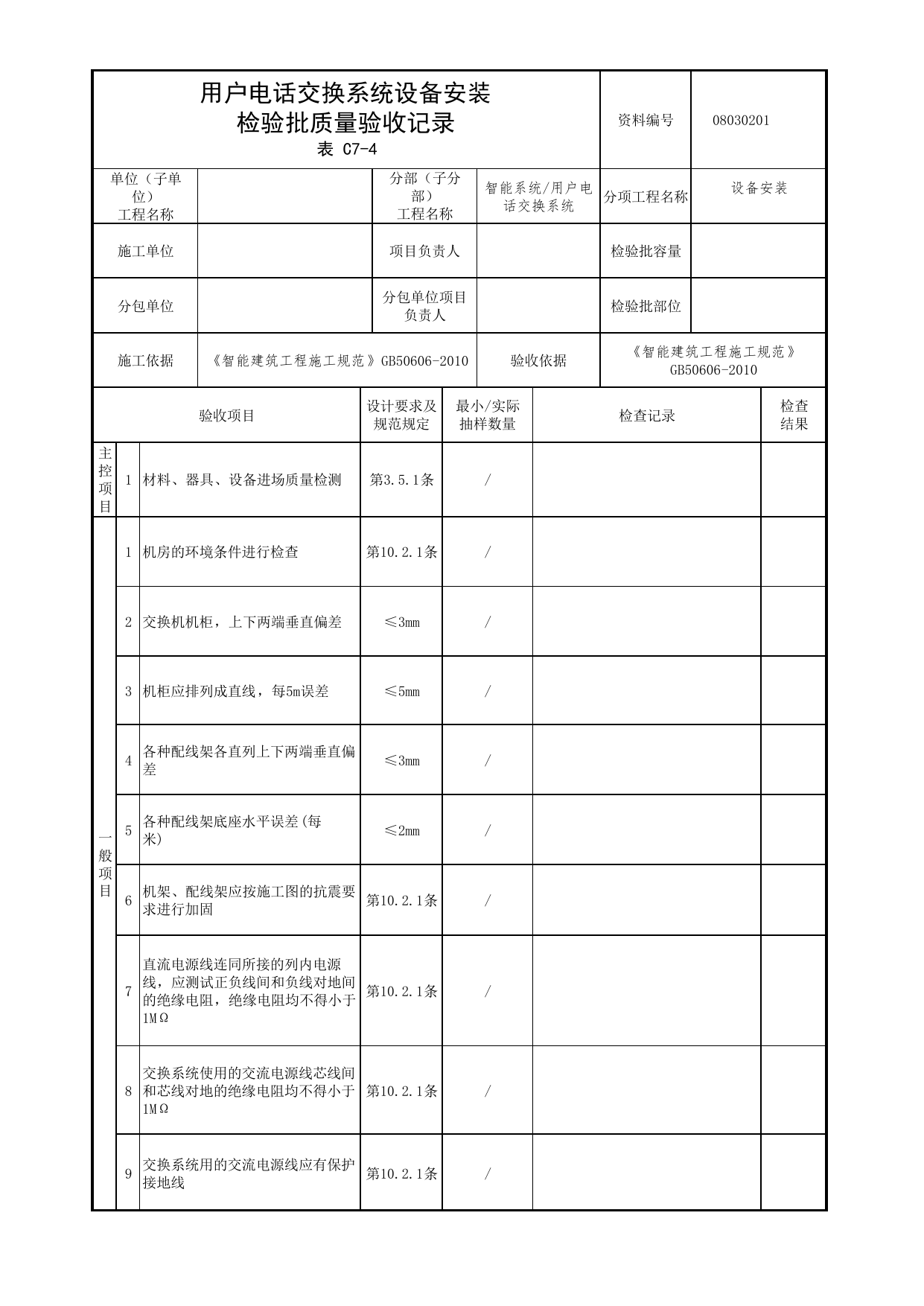

用户电话交换系统设备安装检验批质量验收记录资料编号08030201表C7-4单位（子单位）工程名称分部（子分部）工程名称智能系统/用户电话交换系统分项工程名称设备安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《智能建筑工程施工规范》GB50606-2010验收依据《智能建筑工程施工规范》GB50606-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1材料、器具、设备进场质量检测第3.5.1条/一般项目1机房的环境条件进行检查第10.2.1条/2交换机机柜，上下两端垂直偏差≤3mm/3机柜应排列成直线，每5m误差≤5mm/4各种配线架各直列上下两端垂直偏差≤3mm/5各种配线架底座水平误差(每米)≤2mm/6机架、配线架应按施工图的抗震要求进行加固第10.2.1条/7直流电源线连同所接的列内电源线，应测试正负线间和负线对地间的绝缘电阻，绝缘电阻均不得小于1MΩ第10.2.1条/8交换系统使用的交流电源线芯线间和芯线对地的绝缘电阻均不得小于1MΩ第10.2.1条/9交换系统用的交流电源线应有保护接地线第10.2.1条/用户电话交换系统设备安装检验批质量验收记录资料编号08030201表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目10交换机设备通电前检查各种电路板数量、规格、接线及机架的安装位置、标识第10.2.1条/11各机架所有的熔断器规格应符合要求，检查各功能单元电源开关应处于关闭状态第10.2.1条/12设备的各种选择开关应置于初始位置第10.2.1条/13设备的供电电源线，接地线规格应符合设计要求，并端接应正确、牢固第10.2.1条/14应测量机房主电源输入电压，确定正常后，方可进行通电测试第10.2.1条/15设备、线缆标识应清晰、明确第10.3.2条/16电话交换系统安装各种业务板及业务板电缆，信号线和电源应分别引入第10.3.2条/17各设备、器件、盒、箱、线缆等的安装应符合设计要求，并应做到布局合理、排列整齐、牢固可靠、线缆连接正确、压接牢固第10.3.2条/18馈线连接头应牢固安装，接触应良好，并应采取防雨、防腐措施第10.3.2条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
