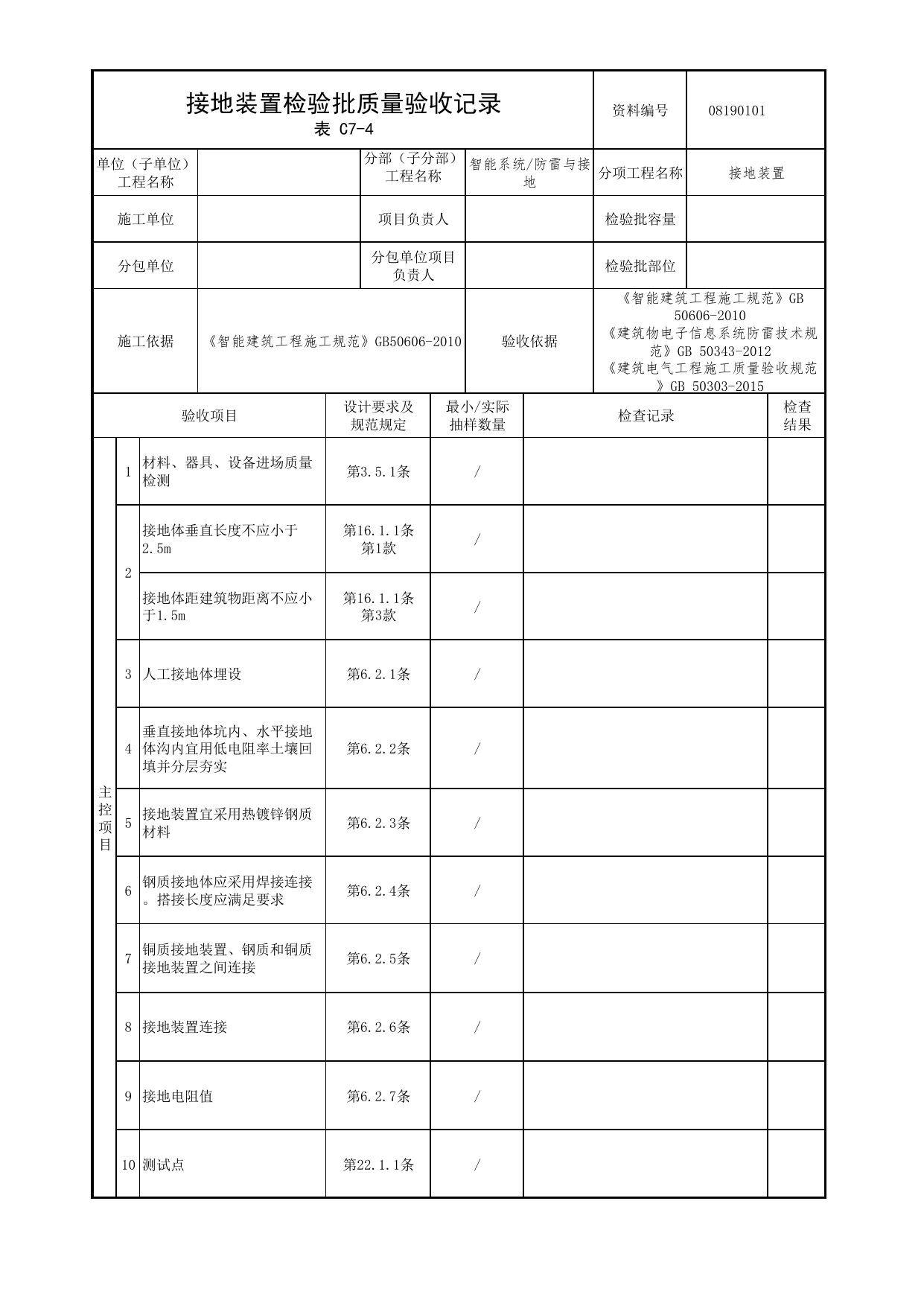

接地装置检验批质量验收记录资料编号08190101表C7-4单位（子单位）工程名称分部（子分部）工程名称智能系统/防雷与接地分项工程名称接地装置施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《智能建筑工程施工规范》GB50606-2010验收依据《智能建筑工程施工规范》GB50606-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《建筑电气工程施工质量验收规范》GB50303-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1材料、器具、设备进场质量检测第3.5.1条/2接地体垂直长度不应小于2.5m第16.1.1条第1款/接地体距建筑物距离不应小于1.5m第16.1.1条第3款/3人工接地体埋设第6.2.1条/4垂直接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实第6.2.2条/5接地装置宜采用热镀锌钢质材料第6.2.3条/6钢质接地体应采用焊接连接。搭接长度应满足要求第6.2.4条/7铜质接地装置、钢质和铜质接地装置之间连接第6.2.5条/8接地装置连接第6.2.6条/9接地电阻值第6.2.7条/10测试点第22.1.1条/接地装置检验批质量验收记录资料编号08190101表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目11接地模块的顶面埋深、间距第22.1.4条第3款/接地模块就位/一般项目1当设计无要求时接地装置顶面埋设深度第22.2.1条/接地极埋入，间距/人工接地体与建筑物的外墙或基础之间的水平距离/2降阻措施的接地装置接地装置应被降阻剂或低电阻率土壤所包覆第22.2.4条第1款/接地模块应集中引线，并应采用干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相同，钢制的采用热浸镀锌材料的引出线不应少于2处第22.2.4条第2款/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
