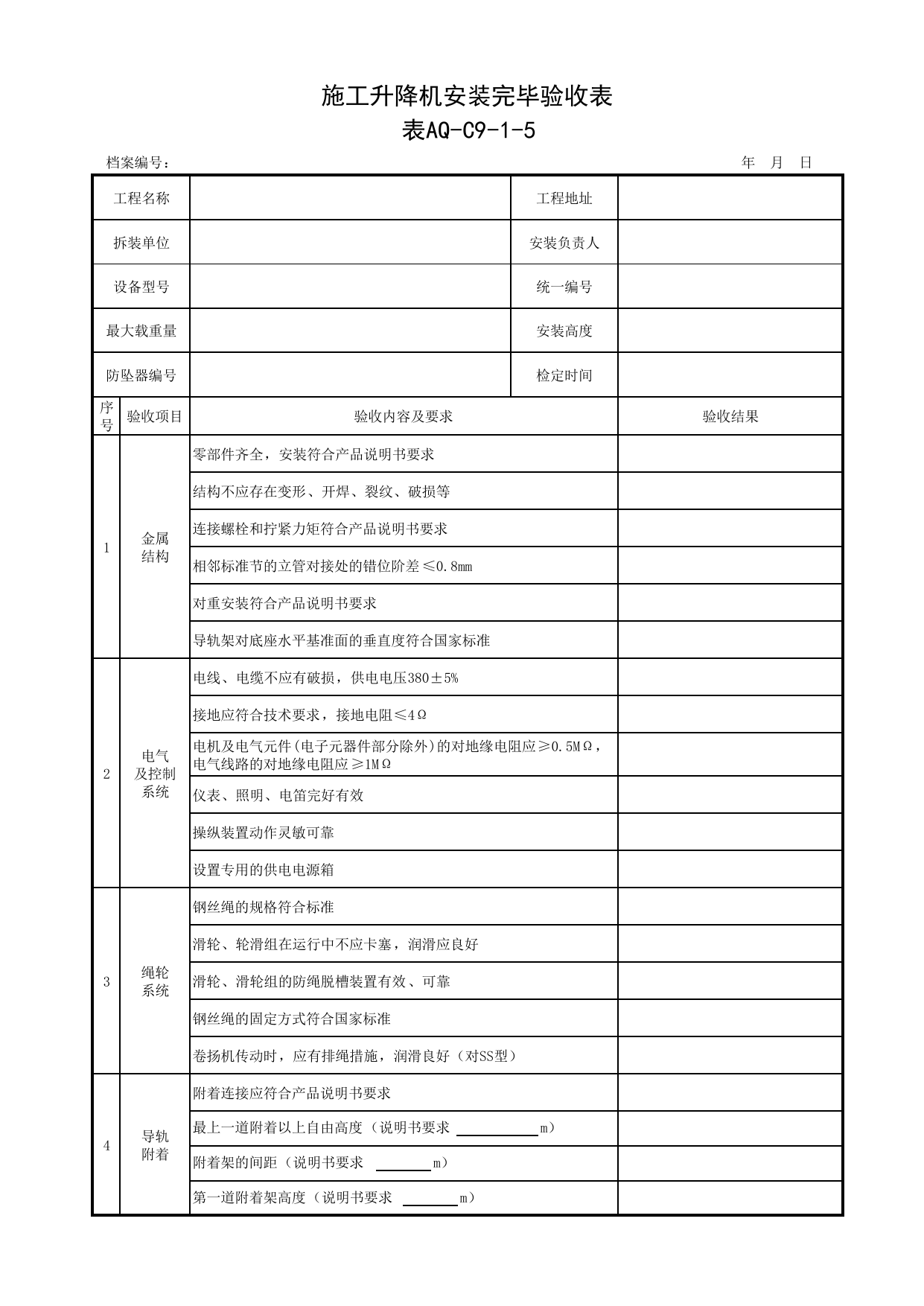

施工升降机安装完毕验收表表AQ-C9-1-5档案编号：年月日工程名称工程地址拆装单位安装负责人设备型号统一编号最大载重量安装高度防坠器编号检定时间序号验收项目验收内容及要求验收结果1金属结构零部件齐全，安装符合产品说明书要求结构不应存在变形、开焊、裂纹、破损等连接螺栓和拧紧力矩符合产品说明书要求相邻标准节的立管对接处的错位阶差≤0.8mm对重安装符合产品说明书要求导轨架对底座水平基准面的垂直度符合国家标准2电气及控制系统电线、电缆不应有破损，供电电压380±5%接地应符合技术要求，接地电阻≤4Ω电机及电气元件(电子元器件部分除外)的对地缘电阻应≥0.5MΩ，电气线路的对地缘电阻应≥1MΩ仪表、照明、电笛完好有效操纵装置动作灵敏可靠设置专用的供电电源箱3绳轮系统钢丝绳的规格符合标准滑轮、轮滑组在运行中不应卡塞，润滑应良好滑轮、滑轮组的防绳脱槽装置有效、可靠钢丝绳的固定方式符合国家标准卷扬机传动时，应有排绳措施，润滑良好（对SS型）4导轨附着附着连接应符合产品说明书要求最上一道附着以上自由高度（说明书要求m）附着架的间距（说明书要求m）第一道附着架高度（说明书要求m）续表AQ-C9-1-5序号验收项目验收内容及要求验收结果5安全装置吊笼门的机电、联锁装置灵敏、可靠吊笼顶部活板门安全开关灵敏、可靠基础防护围栏门的机、电联锁装置灵敏可靠防坠安全器的标定时间应在1年有效期内起重量限制器灵敏、可靠吊笼的安全钩可靠（对SC型）上、下限位开关灵敏、可靠上、下极限开关灵敏、可靠急停开关灵敏、可靠防松（断）绳保护安全装置灵敏、可靠（对SCD型）安全标志（限载标志、危险警示、操作标识、操作规程）齐全6传动系统各机构传动平稳，不应存在漏油等异常现象，润滑良好齿条应全宽度参与啮合，齿条节线和与其平行的齿轮节圆切线重合或距离≤模数的1/3(对SC型）相邻两齿条的对接处沿齿高方向的阶差应≤0.3mm，齿距偏差应≤0.6mm（对SC型）滚轮与导轨架立管的间隙应符合产品说明书要求齿轮齿条的磨损应符合产品说明书要求靠背轮与齿条背面的间隙应符合产品说明书要求7试运行空载荷额定载荷超载25%动载双笼升降机应该分别进行空载荷和额定载荷试运行，试验应符合起、制动正常，运行平稳，不应有异常现象8坠落试验吊笼制动停止后：结构及连接件不应有任何损坏及永久变形，制动距离应符合国家标准验收结论：（拆装单位盖章）年月日验收签字拆装单位机械管理员：专职安全生产管理人员：拆装负责人：技术负责人：设备产权单位单位负责人：机长：注：1新安装的施工升降机及在用的施工升降机应按GB/T34025要求进行吊笼的坠落试验。2只有新安装及大修后的施工升降机才做“超25%动载”试运行。
