文档摘录

以下为试读页文字，便于检索与引用；完整内容请下载原件。

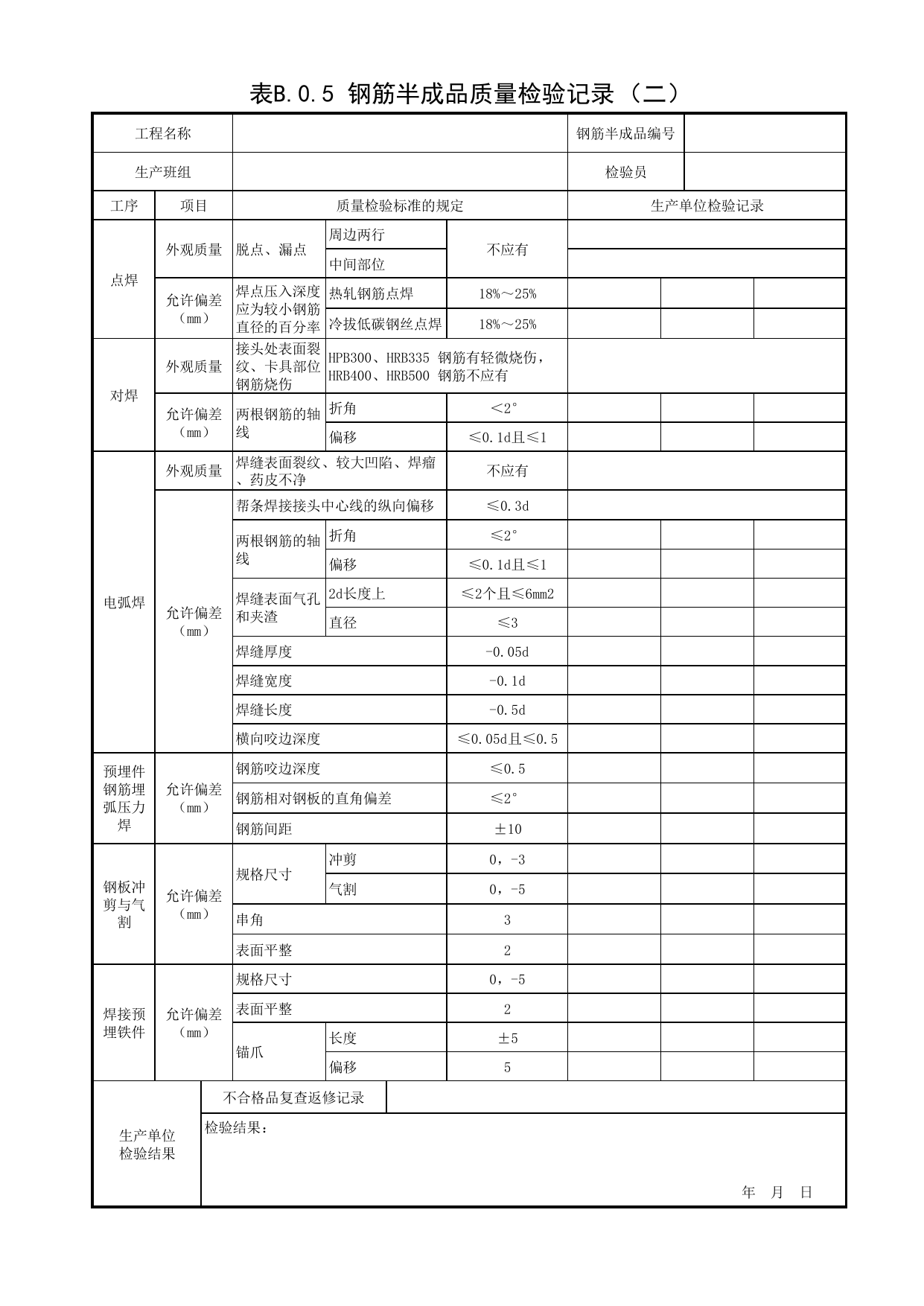

表B.0.5钢筋半成品质量检验记录（二）工程名称钢筋半成品编号生产班组检验员工序项目质量检验标准的规定生产单位检验记录点焊外观质量脱点、漏点周边两行不应有中间部位允许偏差（mm）焊点压入深度应为较小钢筋直径的百分率热轧钢筋点焊18%～25%冷拔低碳钢丝点焊18%～25%对焊外观质量接头处表面裂纹、卡具部位钢筋烧伤HPB300、HRB335钢筋有轻微烧伤，HRB400、HRB500钢筋不应有允许偏差（mm）两根钢筋的轴线折角＜2°偏移≤0.1d且≤1电弧焊外观质量焊缝表面裂纹、较大凹陷、焊瘤、药皮不净不应有允许偏差（mm）帮条焊接接头中心线的纵向偏移≤0.3d两根钢筋的轴线折角≤2°偏移≤0.1d且≤1焊缝表面气孔和夹渣2d长度上≤2个且≤6mm2直径≤3焊缝厚度-0.05d焊缝宽度-0.1d焊缝长度-0.5d横向咬边深度≤0.05d且≤0.5预埋件钢筋埋弧压力焊允许偏差（mm）钢筋咬边深度≤0.5钢筋相对钢板的直角偏差≤2°钢筋间距±10钢板冲剪与气割允许偏差（mm）规格尺寸冲剪0，-3气割0，-5串角3表面平整2焊接预埋铁件允许偏差（mm）规格尺寸0，-5表面平整2锚爪长度±5偏移5生产单位检验结果不合格品复查返修记录检验结果：年月日
