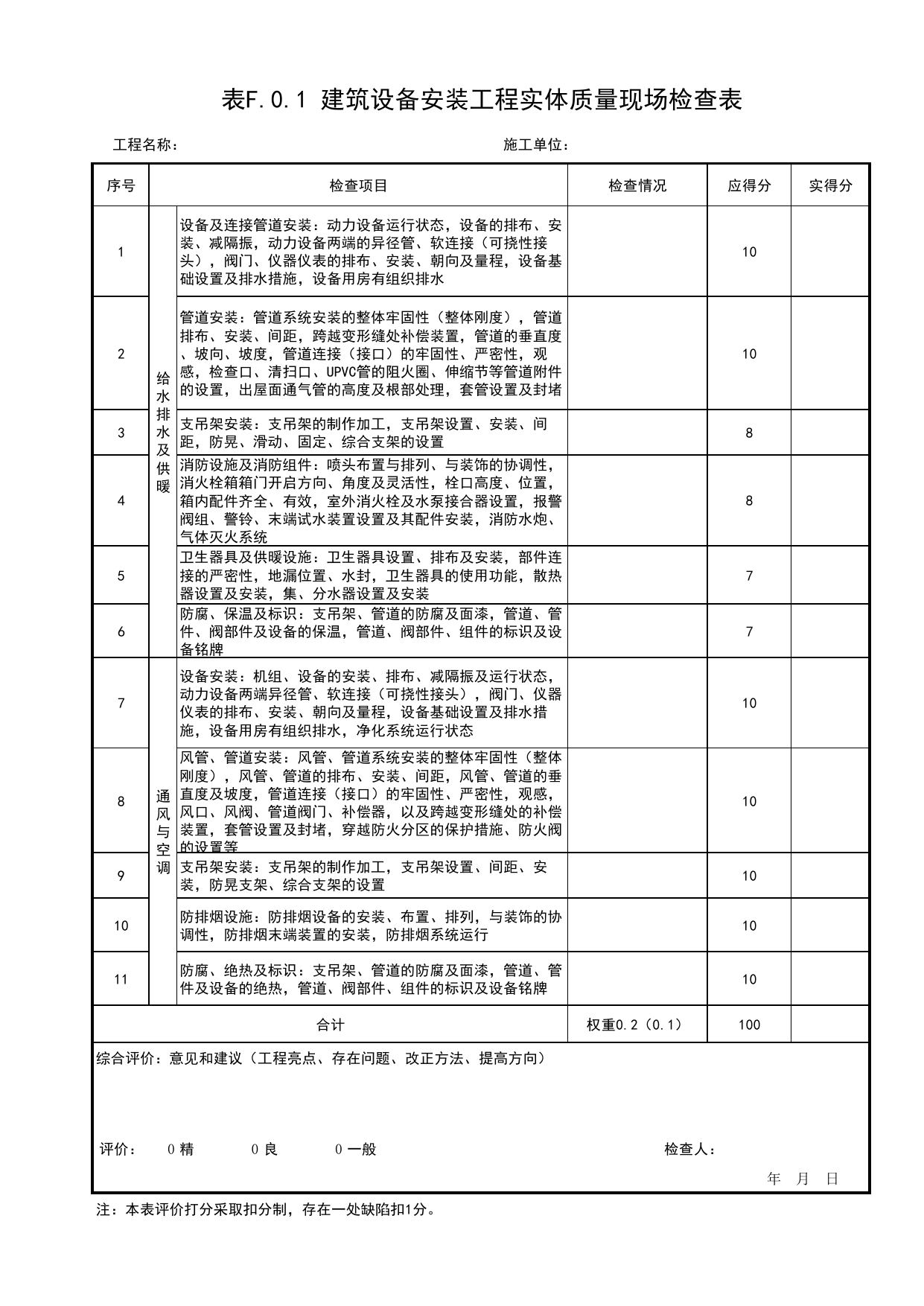

表F.0.1建筑设备安装工程实体质量现场检查表工程名称：施工单位：序号检查项目检查情况应得分实得分1给水排水及供暖设备及连接管道安装：动力设备运行状态，设备的排布、安装、减隔振，动力设备两端的异径管、软连接（可挠性接头），阀门、仪器仪表的排布、安装、朝向及量程，设备基础设置及排水措施，设备用房有组织排水102管道安装：管道系统安装的整体牢固性（整体刚度），管道排布、安装、间距，跨越变形缝处补偿装置，管道的垂直度、坡向、坡度，管道连接（接口）的牢固性、严密性，观感，检查口、清扫口、UPVC管的阻火圈、伸缩节等管道附件的设置，出屋面通气管的高度及根部处理，套管设置及封堵103支吊架安装：支吊架的制作加工，支吊架设置、安装、间距，防晃、滑动、固定、综合支架的设置84消防设施及消防组件：喷头布置与排列、与装饰的协调性，消火栓箱箱门开启方向、角度及灵活性，栓口高度、位置，箱内配件齐全、有效，室外消火栓及水泵接合器设置，报警阀组、警铃、末端试水装置设置及其配件安装，消防水炮、气体灭火系统85卫生器具及供暖设施：卫生器具设置、排布及安装，部件连接的严密性，地漏位置、水封，卫生器具的使用功能，散热器设置及安装，集、分水器设置及安装76防腐、保温及标识：支吊架、管道的防腐及面漆，管道、管件、阀部件及设备的保温，管道、阀部件、组件的标识及设备铭牌77通风与空调设备安装：机组、设备的安装、排布、减隔振及运行状态，动力设备两端异径管、软连接（可挠性接头），阀门、仪器仪表的排布、安装、朝向及量程，设备基础设置及排水措施，设备用房有组织排水，净化系统运行状态108风管、管道安装：风管、管道系统安装的整体牢固性（整体刚度），风管、管道的排布、安装、间距，风管、管道的垂直度及坡度，管道连接（接口）的牢固性、严密性，观感，风口、风阀、管道阀门、补偿器，以及跨越变形缝处的补偿装置，套管设置及封堵，穿越防火分区的保护措施、防火阀的设置等109支吊架安装：支吊架的制作加工，支吊架设置、间距、安装，防晃支架、综合支架的设置1010防排烟设施：防排烟设备的安装、布置、排列，与装饰的协调性，防排烟末端装置的安装，防排烟系统运行1011防腐、绝热及标识：支吊架、管道的防腐及面漆，管道、管件及设备的绝热，管道、阀部件、组件的标识及设备铭牌10合计权重0.2（0.1）100综合评价：意见和建议（工程亮点、存在问题、改正方法、提高方向）评价：0精0良0一般检查人：年月日注：本表评价打分采取扣分制，存在一处缺陷扣1分。
