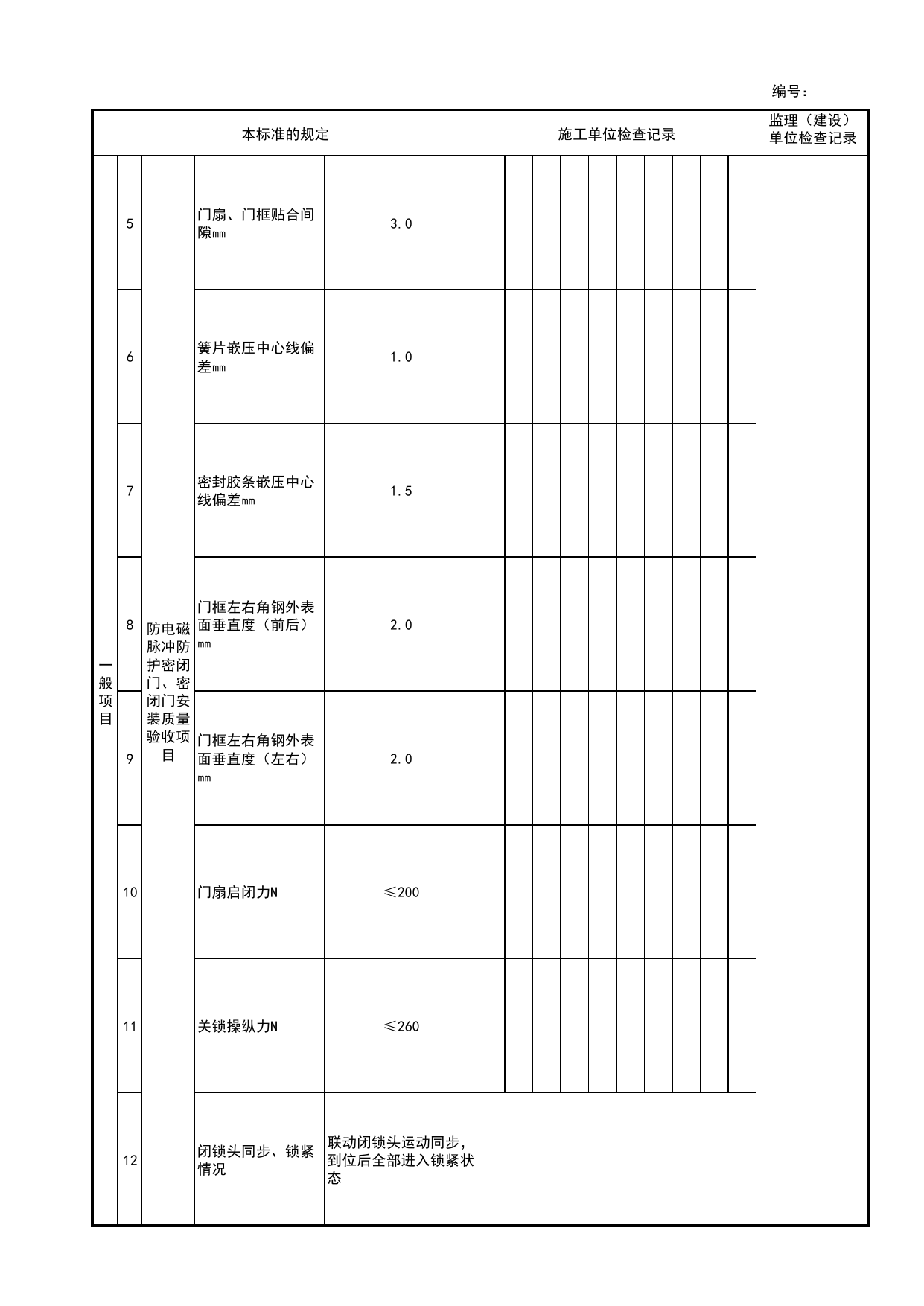

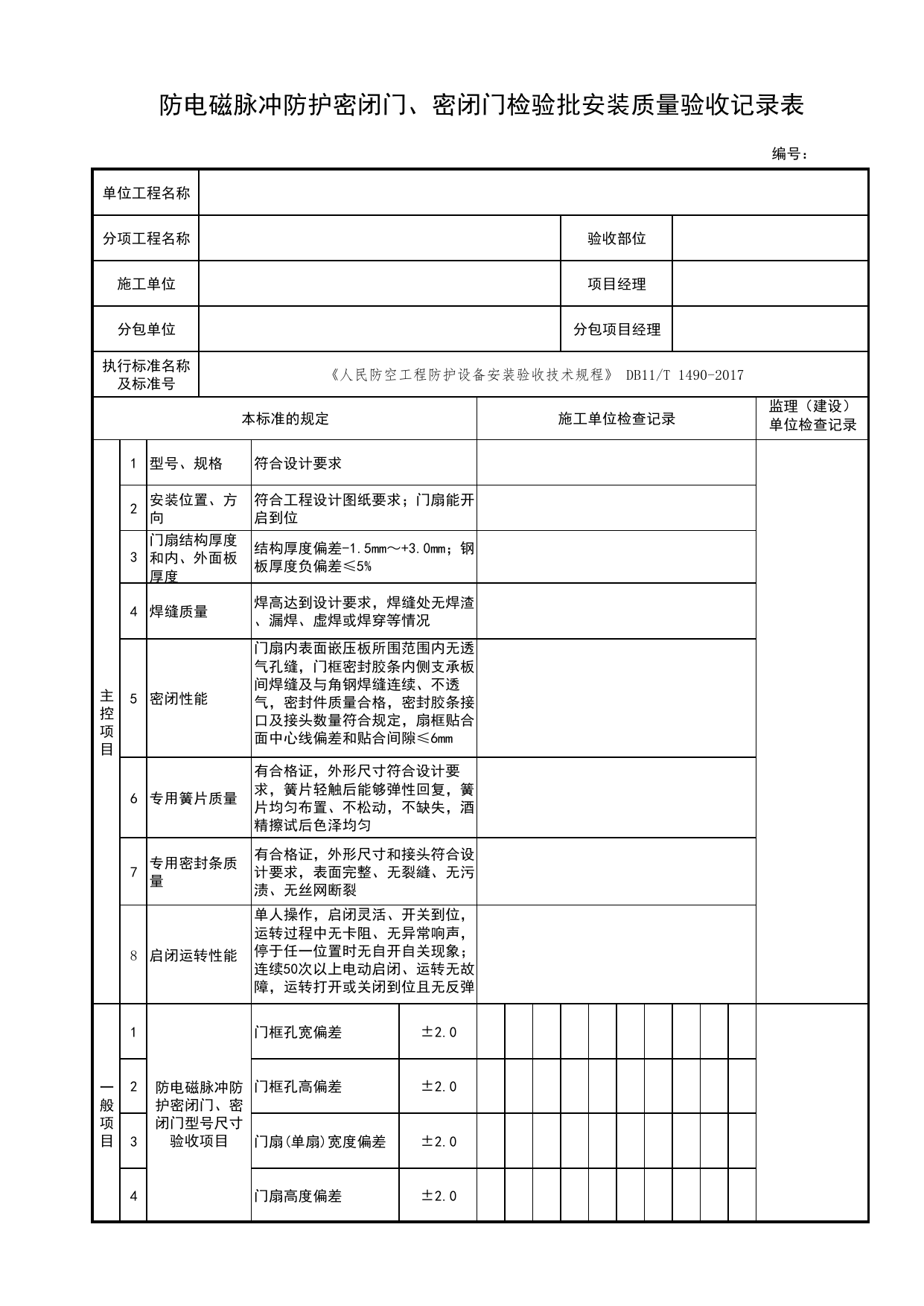

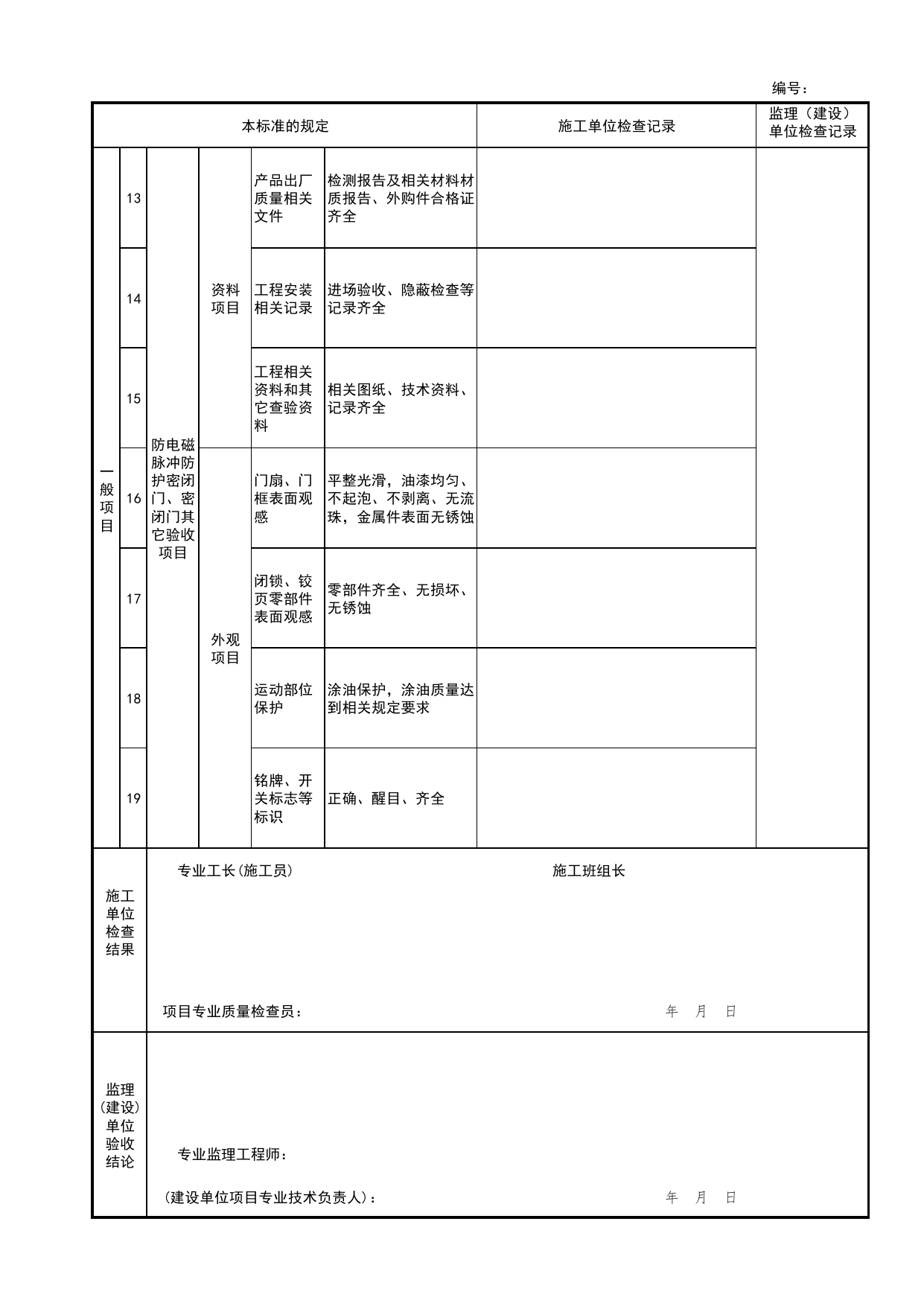

防电磁脉冲防护密闭门、密闭门检验批安装质量验收记录表编号：单位工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理执行标准名称及标准号《人民防空工程防护设备安装验收技术规程》DB11/T1490-2017本标准的规定施工单位检查记录监理（建设）单位检查记录主控项目1型号、规格符合设计要求2安装位置、方向符合工程设计图纸要求；门扇能开启到位3门扇结构厚度和内、外面板厚度结构厚度偏差-1.5mm～+3.0mm；钢板厚度负偏差≤5%4焊缝质量焊高达到设计要求，焊缝处无焊渣、漏焊、虚焊或焊穿等情况5密闭性能门扇内表面嵌压板所围范围内无透气孔缝，门框密封胶条内侧支承板间焊缝及与角钢焊缝连续、不透气，密封件质量合格，密封胶条接口及接头数量符合规定，扇框贴合面中心线偏差和贴合间隙≤6mm6专用簧片质量有合格证，外形尺寸符合设计要求，簧片轻触后能够弹性回复，簧片均匀布置、不松动，不缺失，酒精擦试后色泽均匀7专用密封条质量有合格证，外形尺寸和接头符合设计要求，表面完整、无裂縫、无污渍、无丝网断裂8启闭运转性能单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象；连续50次以上电动启闭、运转无故障，运转打开或关闭到位且无反弹一般项目1防电磁脉冲防护密闭门、密闭门型号尺寸验收项目门框孔宽偏差±2.02门框孔高偏差±2.03门扇(单扇)宽度偏差±2.04门扇高度偏差±2.0编号：本标准的规定施工单位检查记录监理（建设）单位检查记录一般项目5防电磁脉冲防护密闭门、密闭门安装质量验收项目门扇、门框贴合间隙㎜3.06簧片嵌压中心线偏差㎜1.07密封胶条嵌压中心线偏差㎜1.58门框左右角钢外表面垂直度（前后）㎜2.09门框左右角钢外表面垂直度（左右）㎜2.010门扇启闭力N≤20011关锁操纵力N≤26012闭锁头同步、锁紧情况联动闭锁头运动同步，到位后全部进入锁紧状态编号：本标准的规定施工单位检查记录监理（建设）单位检查记录一般项目13防电磁脉冲防护密闭门、密闭门其它验收项目资料项目产品出厂质量相关文件检测报告及相关材料材质报告、外购件合格证齐全14工程安装相关记录进场验收、隐蔽检查等记录齐全15工程相关资料和其它查验资料相关图纸、技术资料、记录齐全16外观项目门扇、门框表面观感平整光滑，油漆均匀、不起泡、不剥离、无流珠，金属件表面无锈蚀17闭锁、铰页零部件表面观感零部件齐全、无损坏、无锈蚀18运动部位保护涂油保护，涂油质量达到相关规定要求19铭牌、开关标志等标识正确、醒目、齐全施工单位检查结果专业工长(施工员)施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日
