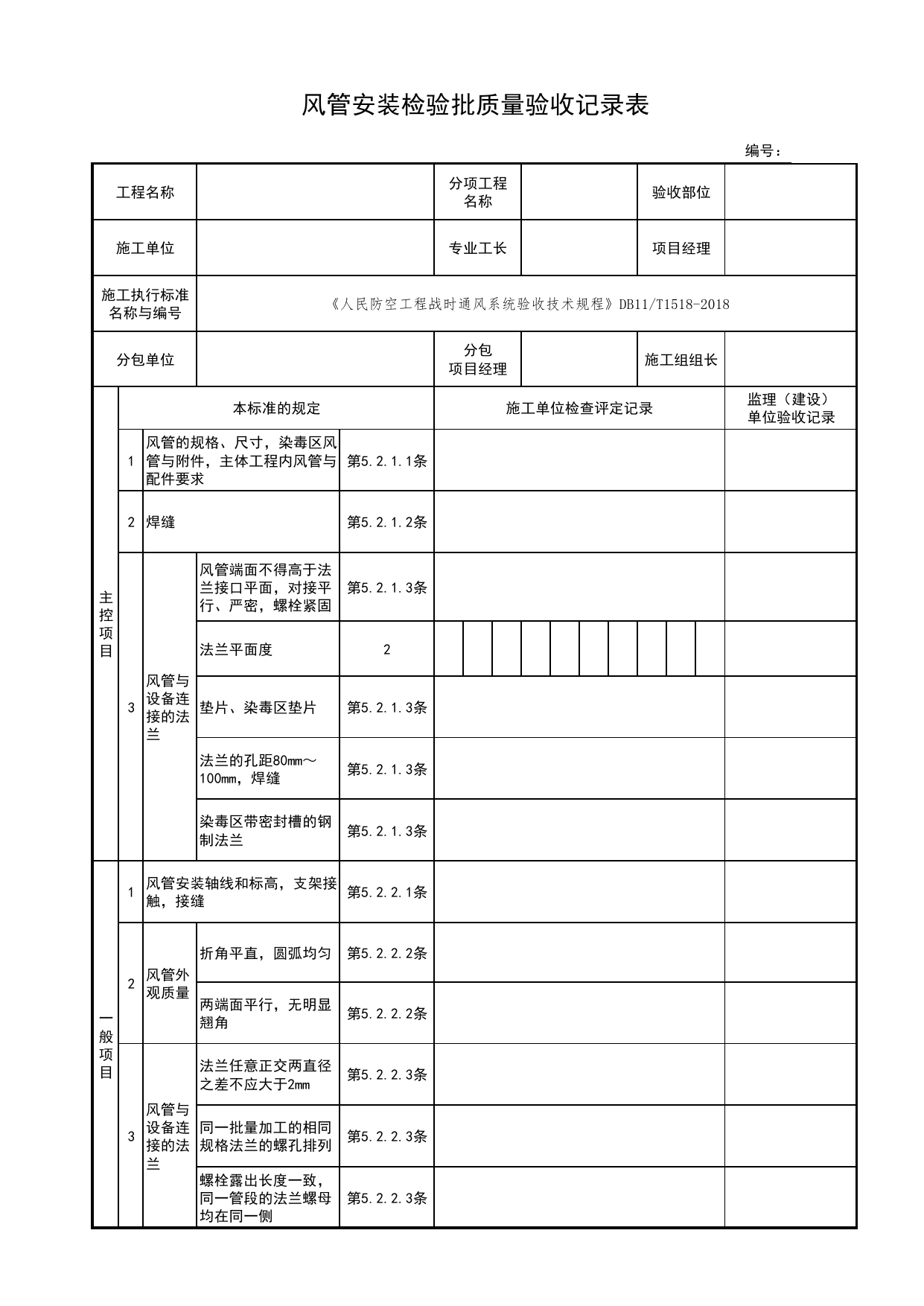

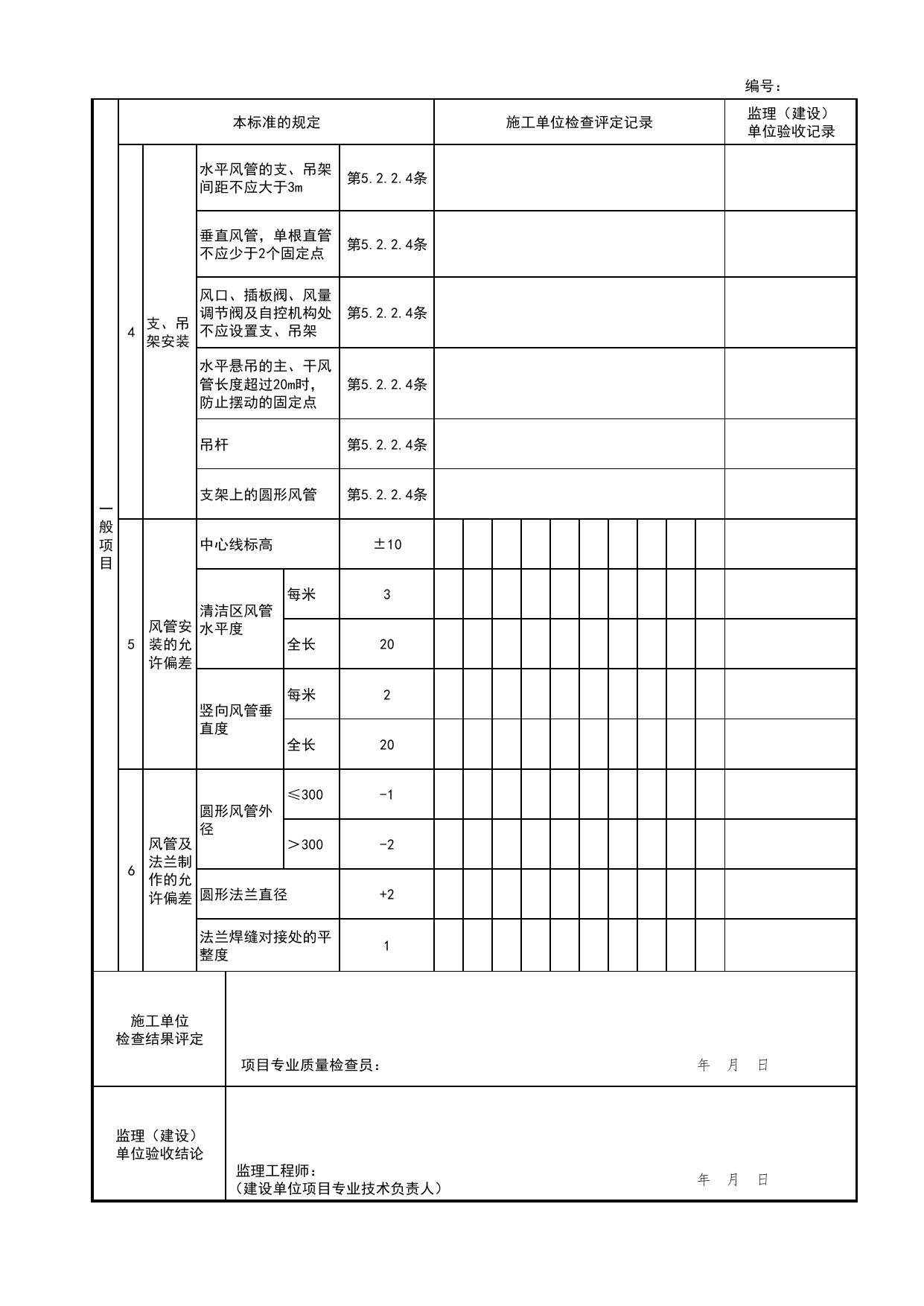

风管安装检验批质量验收记录表编号：工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号《人民防空工程战时通风系统验收技术规程》DB11/T1518-2018分包单位分包项目经理施工组组长主控项目本标准的规定施工单位检查评定记录监理（建设）单位验收记录1风管的规格、尺寸，染毒区风管与附件，主体工程内风管与配件要求第5.2.1.1条2焊缝第5.2.1.2条3风管与设备连接的法兰风管端面不得高于法兰接口平面，对接平行、严密，螺栓紧固第5.2.1.3条法兰平面度2垫片、染毒区垫片第5.2.1.3条法兰的孔距80mm～100mm，焊缝第5.2.1.3条染毒区带密封槽的钢制法兰第5.2.1.3条一般项目1风管安装轴线和标高，支架接触，接缝第5.2.2.1条2风管外观质量折角平直，圆弧均匀第5.2.2.2条两端面平行，无明显翘角第5.2.2.2条3风管与设备连接的法兰法兰任意正交两直径之差不应大于2mm第5.2.2.3条同一批量加工的相同规格法兰的螺孔排列第5.2.2.3条螺栓露出长度一致，同一管段的法兰螺母均在同一侧第5.2.2.3条编号：一般项目本标准的规定施工单位检查评定记录监理（建设）单位验收记录4支、吊架安装水平风管的支、吊架间距不应大于3m第5.2.2.4条垂直风管，单根直管不应少于2个固定点第5.2.2.4条风口、插板阀、风量调节阀及自控机构处不应设置支、吊架第5.2.2.4条水平悬吊的主、干风管长度超过20m时，防止摆动的固定点第5.2.2.4条吊杆第5.2.2.4条支架上的圆形风管第5.2.2.4条5风管安装的允许偏差中心线标高±10清洁区风管水平度每米3全长20竖向风管垂直度每米2全长206风管及法兰制作的允许偏差圆形风管外径≤300-1＞300-2圆形法兰直径+2法兰焊缝对接处的平整度1施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日
