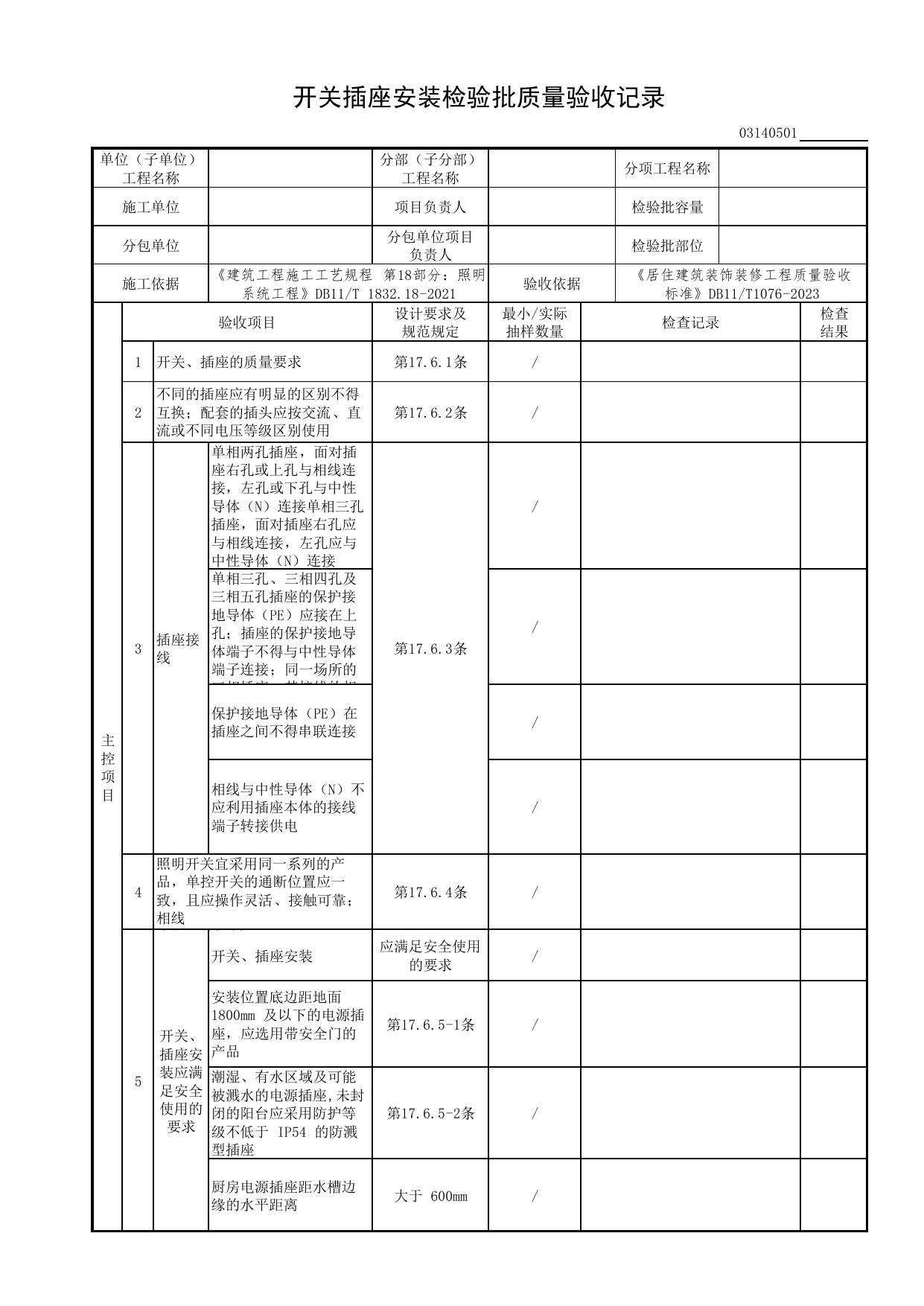

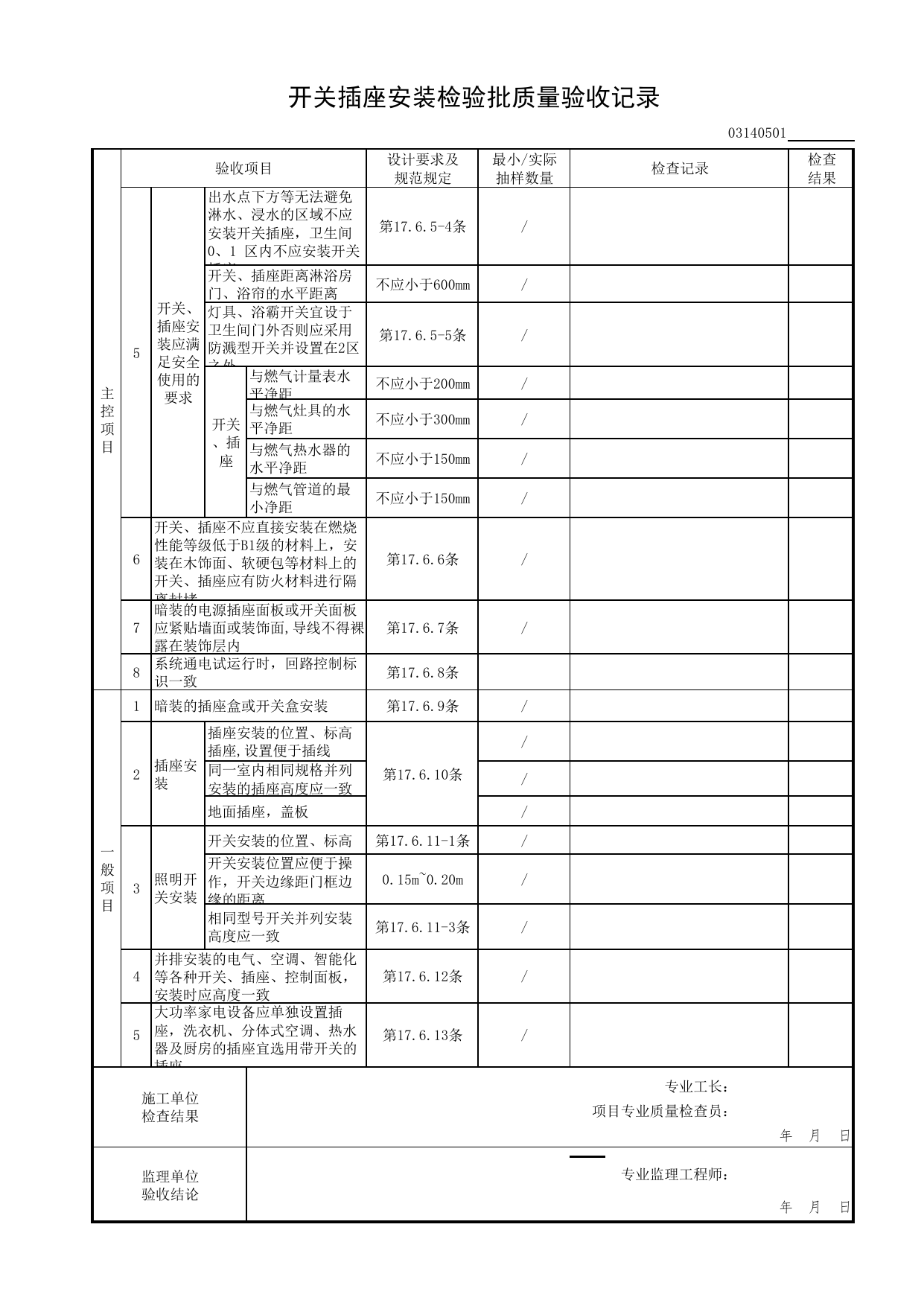

开关插座安装检验批质量验收记录03140501单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《建筑工程施工工艺规程第18部分：照明系统工程》DB11/T1832.18-2021验收依据《居住建筑装饰装修工程质量验收标准》DB11/T1076-2023主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1开关、插座的质量要求第17.6.1条/2不同的插座应有明显的区别不得互换；配套的插头应按交流、直流或不同电压等级区别使用第17.6.2条/3插座接线单相两孔插座，面对插座右孔或上孔与相线连接，左孔或下孔与中性导体（N）连接单相三孔插座，面对插座右孔应与相线连接，左孔应与中性导体（N）连接第17.6.3条/单相三孔、三相四孔及三相五孔插座的保护接地导体（PE）应接在上孔；插座的保护接地导体端子不得与中性导体端子连接；同一场所的三相插座，其接线的相/保护接地导体（PE）在插座之间不得串联连接/相线与中性导体（N）不应利用插座本体的接线端子转接供电/4照明开关宜采用同一系列的产品，单控开关的通断位置应一致，且应操作灵活、接触可靠；相线应经开关控制第17.6.4条/5开关、插座安装应满足安全使用的要求开关、插座安装应满足安全使用的要求/安装位置底边距地面1800mm及以下的电源插座，应选用带安全门的产品第17.6.5-1条/潮湿、有水区域及可能被溅水的电源插座,未封闭的阳台应采用防护等级不低于IP54的防溅型插座第17.6.5-2条/厨房电源插座距水槽边缘的水平距离大于600mm/开关插座安装检验批质量验收记录03140501主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果5开关、插座安装应满足安全使用的要求出水点下方等无法避免淋水、浸水的区域不应安装开关插座，卫生间0、1区内不应安装开关插座第17.6.5-4条/开关、插座距离淋浴房门、浴帘的水平距离不应小于600mm/灯具、浴霸开关宜设于卫生间门外否则应采用防溅型开关并设置在2区之外第17.6.5-5条/开关、插座与燃气计量表水平净距不应小于200mm/与燃气灶具的水平净距不应小于300mm/与燃气热水器的水平净距不应小于150mm/与燃气管道的最小净距不应小于150mm/6开关、插座不应直接安装在燃烧性能等级低于B1级的材料上，安装在木饰面、软硬包等材料上的开关、插座应有防火材料进行隔离封堵第17.6.6条/7暗装的电源插座面板或开关面板应紧贴墙面或装饰面,导线不得裸露在装饰层内第17.6.7条/8系统通电试运行时，回路控制标识一致第17.6.8条一般项目1暗装的插座盒或开关盒安装第17.6.9条/2插座安装插座安装的位置、标高插座,设置便于插线第17.6.10条/同一室内相同规格并列安装的插座高度应一致/地面插座，盖板/3照明开关安装开关安装的位置、标高第17.6.11-1条/开关安装位置应便于操作，开关边缘距门框边缘的距离0.15m~0.20m/相同型号开关并列安装高度应一致第17.6.11-3条/4并排安装的电气、空调、智能化等各种开关、插座、控制面板，安装时应高度一致第17.6.12条/5大功率家电设备应单独设置插座，洗衣机、分体式空调、热水器及厨房的插座宜选用带开关的插座第17.6.13条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
