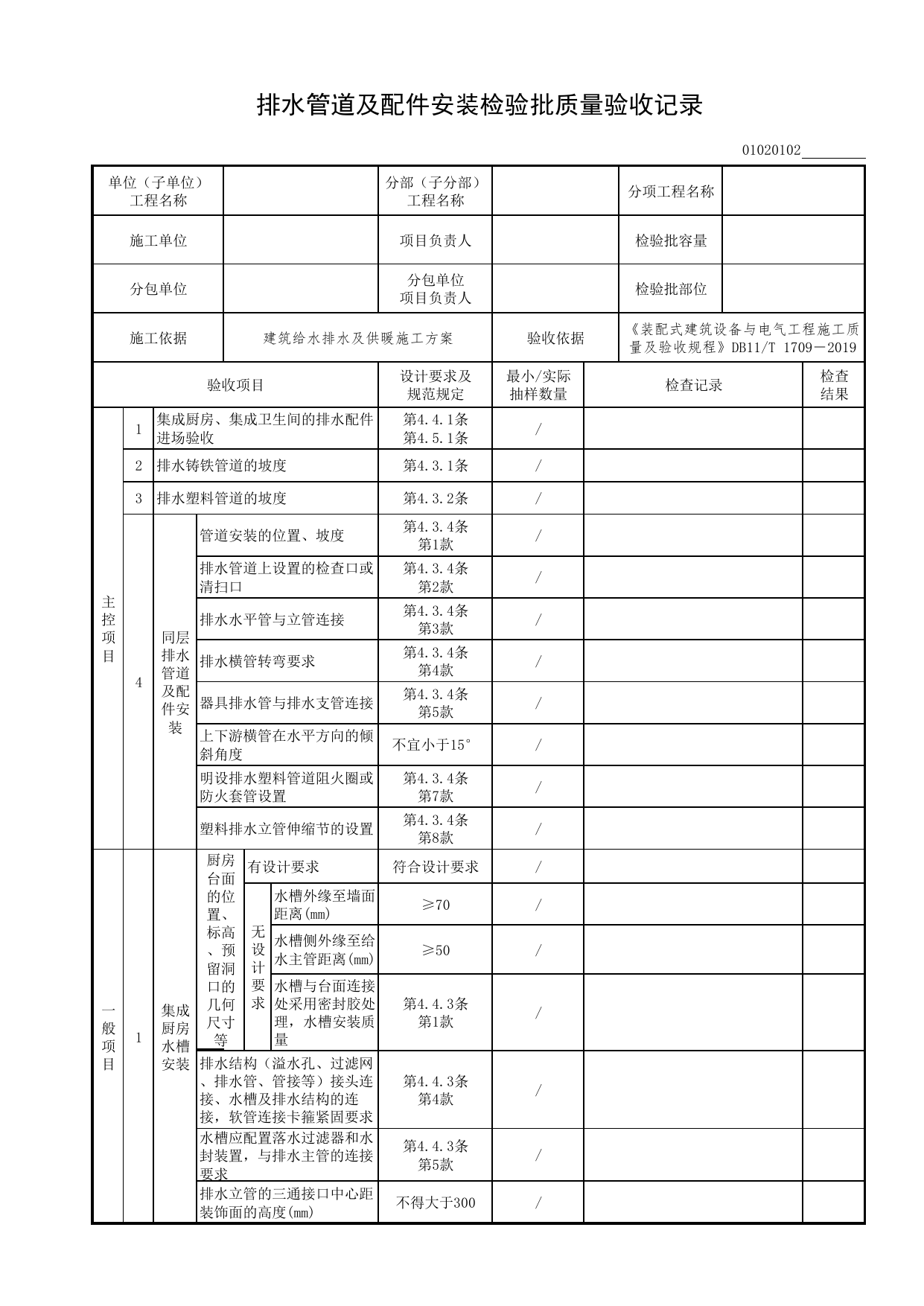

排水管道及配件安装检验批质量验收记录01020102单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑给水排水及供暖施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1集成厨房、集成卫生间的排水配件进场验收第4.4.1条第4.5.1条/2排水铸铁管道的坡度第4.3.1条/3排水塑料管道的坡度第4.3.2条/4同层排水管道及配件安装管道安装的位置、坡度第4.3.4条第1款/排水管道上设置的检查口或清扫口第4.3.4条第2款/排水水平管与立管连接第4.3.4条第3款/排水横管转弯要求第4.3.4条第4款/器具排水管与排水支管连接第4.3.4条第5款/上下游横管在水平方向的倾斜角度不宜小于15°/明设排水塑料管道阻火圈或防火套管设置第4.3.4条第7款/塑料排水立管伸缩节的设置第4.3.4条第8款/一般项目1集成厨房水槽安装厨房台面的位置、标高、预留洞口的几何尺寸等有设计要求符合设计要求/无设计要求水槽外缘至墙面距离(mm)≥70/水槽侧外缘至给水主管距离(mm)≥50/水槽与台面连接处采用密封胶处理，水槽安装质量第4.4.3条第1款/排水结构（溢水孔、过滤网、排水管、管接等）接头连接、水槽及排水结构的连接，软管连接卡箍紧固要求第4.4.3条第4款/水槽应配置落水过滤器和水封装置，与排水主管的连接要求第4.4.3条第5款/排水立管的三通接口中心距装饰面的高度(mm)不得大于300/排水管道及配件安装检验批质量验收记录01020102验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2室内排水管道安装的允许偏差(mm)坐标0.0～15.0/标高-15.0～+15.0/横管纵横方向弯曲铸铁管每1m≤1.0/全长(25m以上)≤25.0/钢管每1m管径≤100mm0.0～1.0/管径＞100mm0.0～1.5/全长(25m以上)管径≤100mm≤25.0/管径＞100mm≤38.0/塑料管每1m0.0～1.5/全长(25m以上)≤38.0/立管垂直度铸铁管每1m0.0～3.0/全长(5m以上)≤15.0/钢管每1m0.0～3.0/全长(5m以上)≤10.0/塑料管每1m0.0～3.0/全长(5m以上)≤15.0/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
