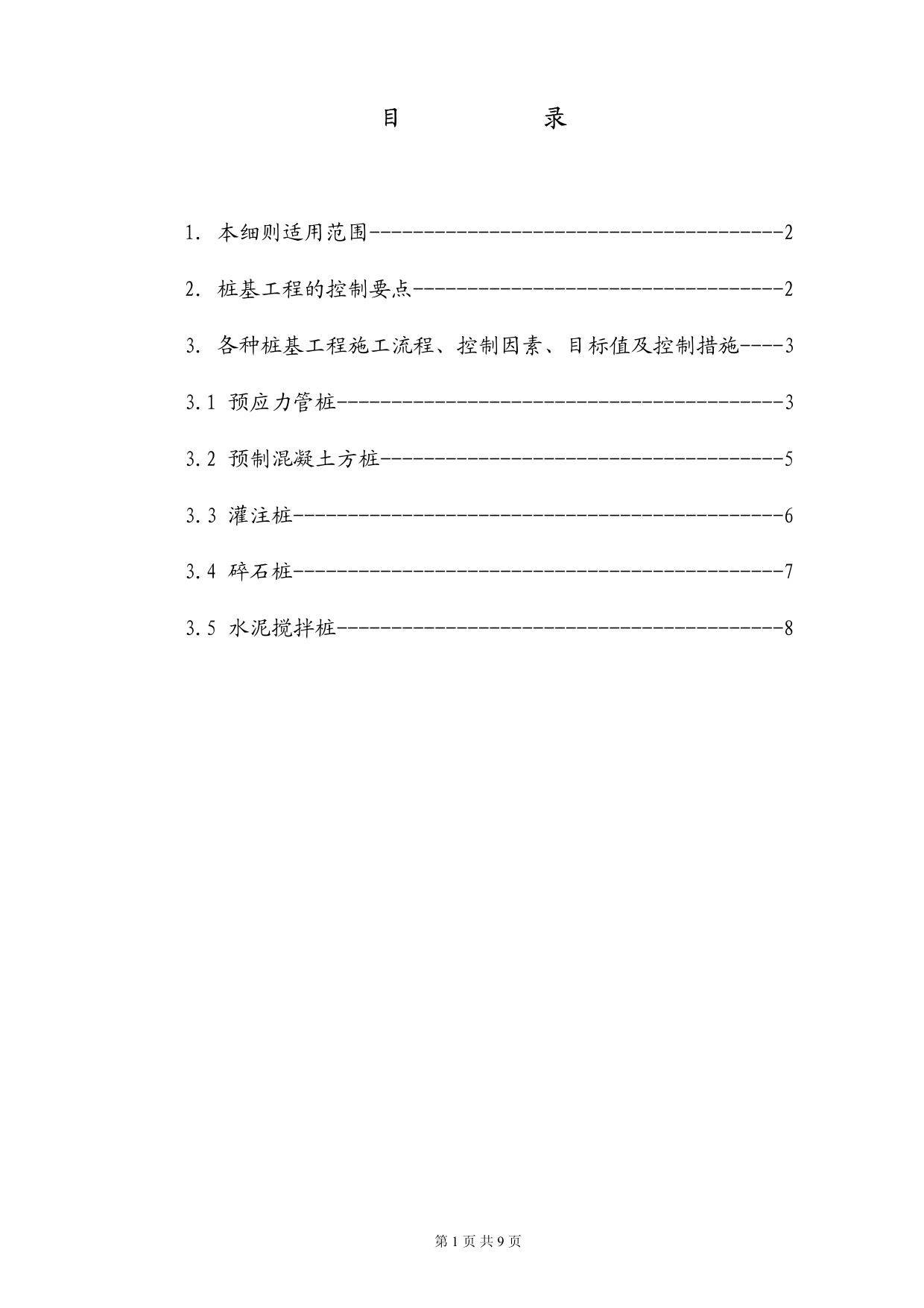

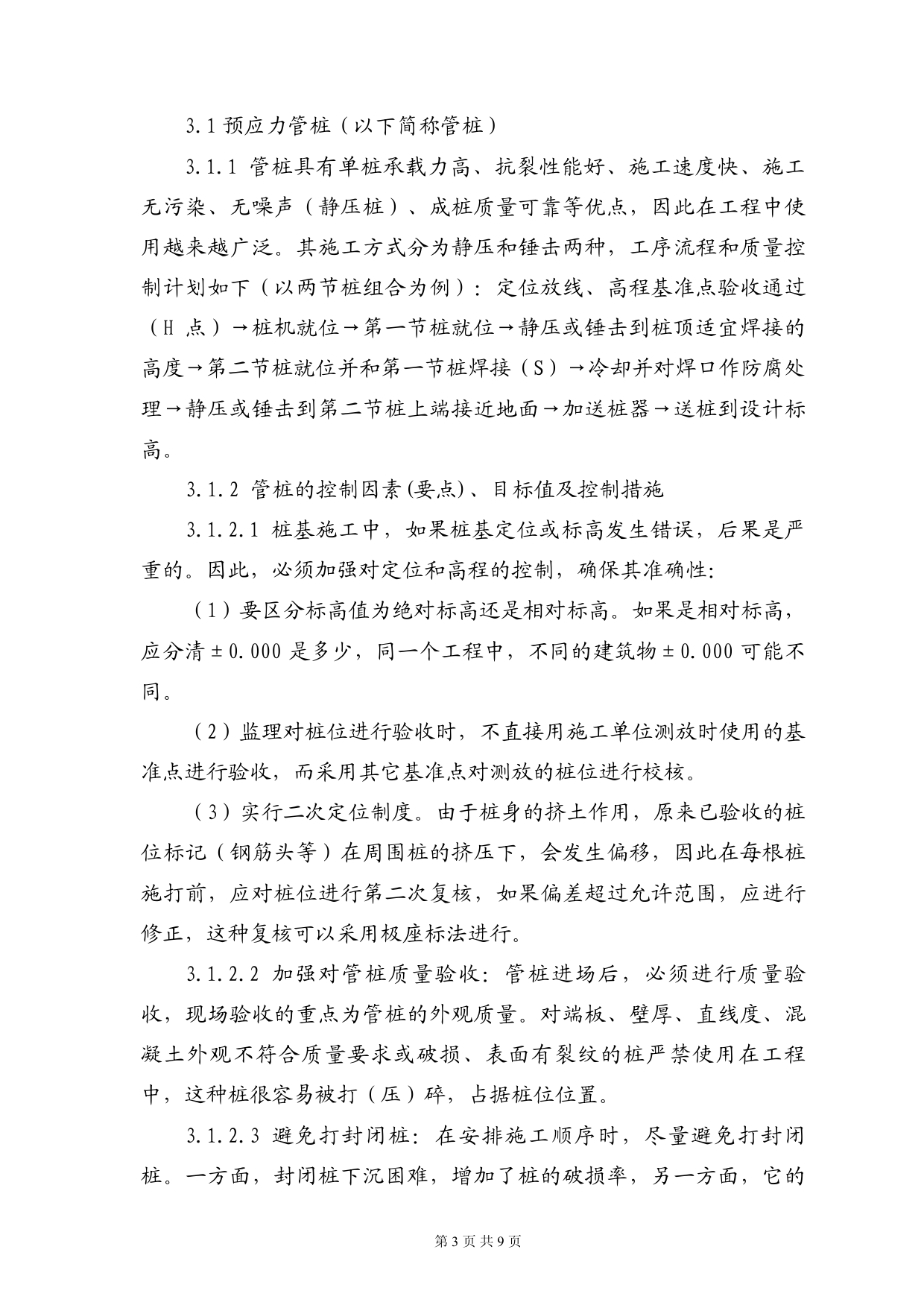

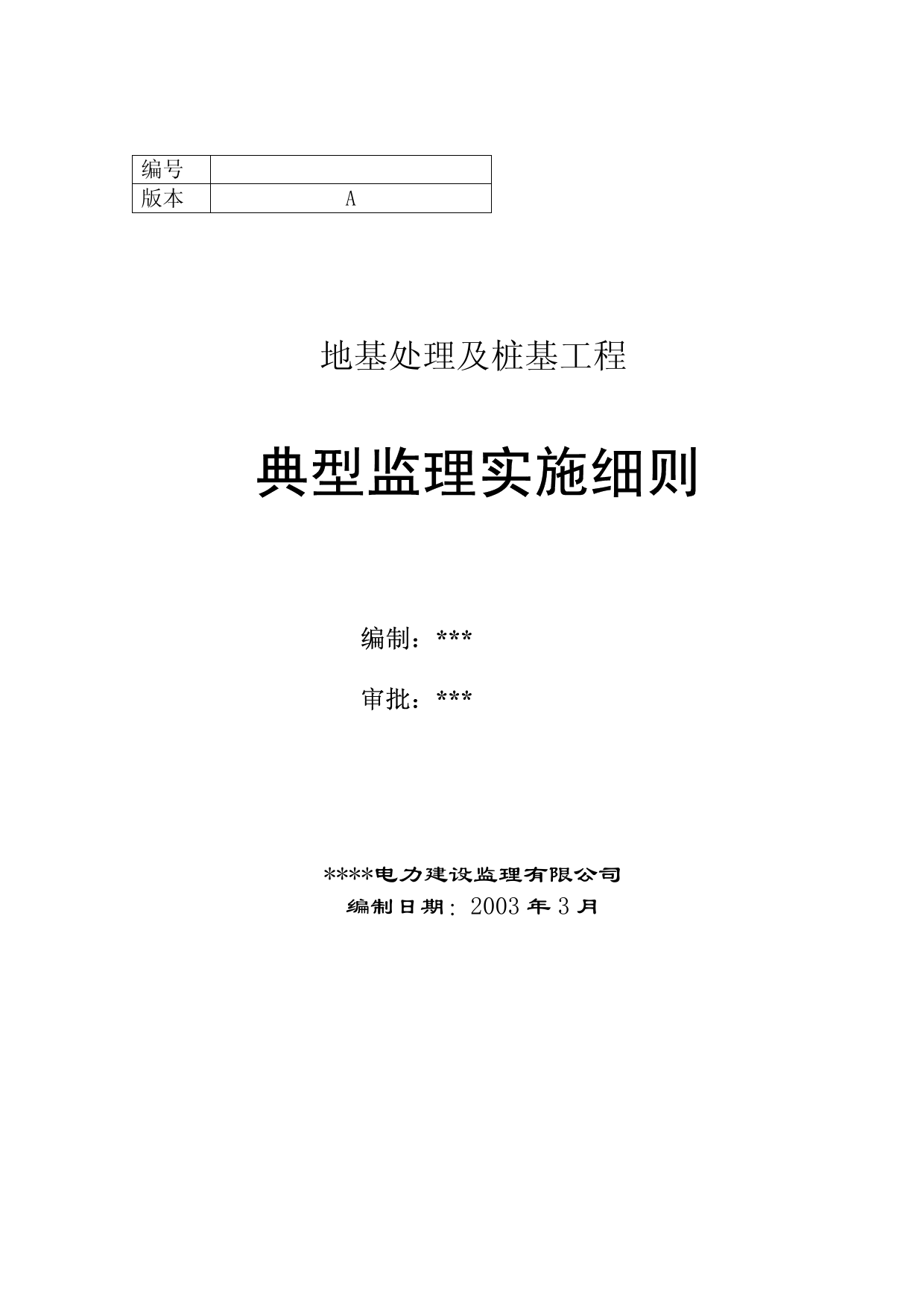

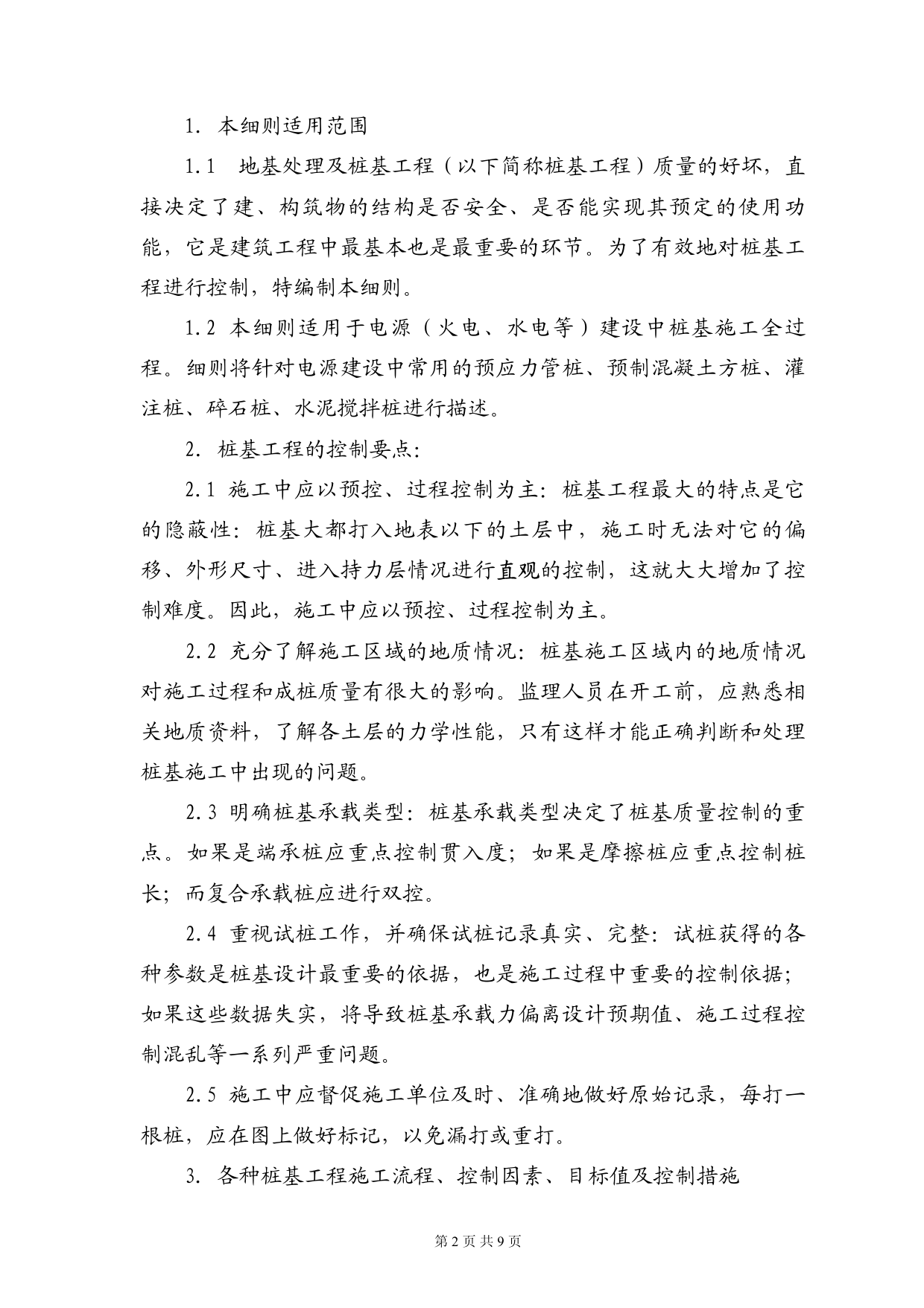

地基处理及桩基工程典型监理实施细则编制：***审批：*******电力建设监理有限公司编制日期：2003年3月编号版本A第1页共9页目录1.本细则适用范围--------------------------------------22.桩基工程的控制要点----------------------------------23.各种桩基工程施工流程、控制因素、目标值及控制措施----33.1预应力管桩-----------------------------------------33.2预制混凝土方桩-------------------------------------53.3灌注桩---------------------------------------------63.4碎石桩---------------------------------------------73.5水泥搅拌桩-----------------------------------------8第2页共9页1.本细则适用范围1.1地基处理及桩基工程（以下简称桩基工程）质量的好坏，直接决定了建、构筑物的结构是否安全、是否能实现其预定的使用功能，它是建筑工程中最基本也是最重要的环节。为了有效地对桩基工程进行控制，特编制本细则。1.2本细则适用于电源（火电、水电等）建设中桩基施工全过程。细则将针对电源建设中常用的预应力管桩、预制混凝土方桩、灌注桩、碎石桩、水泥搅拌桩进行描述。2.桩基工程的控制要点：2.1施工中应以预控、过程控制为主：桩基工程最大的特点是它的隐蔽性：桩基大都打入地表以下的土层中，施工时无法对它的偏移、外形尺寸、进入持力层情况进行直观的控制，这就大大增加了控制难度。因此，施工中应以预控、过程控制为主。2.2充分了解施工区域的地质情况：桩基施工区域内的地质情况对施工过程和成桩质量有很大的影响。监理人员在开工前，应熟悉相关地质资料，了解各土层的力学性能，只有这样才能正确判断和处理桩基施工中出现的问题。2.3明确桩基承载类型：桩基承载类型决定了桩基质量控制的重点。如果是端承桩应重点控制贯入度；如果是摩擦桩应重点控制桩长；而复合承载桩应进行双控。2.4重视试桩工作，并确保试桩记录真实、完整：试桩获得的各种参数是桩基设计最重要的依据，也是施工过程中重要的控制依据；如果这些数据失实，将导致桩基承载力偏离设计预期值、施工过程控制混乱等一系列严重问题。2.5施工中应督促施工单位及时、准确地做好原始记录，每打一根桩，应在图上做好标记，以免漏打或重打。3.各种桩基工程施工流程、控制因素、目标值及控制措施第3页共9页3.1预应力管桩（以下简称管桩）3.1.1管桩具有单桩承载力高、抗裂性能好、施工速度快、施工无污染、无噪声（静压桩）、成桩质量可靠等优点，因此在工程中使用越来越广泛。其施工方式分为静压和锤击两种，工序流程和质量控制计划如下（以两节桩组合为例）：定位放线、高程基准点验收通过（H点）→桩机就位→第一节桩就位→静压或锤击到桩顶适宜焊接的高度→第二节桩就位并和第一节桩焊接（S）→冷却并对焊口作防腐处理→静压或锤击到第二节桩上端接近地面→加送桩器→送桩到设计标高。3.1.2管桩的控制因素(要点)、目标值及控制措施3.1.2.1桩基施工中，如果桩基定位或标高发生错误，后果是严重的。因此，必须加强对定位和高程的控制，确保其准确性：（1）要区分标高值为绝对标高还是相对标高。如果是相对标高，应分清±0.000是多少，同一个工程中，不同的建筑物±0.000可能不同。（2）监理对桩位进行验收时，不直接用施工单位测放时使用的基准点进行验收，而采用其它基准点对测放的桩位进行校核。（3）实行二次定位制度。由于桩身的挤土作用，原来已验收的桩位标记（钢筋头等）在周围桩的挤压下，会发生偏移，因此在每根桩施打前，应对桩位进行第二次复核，如果偏差超过允许范围，应进行修正，这种复核可以采用极座标法进行。3.1.2.2加强对管桩质量验收：管桩进场后，必须进行质量验收，现场验收的重点为管桩的外观质量。对端板、壁厚、直线度、混凝土外观不符合质量要求或破损、表面有裂纹的桩严禁使用在工程中，这种桩很容易被打（压）碎，占据桩位位置。3.1.2.3避免打封闭桩：在安排施工顺序时，尽量避免打封闭桩。一方面，封闭桩下沉困难，增加了桩的破损率，另一方面，它的第4页共9页挤压作用可能引起周围桩的断裂或偏移。3.1.2.4如果是静压桩，应确认油压表和实际压载值的对应关系（对照表），对照表必须由法定的计量单位检定，不同的静压机械对照表是各不相同的；如果是锤击桩，应确认桩锤参数，确保和设计要求或试桩时一致。3.1.2.5检查静压机抱压器是否变形，送桩器端面是否平整、端面和桩杆是否垂直。抱压器变形，抱压时桩身受力不均，使桩身局部受损形成薄弱点，容易被压爆；送桩器不正，桩端受力不均，容易破坏桩头。3.1.2.6垂直度的控制：第一节桩垂直度的控制是确保整根桩垂直度的关键，因此，第一节桩应使用桩节组合中的最长桩，便于准确控制垂直度；以后各节桩及送桩施工时，当桩身垂直度已经出现偏差，不能一味强行纠偏，应按“就桩打桩”的原则进行施工，但要保证垂直度偏差在允许范围内。3.1.2.7端板间焊接质量的控制：（1）端板及坡口上的污物及浮锈应清除干净，同时应保持接口干燥，尽量避免在雨雪天施工。（2）尽量采用气体保护焊。气体保护焊因为焊丝较细，可以确保坡口根部焊透；同时，可以有效减少夹渣、气孔等缺陷，保证焊缝外观质量。（3）接缝焊完后，应保证足够的冷却时间，等接缝达到足够的强度再施工。在夏季操作和采用锤击沉桩时，控制冷却时间尤其重要。3.1.2.8静压桩沉桩过程中，应保证最大压载值小于该规格管桩的允许最大压载值。允许最大压载值一般在设计图纸中明确，如果图纸中未有明确说明，应根据标准图集中提供的公式进行计算，计算中应注意区分顶压最大压载值和抱压最大压载值，两者有10%的差值。3.1.2.9锤击桩沉桩过程中，应注意观察桩锤的弹跳高度，如发
