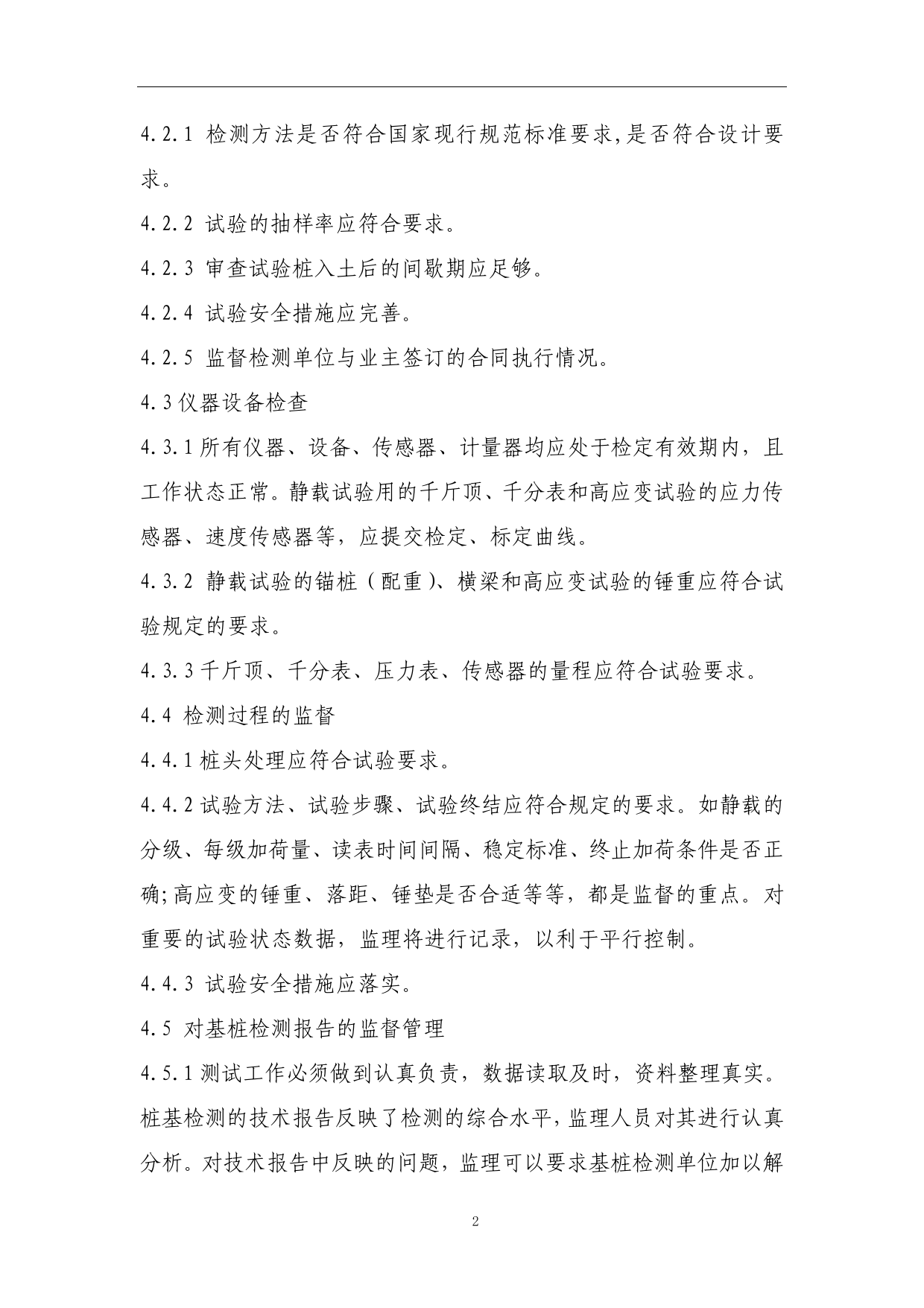

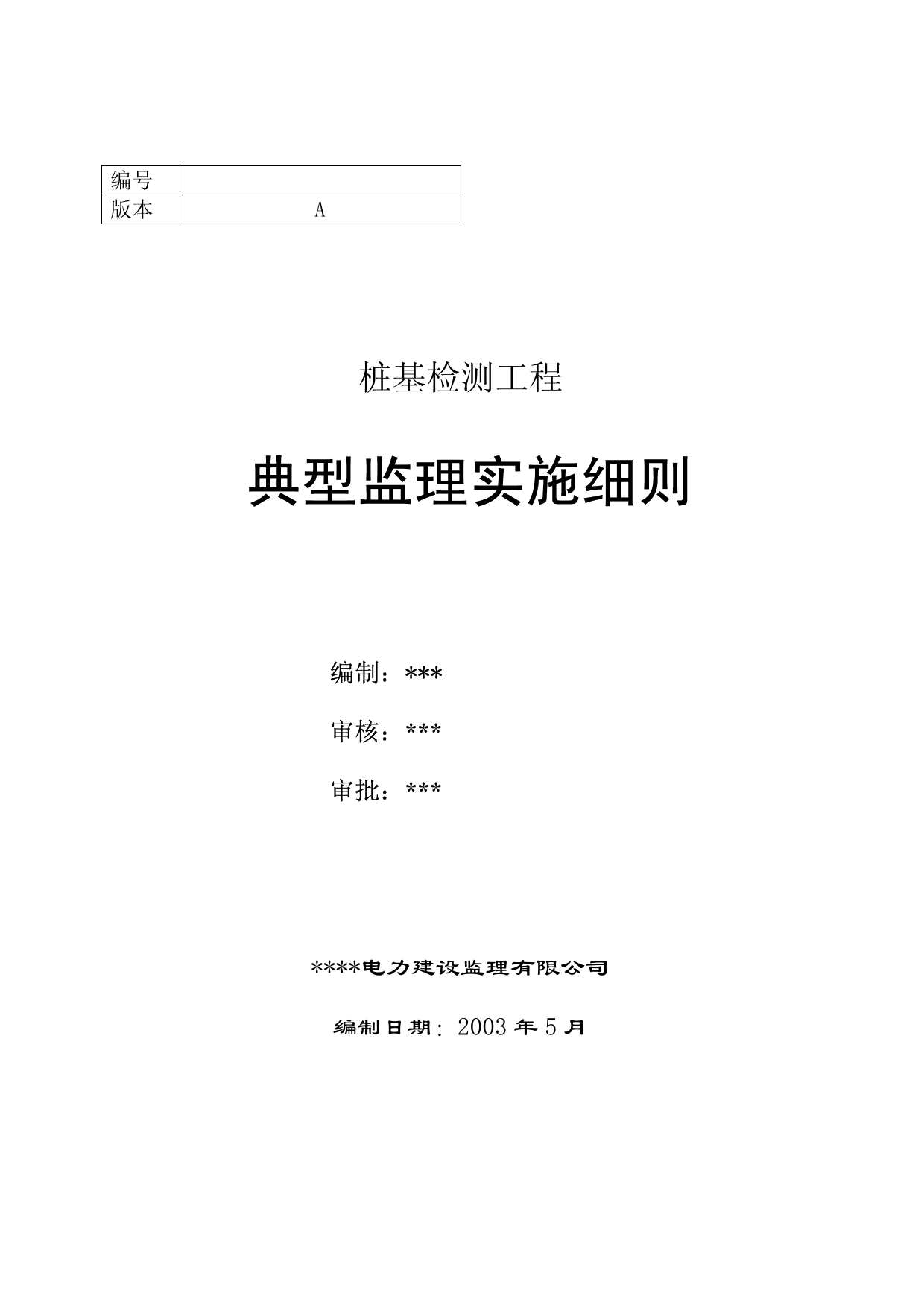

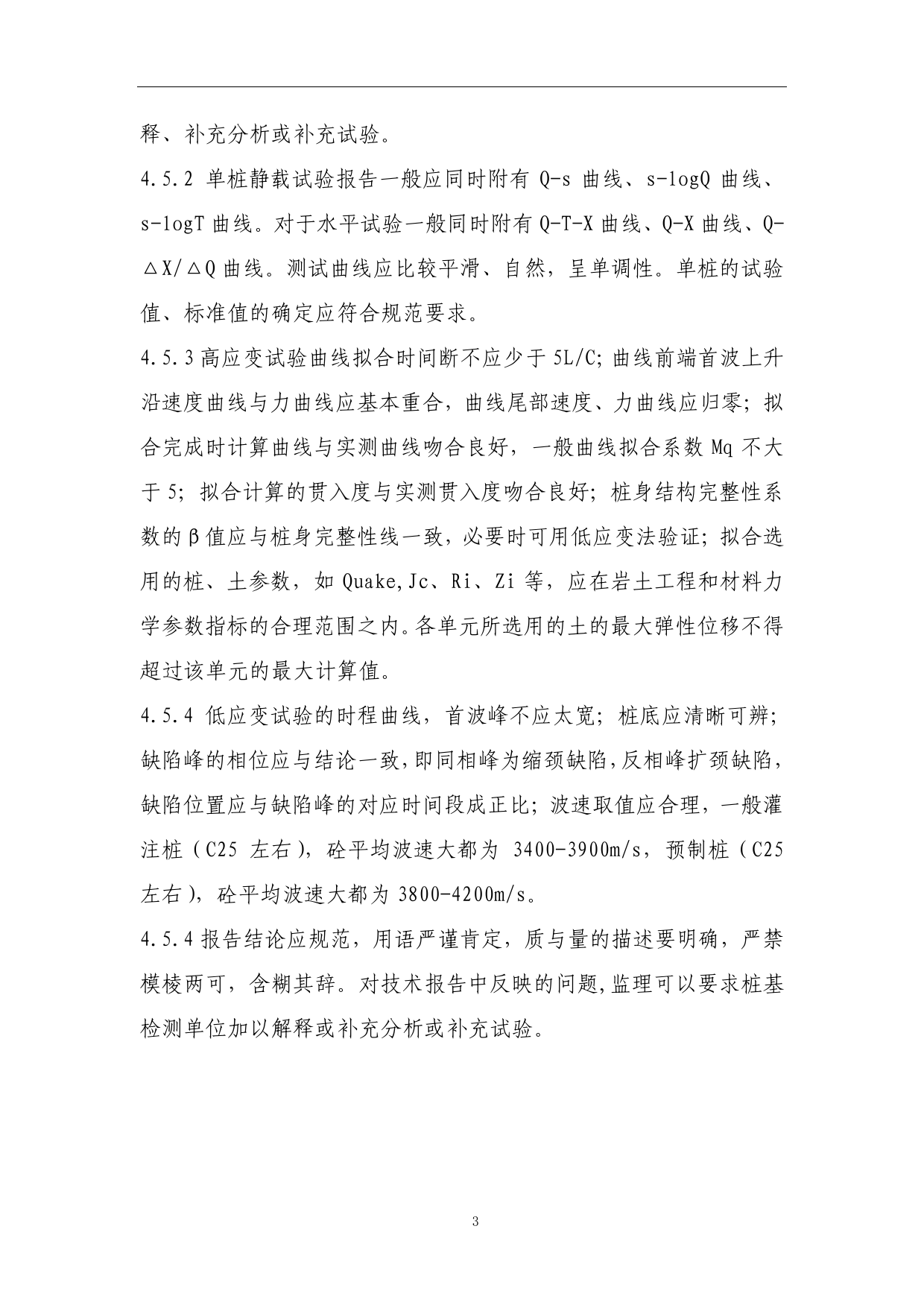

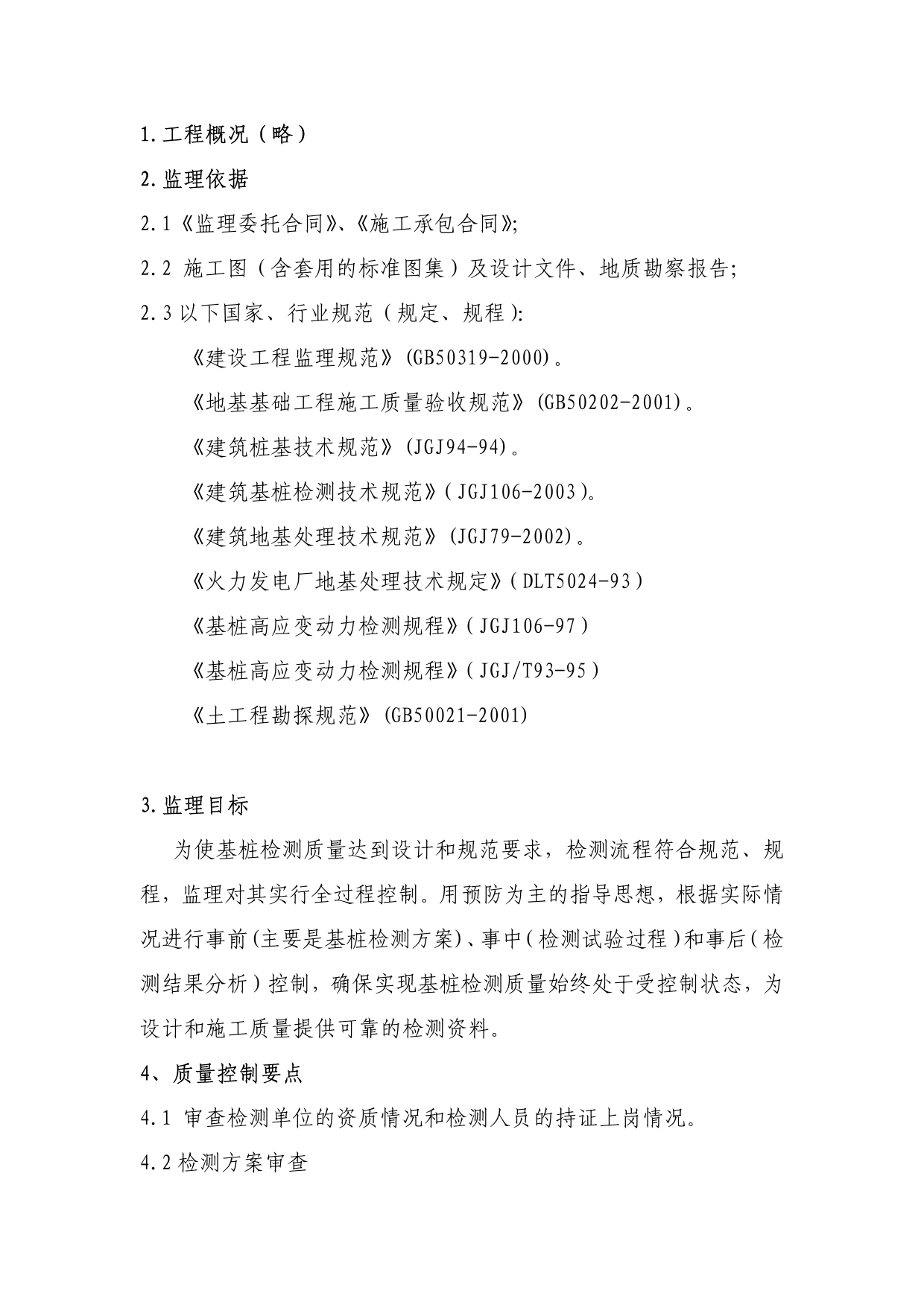

桩基检测工程典型监理实施细则编制：***审核：***审批：*******电力建设监理有限公司编制日期：2003年5月编号版本A1.工程概况（略）2.监理依据2.1《监理委托合同》、《施工承包合同》；2.2施工图（含套用的标准图集）及设计文件、地质勘察报告；2.3以下国家、行业规范（规定、规程）：《建设工程监理规范》(GB50319-2000)。《地基基础工程施工质量验收规范》(GB50202-2001)。《建筑桩基技术规范》(JGJ94-94)。《建筑基桩检测技术规范》（JGJ106-2003）。《建筑地基处理技术规范》(JGJ79-2002)。《火力发电厂地基处理技术规定》（DLT5024-93）《基桩高应变动力检测规程》（JGJ106-97）《基桩高应变动力检测规程》（JGJ/T93-95）《土工程勘探规范》(GB50021-2001)3.监理目标为使基桩检测质量达到设计和规范要求，检测流程符合规范、规程，监理对其实行全过程控制。用预防为主的指导思想，根据实际情况进行事前(主要是基桩检测方案)、事中（检测试验过程）和事后（检测结果分析）控制，确保实现基桩检测质量始终处于受控制状态，为设计和施工质量提供可靠的检测资料。4、质量控制要点4.1审查检测单位的资质情况和检测人员的持证上岗情况。4.2检测方案审查24.2.1检测方法是否符合国家现行规范标准要求,是否符合设计要求。4.2.2试验的抽样率应符合要求。4.2.3审查试验桩入土后的间歇期应足够。4.2.4试验安全措施应完善。4.2.5监督检测单位与业主签订的合同执行情况。4.3仪器设备检查4.3.1所有仪器、设备、传感器、计量器均应处于检定有效期内，且工作状态正常。静载试验用的千斤顶、千分表和高应变试验的应力传感器、速度传感器等，应提交检定、标定曲线。4.3.2静载试验的锚桩（配重）、横梁和高应变试验的锤重应符合试验规定的要求。4.3.3千斤顶、千分表、压力表、传感器的量程应符合试验要求。4.4检测过程的监督4.4.1桩头处理应符合试验要求。4.4.2试验方法、试验步骤、试验终结应符合规定的要求。如静载的分级、每级加荷量、读表时间间隔、稳定标准、终止加荷条件是否正确;高应变的锤重、落距、锤垫是否合适等等，都是监督的重点。对重要的试验状态数据，监理将进行记录，以利于平行控制。4.4.3试验安全措施应落实。4.5对基桩检测报告的监督管理4.5.1测试工作必须做到认真负责，数据读取及时，资料整理真实。桩基检测的技术报告反映了检测的综合水平，监理人员对其进行认真分析。对技术报告中反映的问题，监理可以要求基桩检测单位加以解3释、补充分析或补充试验。4.5.2单桩静载试验报告一般应同时附有Q-s曲线、s-logQ曲线、s-logT曲线。对于水平试验一般同时附有Q-T-X曲线、Q-X曲线、Q-△X/△Q曲线。测试曲线应比较平滑、自然，呈单调性。单桩的试验值、标准值的确定应符合规范要求。4.5.3高应变试验曲线拟合时间断不应少于5L/C；曲线前端首波上升沿速度曲线与力曲线应基本重合，曲线尾部速度、力曲线应归零；拟合完成时计算曲线与实测曲线吻合良好，一般曲线拟合系数Mq不大于5；拟合计算的贯入度与实测贯入度吻合良好；桩身结构完整性系数的β值应与桩身完整性线一致，必要时可用低应变法验证；拟合选用的桩、土参数，如Quake,Jc、Ri、Zi等，应在岩土工程和材料力学参数指标的合理范围之内。各单元所选用的土的最大弹性位移不得超过该单元的最大计算值。4.5.4低应变试验的时程曲线，首波峰不应太宽；桩底应清晰可辨；缺陷峰的相位应与结论一致，即同相峰为缩颈缺陷，反相峰扩颈缺陷，缺陷位置应与缺陷峰的对应时间段成正比；波速取值应合理，一般灌注桩（C25左右），砼平均波速大都为3400-3900m/s，预制桩（C25左右），砼平均波速大都为3800-4200m/s。4.5.4报告结论应规范，用语严谨肯定，质与量的描述要明确，严禁模棱两可，含糊其辞。对技术报告中反映的问题,监理可以要求桩基检测单位加以解释或补充分析或补充试验。
