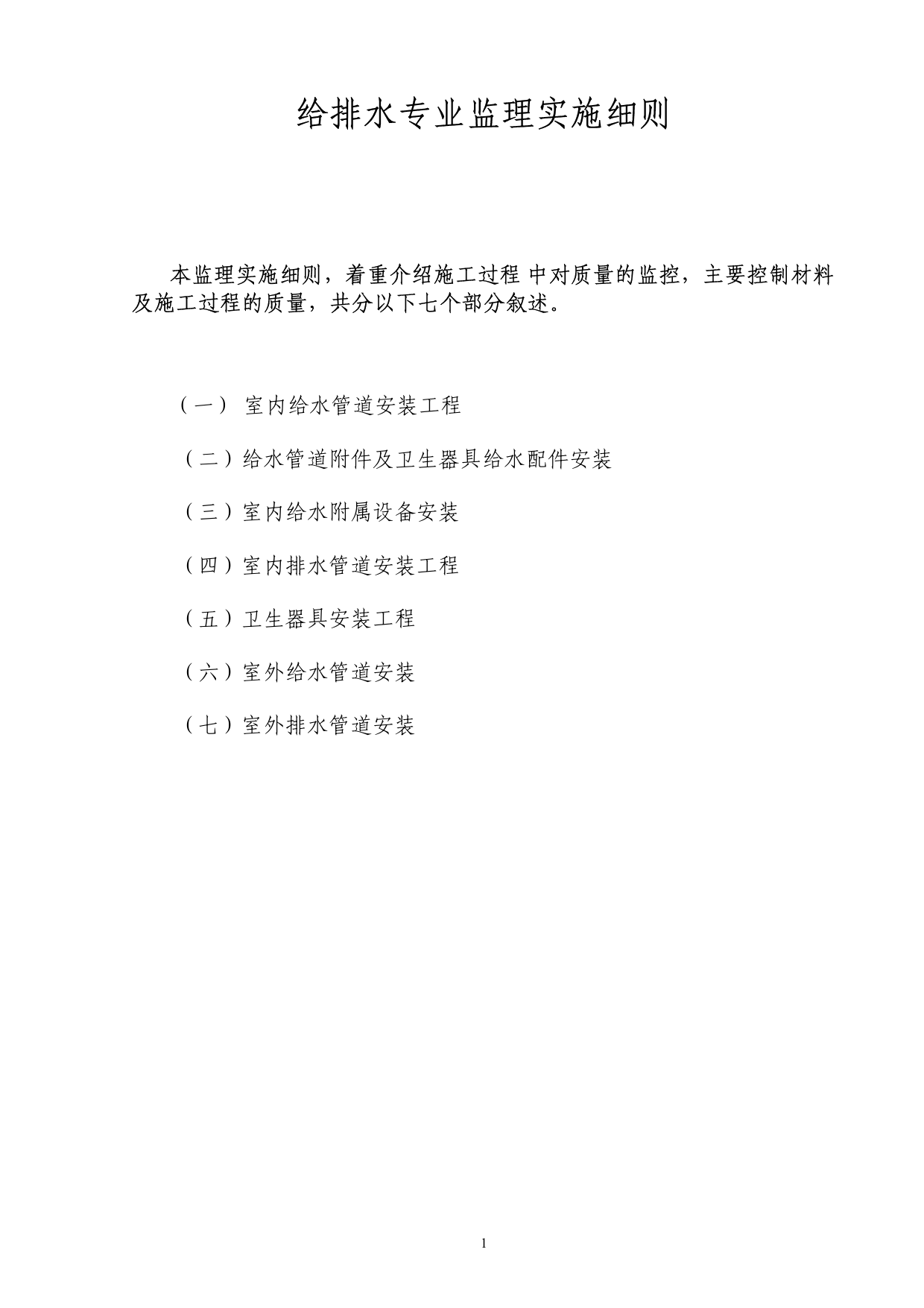

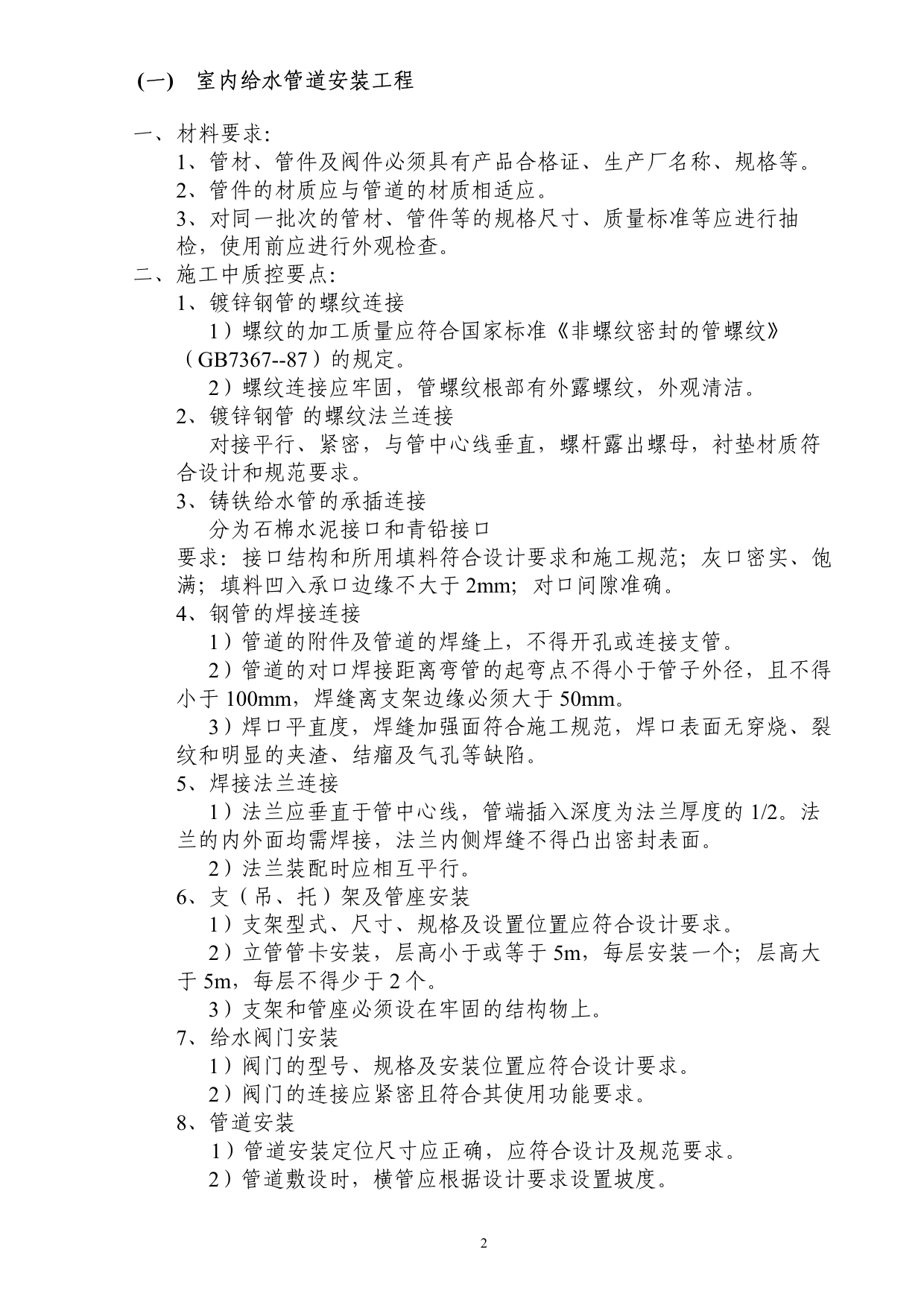

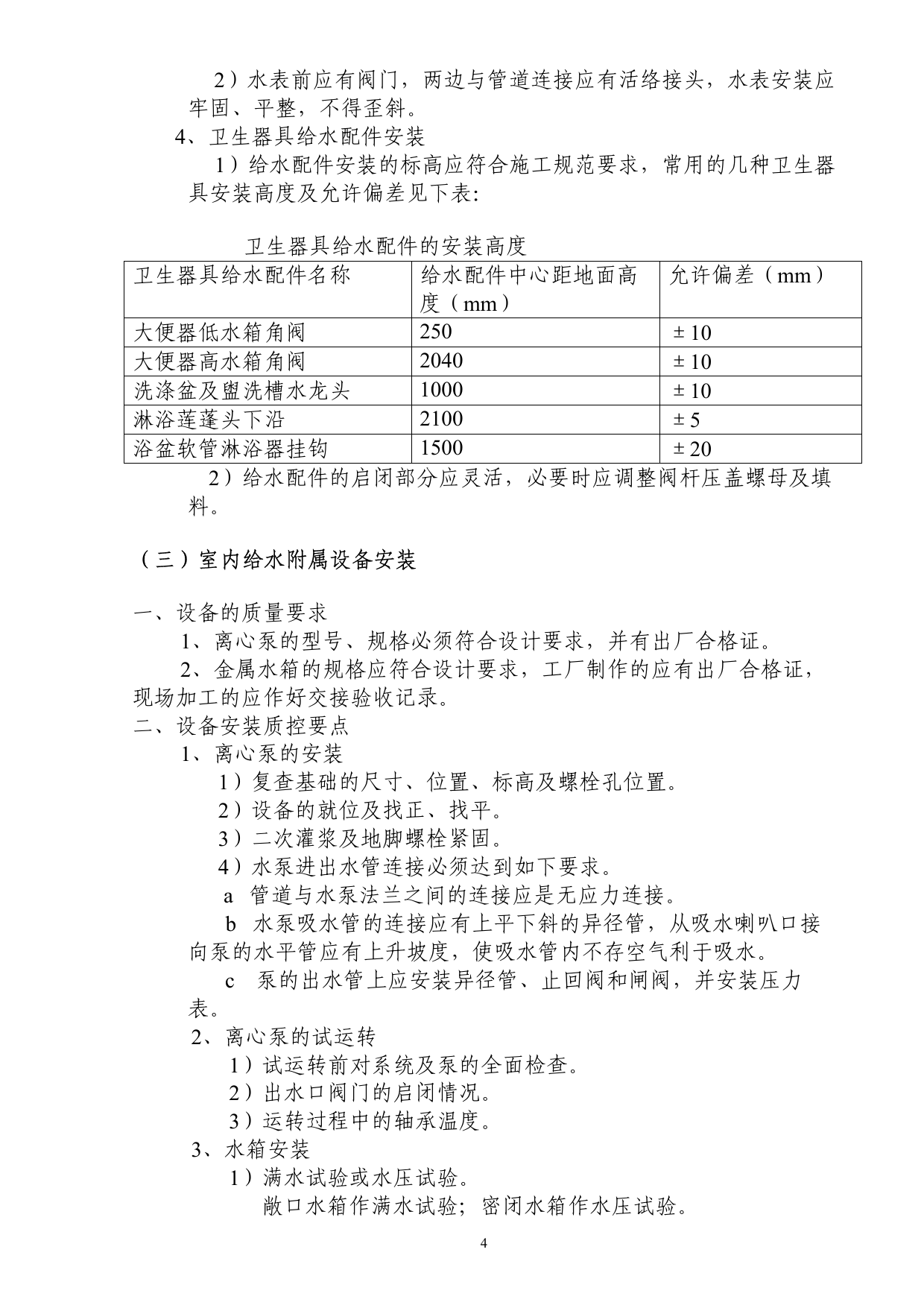

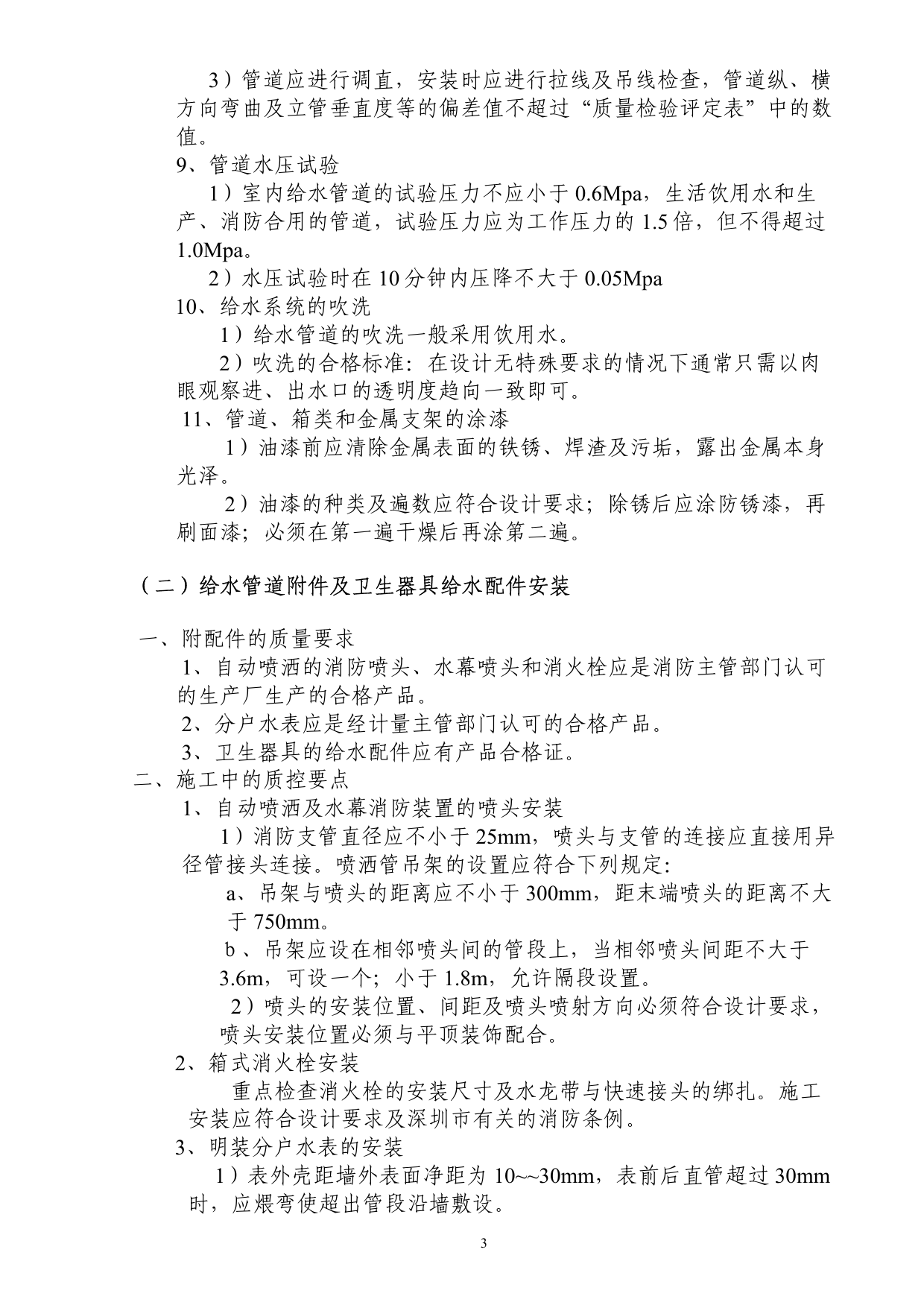

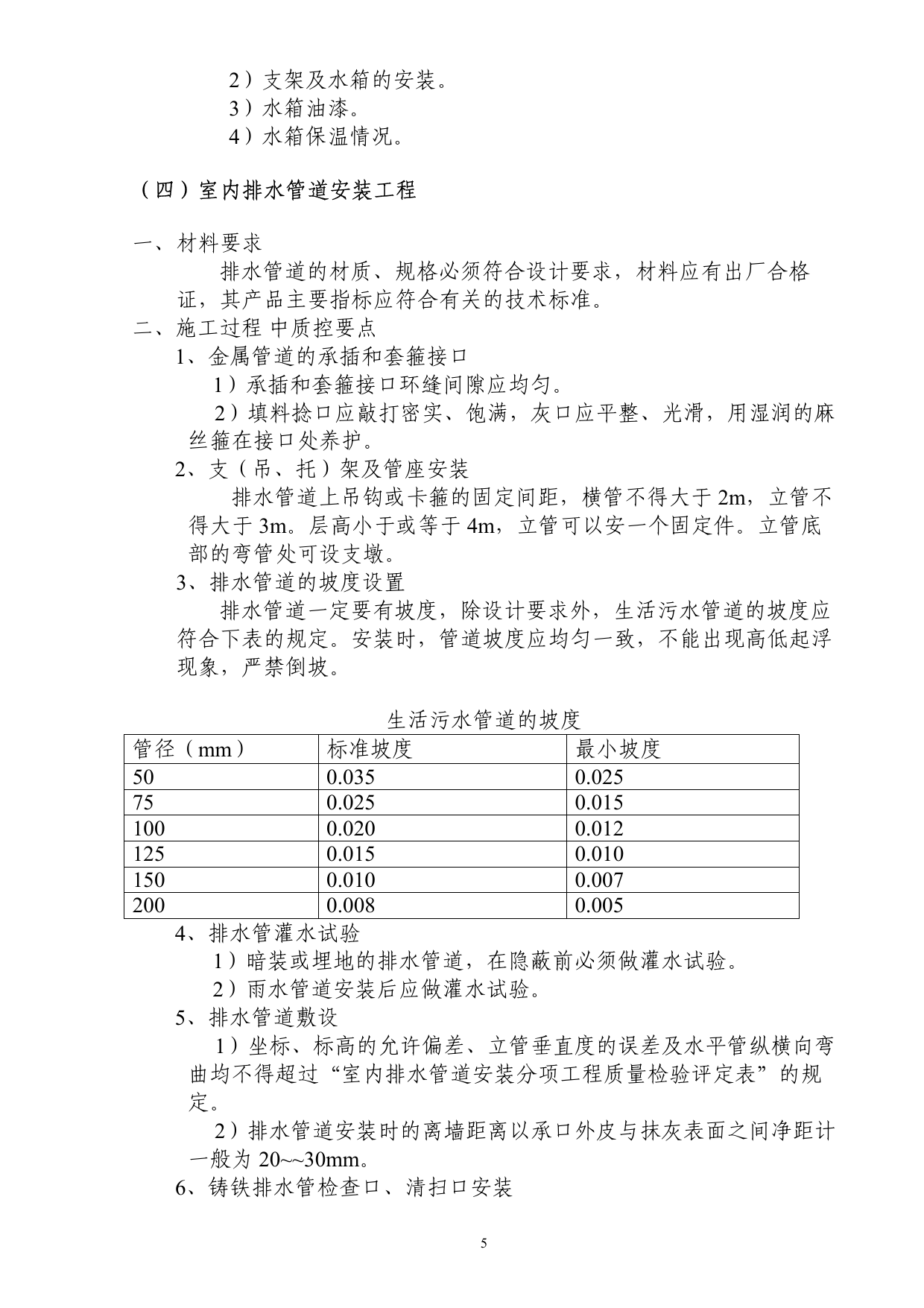

1给排水专业监理实施细则本监理实施细则，着重介绍施工过程中对质量的监控，主要控制材料及施工过程的质量，共分以下七个部分叙述。（一）室内给水管道安装工程（二）给水管道附件及卫生器具给水配件安装（三）室内给水附属设备安装（四）室内排水管道安装工程（五）卫生器具安装工程（六）室外给水管道安装（七）室外排水管道安装2(一)室内给水管道安装工程一、材料要求：1、管材、管件及阀件必须具有产品合格证、生产厂名称、规格等。2、管件的材质应与管道的材质相适应。3、对同一批次的管材、管件等的规格尺寸、质量标准等应进行抽检，使用前应进行外观检查。二、施工中质控要点：1、镀锌钢管的螺纹连接1）螺纹的加工质量应符合国家标准《非螺纹密封的管螺纹》（GB7367--87）的规定。2）螺纹连接应牢固，管螺纹根部有外露螺纹，外观清洁。2、镀锌钢管的螺纹法兰连接对接平行、紧密，与管中心线垂直，螺杆露出螺母，衬垫材质符合设计和规范要求。3、铸铁给水管的承插连接分为石棉水泥接口和青铅接口要求：接口结构和所用填料符合设计要求和施工规范；灰口密实、饱满；填料凹入承口边缘不大于2mm；对口间隙准确。4、钢管的焊接连接1）管道的附件及管道的焊缝上，不得开孔或连接支管。2）管道的对口焊接距离弯管的起弯点不得小于管子外径，且不得小于100mm，焊缝离支架边缘必须大于50mm。3）焊口平直度，焊缝加强面符合施工规范，焊口表面无穿烧、裂纹和明显的夹渣、结瘤及气孔等缺陷。5、焊接法兰连接1）法兰应垂直于管中心线，管端插入深度为法兰厚度的1/2。法兰的内外面均需焊接，法兰内侧焊缝不得凸出密封表面。2）法兰装配时应相互平行。6、支（吊、托）架及管座安装1）支架型式、尺寸、规格及设置位置应符合设计要求。2）立管管卡安装，层高小于或等于5m，每层安装一个；层高大于5m，每层不得少于2个。3）支架和管座必须设在牢固的结构物上。7、给水阀门安装1）阀门的型号、规格及安装位置应符合设计要求。2）阀门的连接应紧密且符合其使用功能要求。8、管道安装1）管道安装定位尺寸应正确，应符合设计及规范要求。2）管道敷设时，横管应根据设计要求设置坡度。33）管道应进行调直，安装时应进行拉线及吊线检查，管道纵、横方向弯曲及立管垂直度等的偏差值不超过“质量检验评定表”中的数值。9、管道水压试验1）室内给水管道的试验压力不应小于0.6Mpa，生活饮用水和生产、消防合用的管道，试验压力应为工作压力的1.5倍，但不得超过1.0Mpa。2）水压试验时在10分钟内压降不大于0.05Mpa10、给水系统的吹洗1）给水管道的吹洗一般采用饮用水。2）吹洗的合格标准：在设计无特殊要求的情况下通常只需以肉眼观察进、出水口的透明度趋向一致即可。11、管道、箱类和金属支架的涂漆1）油漆前应清除金属表面的铁锈、焊渣及污垢，露出金属本身光泽。2）油漆的种类及遍数应符合设计要求；除锈后应涂防锈漆，再刷面漆；必须在第一遍干燥后再涂第二遍。（二）给水管道附件及卫生器具给水配件安装一、附配件的质量要求1、自动喷洒的消防喷头、水幕喷头和消火栓应是消防主管部门认可的生产厂生产的合格产品。2、分户水表应是经计量主管部门认可的合格产品。3、卫生器具的给水配件应有产品合格证。二、施工中的质控要点1、自动喷洒及水幕消防装置的喷头安装1）消防支管直径应不小于25mm，喷头与支管的连接应直接用异径管接头连接。喷洒管吊架的设置应符合下列规定：a、吊架与喷头的距离应不小于300mm，距末端喷头的距离不大于750mm。ｂ、吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设一个；小于1.8m，允许隔段设置。2）喷头的安装位置、间距及喷头喷射方向必须符合设计要求，喷头安装位置必须与平顶装饰配合。2、箱式消火栓安装重点检查消火栓的安装尺寸及水龙带与快速接头的绑扎。施工安装应符合设计要求及深圳市有关的消防条例。3、明装分户水表的安装1）表外壳距墙外表面净距为10~~30mm，表前后直管超过30mm时，应煨弯使超出管段沿墙敷设。42）水表前应有阀门，两边与管道连接应有活络接头，水表安装应牢固、平整，不得歪斜。4、卫生器具给水配件安装1）给水配件安装的标高应符合施工规范要求，常用的几种卫生器具安装高度及允许偏差见下表：卫生器具给水配件的安装高度卫生器具给水配件名称给水配件中心距地面高度（mm）允许偏差（mm）大便器低水箱角阀250±10大便器高水箱角阀2040±10洗涤盆及盥洗槽水龙头1000±10淋浴莲蓬头下沿2100±5浴盆软管淋浴器挂钩1500±202）给水配件的启闭部分应灵活，必要时应调整阀杆压盖螺母及填料。（三）室内给水附属设备安装一、设备的质量要求1、离心泵的型号、规格必须符合设计要求，并有出厂合格证。2、金属水箱的规格应符合设计要求，工厂制作的应有出厂合格证，现场加工的应作好交接验收记录。二、设备安装质控要点1、离心泵的安装1）复查基础的尺寸、位置、标高及螺栓孔位置。2）设备的就位及找正、找平。3）二次灌浆及地脚螺栓紧固。4）水泵进出水管连接必须达到如下要求。a管道与水泵法兰之间的连接应是无应力连接。b水泵吸水管的连接应有上平下斜的异径管，从吸水喇叭口接向泵的水平管应有上升坡度，使吸水管内不存空气利于吸水。c泵的出水管上应安装异径管、止回阀和闸阀，并安装压力表。2、离心泵的试运转1）试运转前对系统及泵的全面检查。2）出水口阀门的启闭情况。3）运转过程中的轴承温度。3、水箱安装1）满水试验或水压试验。敞口水箱作满水试验；密闭水箱作水压试验。52）支架及水箱的安装。3）水箱油漆。4）水箱保温情况。（四）室内排水管道安装工程一、材料要求排水管道的材质、规格必须符合设计要求，材料应有出厂合格证，其产品主要指标应符合有关的技术标准。二、施工过程中质控要点1、金属管道的承插和套箍接口1）承插和套箍接口环缝间隙应均匀。2）填料捻口应敲打密实、饱满，灰口应平整、光滑，用湿润的麻丝箍在接口处养护。2、支（吊、托）架及管座安装排水管道上吊钩或卡箍的固定间距，横管不得大于2m，立管不得大于3m。层高小于或等于4m，立管可以安一个固定件。立管底部的弯管处可设支墩。3、排水管道的坡度设置排水管道一定要有坡度，除设计要求外，生活污水管道的坡度应符合下表的规定。安装时，管道坡度应均匀一致，不能出现高低起浮现象，严禁倒坡。生活污水管道的坡度管径（mm）标准坡度最小坡度500.0350.025750.0250.0151000.0200.0121250.0150.0101500.0100.0072000.0080.0054、排水管灌水试验1）暗装或埋地的排水管道，在隐蔽前必须做灌水试验。2）雨水管道安装后应做灌水试验。5、排水管道敷设1）坐标、标高的允许偏差、立管垂直度的误差及水平管纵横向弯曲均不得超过“室内排水管道安装分项工程质量检验评定表”的规定。2）排水管道安装时的离墙距离以承口外皮与抹灰表面之间净距计一般为20~~30mm。6、铸铁排水管检查口、清扫口安装
