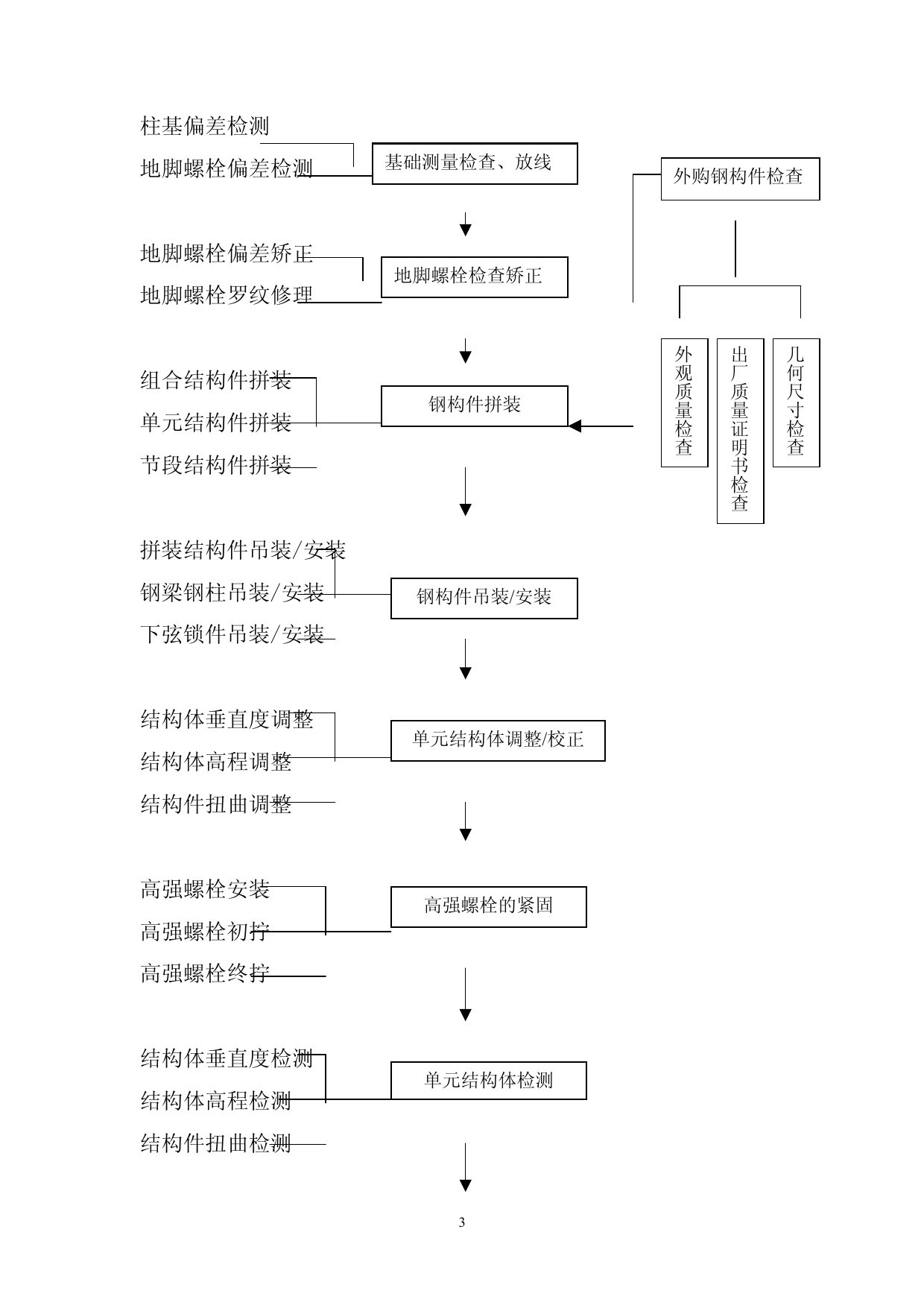

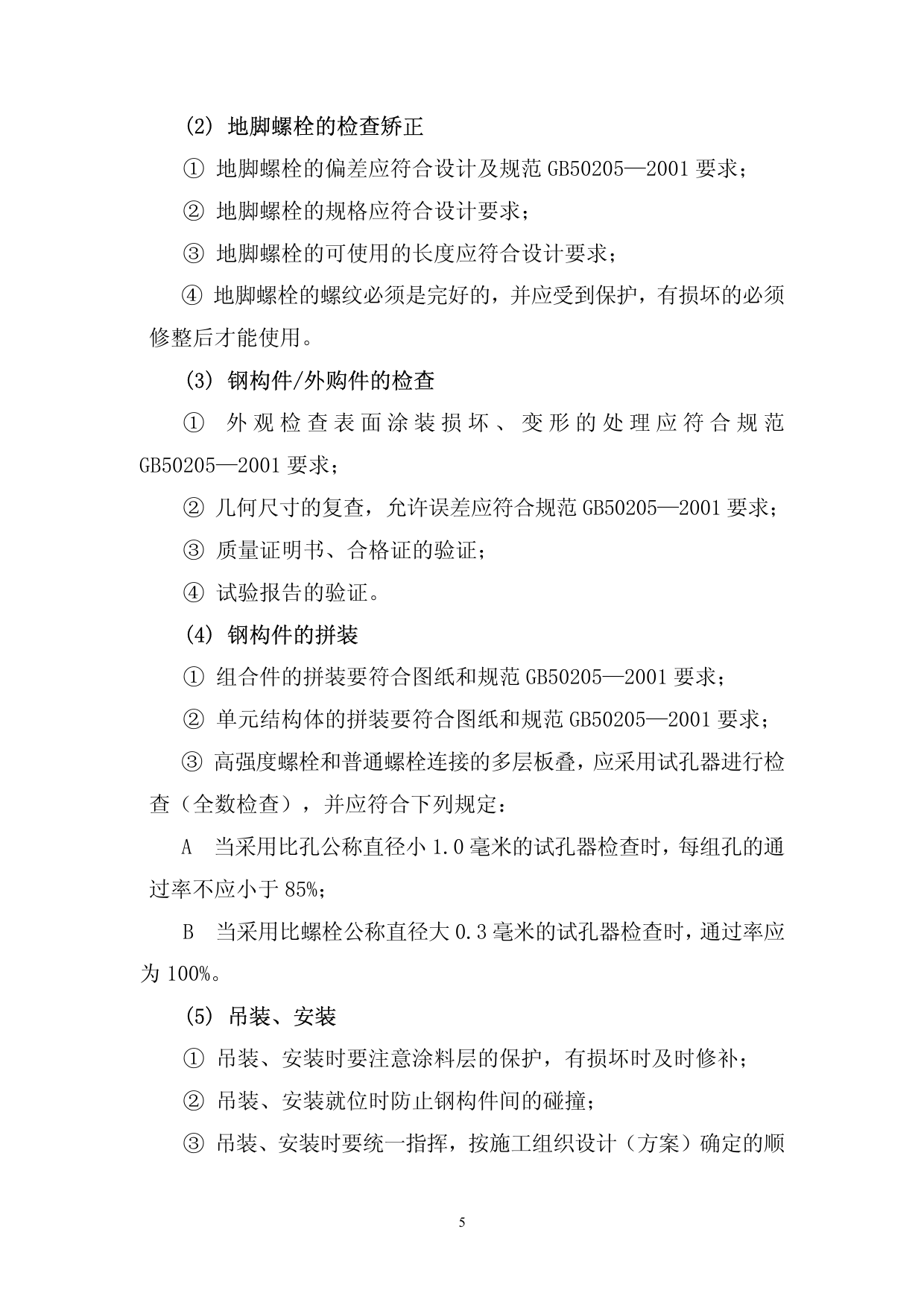

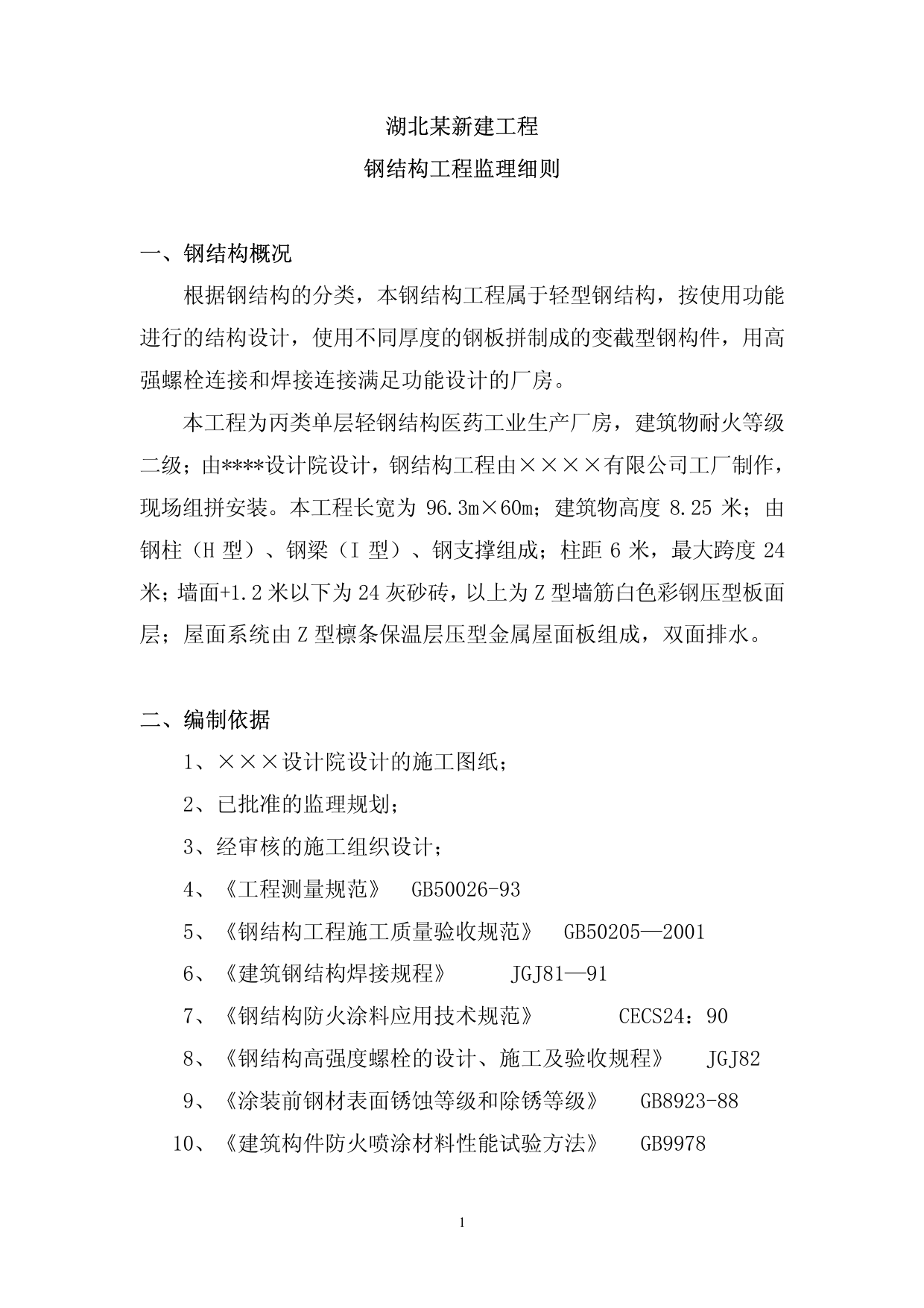

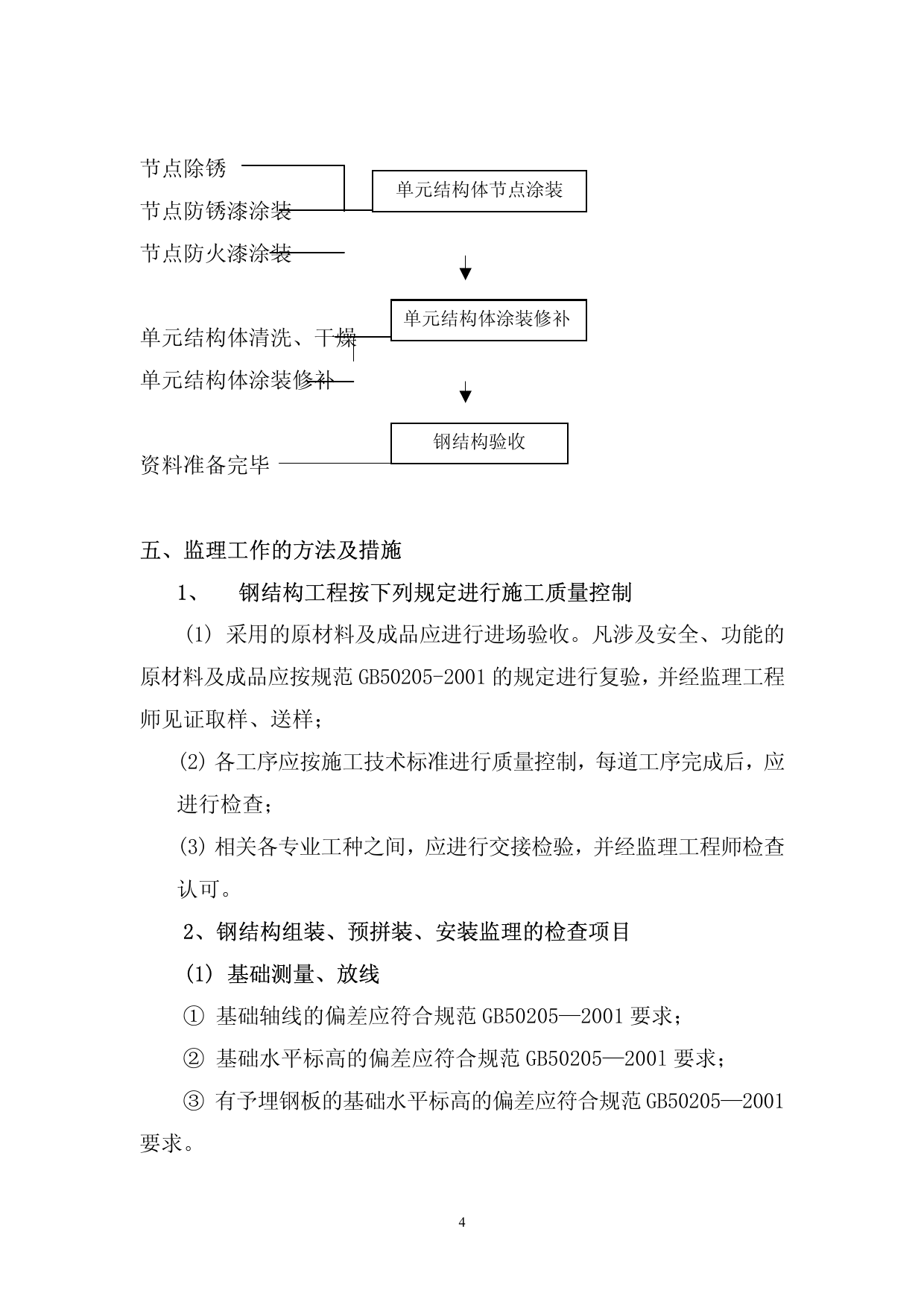

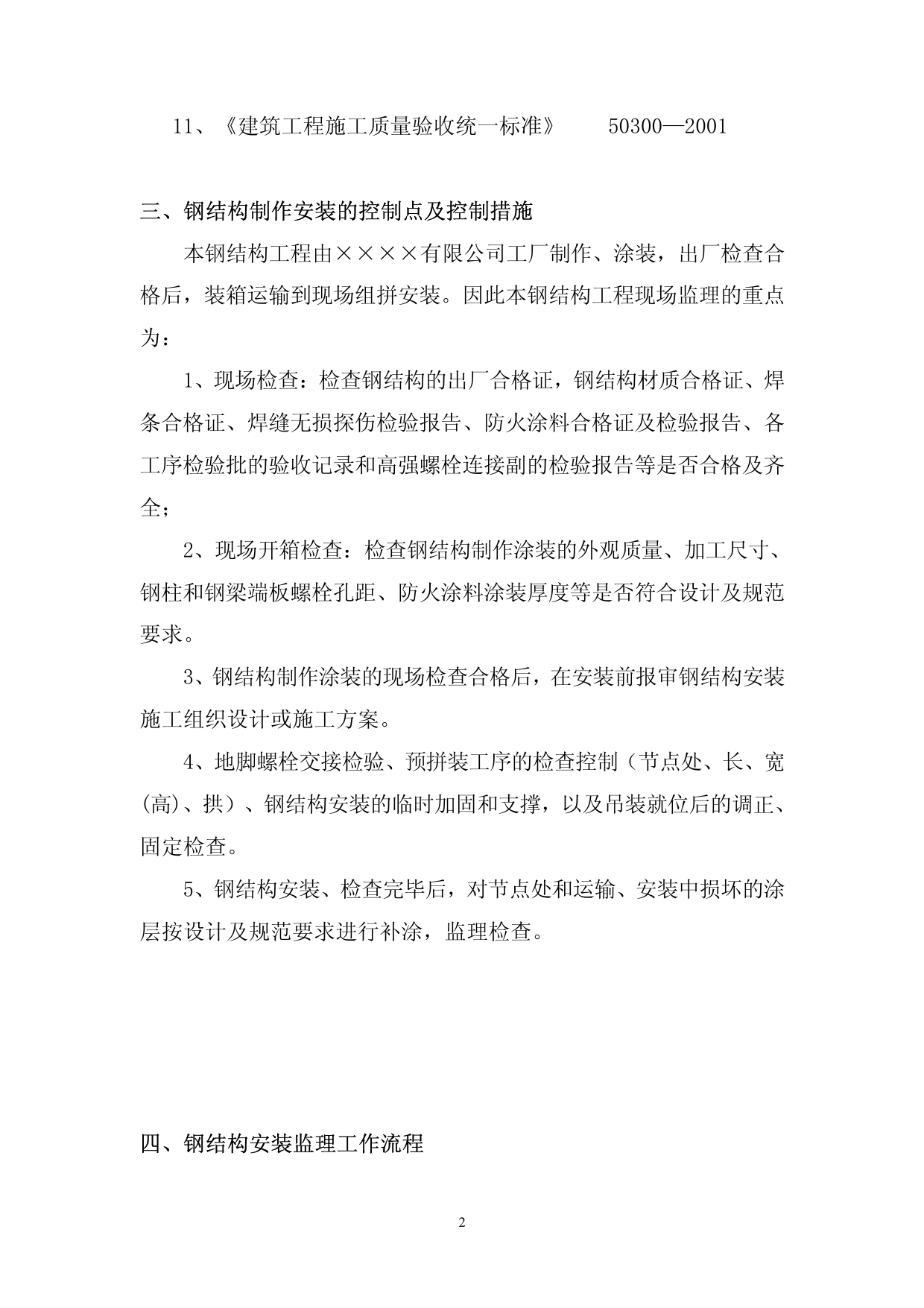

1湖北某新建工程钢结构工程监理细则一、钢结构概况根据钢结构的分类，本钢结构工程属于轻型钢结构，按使用功能进行的结构设计，使用不同厚度的钢板拼制成的变截型钢构件，用高强螺栓连接和焊接连接满足功能设计的厂房。本工程为丙类单层轻钢结构医药工业生产厂房，建筑物耐火等级二级；由****设计院设计，钢结构工程由××××有限公司工厂制作，现场组拼安装。本工程长宽为96.3m×60m；建筑物高度8.25米；由钢柱（H型）、钢梁（I型）、钢支撑组成；柱距6米，最大跨度24米；墙面+1.2米以下为24灰砂砖，以上为Z型墙筋白色彩钢压型板面层；屋面系统由Z型檩条保温层压型金属屋面板组成，双面排水。二、编制依据1、×××设计院设计的施工图纸；2、已批准的监理规划；3、经审核的施工组织设计；4、《工程测量规范》GB50026-935、《钢结构工程施工质量验收规范》GB50205—20016、《建筑钢结构焊接规程》JGJ81—917、《钢结构防火涂料应用技术规范》CECS24：908、《钢结构高强度螺栓的设计、施工及验收规程》JGJ829、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-8810、《建筑构件防火喷涂材料性能试验方法》GB9978211、《建筑工程施工质量验收统一标准》50300—2001三、钢结构制作安装的控制点及控制措施本钢结构工程由××××有限公司工厂制作、涂装，出厂检查合格后，装箱运输到现场组拼安装。因此本钢结构工程现场监理的重点为：1、现场检查：检查钢结构的出厂合格证，钢结构材质合格证、焊条合格证、焊缝无损探伤检验报告、防火涂料合格证及检验报告、各工序检验批的验收记录和高强螺栓连接副的检验报告等是否合格及齐全；2、现场开箱检查：检查钢结构制作涂装的外观质量、加工尺寸、钢柱和钢梁端板螺栓孔距、防火涂料涂装厚度等是否符合设计及规范要求。3、钢结构制作涂装的现场检查合格后，在安装前报审钢结构安装施工组织设计或施工方案。4、地脚螺栓交接检验、预拼装工序的检查控制（节点处、长、宽(高)、拱）、钢结构安装的临时加固和支撑，以及吊装就位后的调正、固定检查。5、钢结构安装、检查完毕后，对节点处和运输、安装中损坏的涂层按设计及规范要求进行补涂，监理检查。四、钢结构安装监理工作流程3柱基偏差检测地脚螺栓偏差检测地脚螺栓偏差矫正地脚螺栓罗纹修理组合结构件拼装单元结构件拼装节段结构件拼装拼装结构件吊装/安装钢梁钢柱吊装/安装下弦锁件吊装/安装结构体垂直度调整结构体高程调整结构件扭曲调整高强螺栓安装高强螺栓初拧高强螺栓终拧结构体垂直度检测结构体高程检测结构件扭曲检测基础测量检查、放线地脚螺栓检查矫正钢构件拼装钢构件吊装/安装单元结构体调整/校正高强螺栓的紧固单元结构体检测外购钢构件检查外观质量检查出厂质量证明书检查几何尺寸检查4节点除锈节点防锈漆涂装节点防火漆涂装单元结构体清洗、干燥单元结构体涂装修补资料准备完毕五、监理工作的方法及措施1、钢结构工程按下列规定进行施工质量控制(1)采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按规范GB50205-2001的规定进行复验，并经监理工程师见证取样、送样；(2)各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查；(3)相关各专业工种之间，应进行交接检验，并经监理工程师检查认可。2、钢结构组装、预拼装、安装监理的检查项目(1)基础测量、放线①基础轴线的偏差应符合规范GB50205—2001要求；②基础水平标高的偏差应符合规范GB50205—200l要求；③有予埋钢板的基础水平标高的偏差应符合规范GB50205—2001要求。单元结构体节点涂装单元结构体涂装修补钢结构验收5(2)地脚螺栓的检查矫正①地脚螺栓的偏差应符合设计及规范GB50205—2001要求；②地脚螺栓的规格应符合设计要求；③地脚螺栓的可使用的长度应符合设计要求；④地脚螺栓的螺纹必须是完好的，并应受到保护，有损坏的必须修整后才能使用。(3)钢构件/外购件的检查①外观检查表面涂装损坏、变形的处理应符合规范GB50205—2001要求；②几何尺寸的复查，允许误差应符合规范GB50205—2001要求；③质量证明书、合格证的验证；④试验报告的验证。(4)钢构件的拼装①组合件的拼装要符合图纸和规范GB50205—2001要求；②单元结构体的拼装要符合图纸和规范GB50205—2001要求；③高强度螺栓和普通螺栓连接的多层板叠，应采用试孔器进行检查（全数检查），并应符合下列规定：A当采用比孔公称直径小1.0毫米的试孔器检查时，每组孔的通过率不应小于85%；B当采用比螺栓公称直径大0.3毫米的试孔器检查时，通过率应为100%。(5)吊装、安装①吊装、安装时要注意涂料层的保护，有损坏时及时修补；②吊装、安装就位时防止钢构件间的碰撞；③吊装、安装时要统一指挥，按施工组织设计（方案）确定的顺
