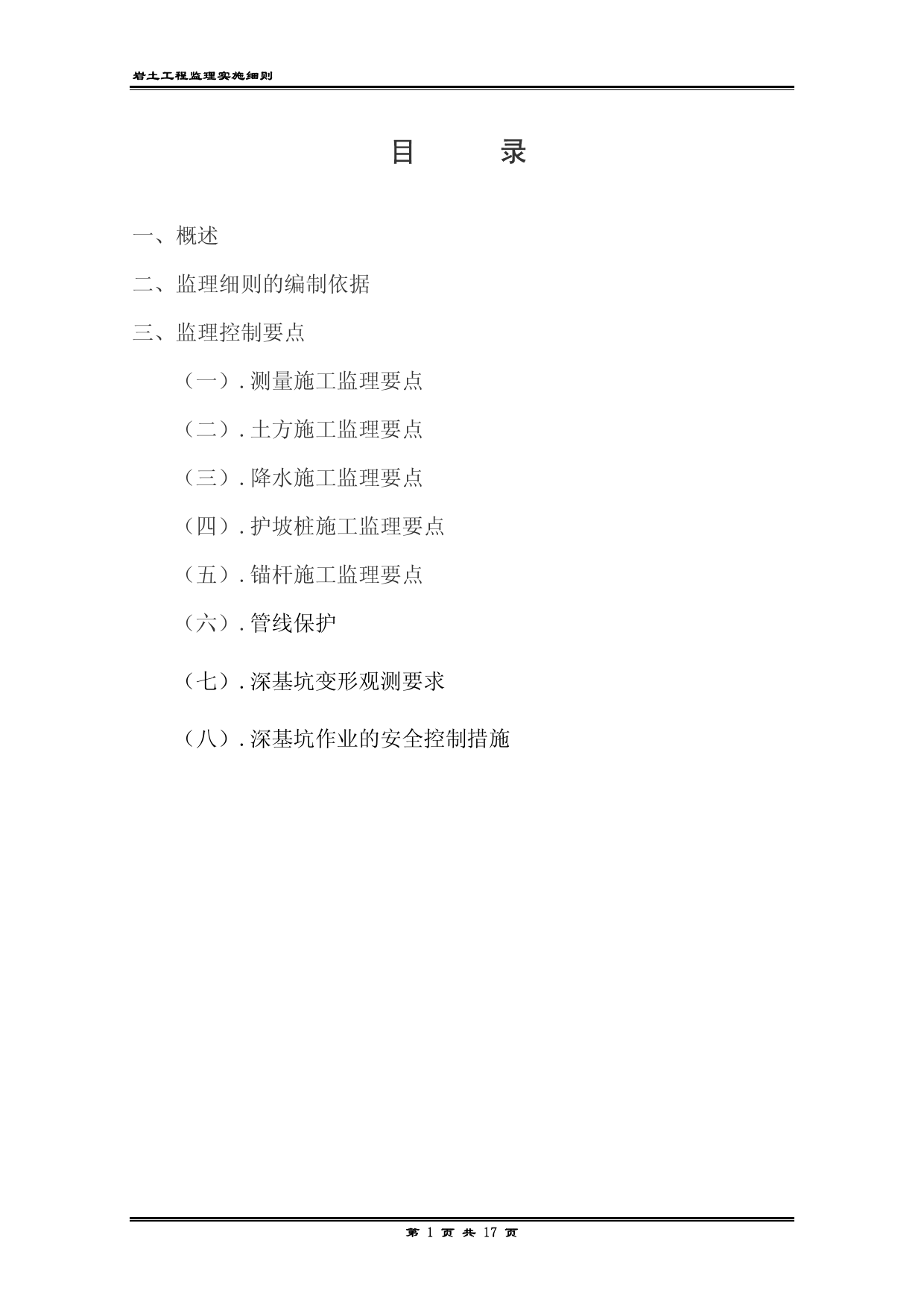

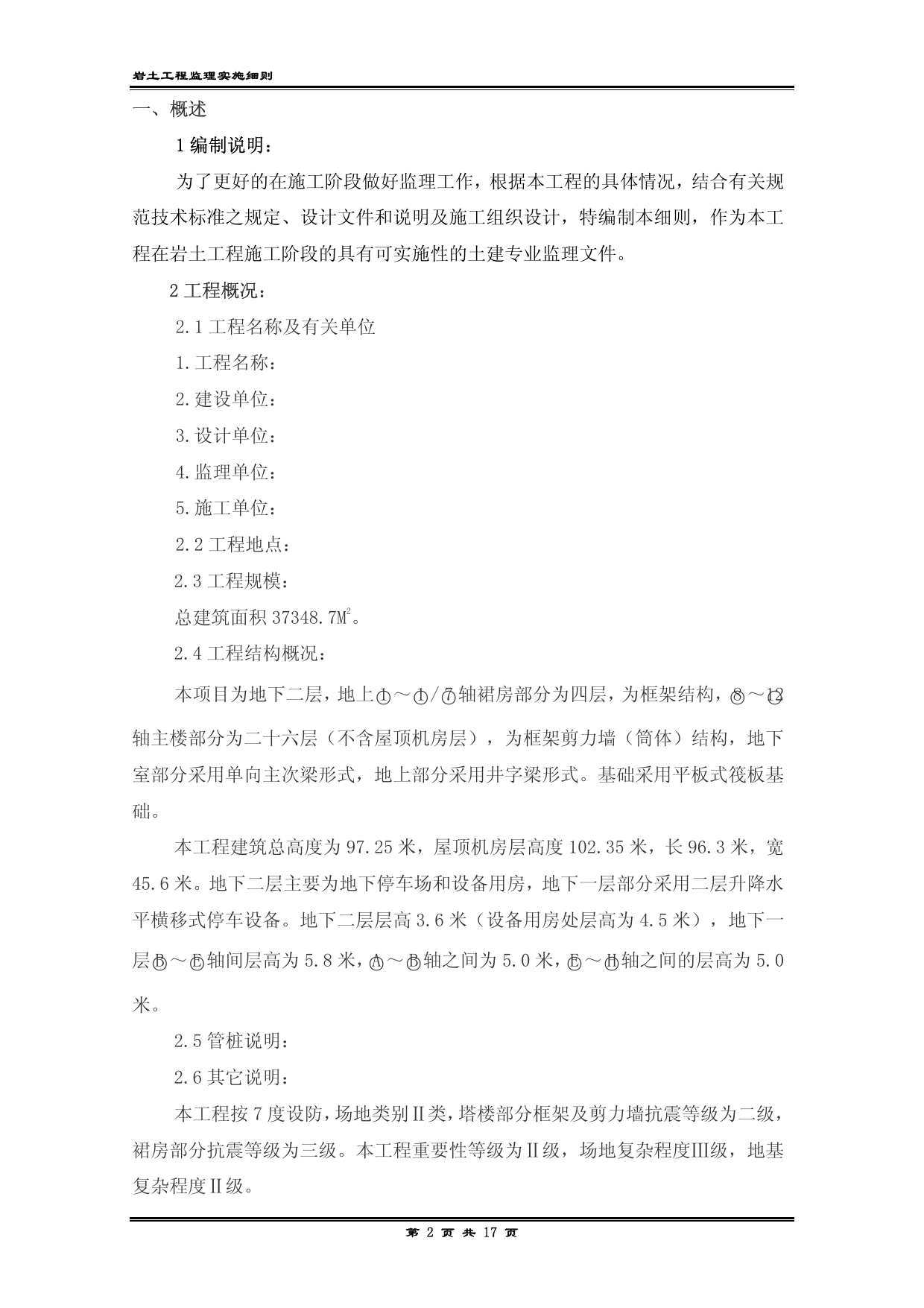

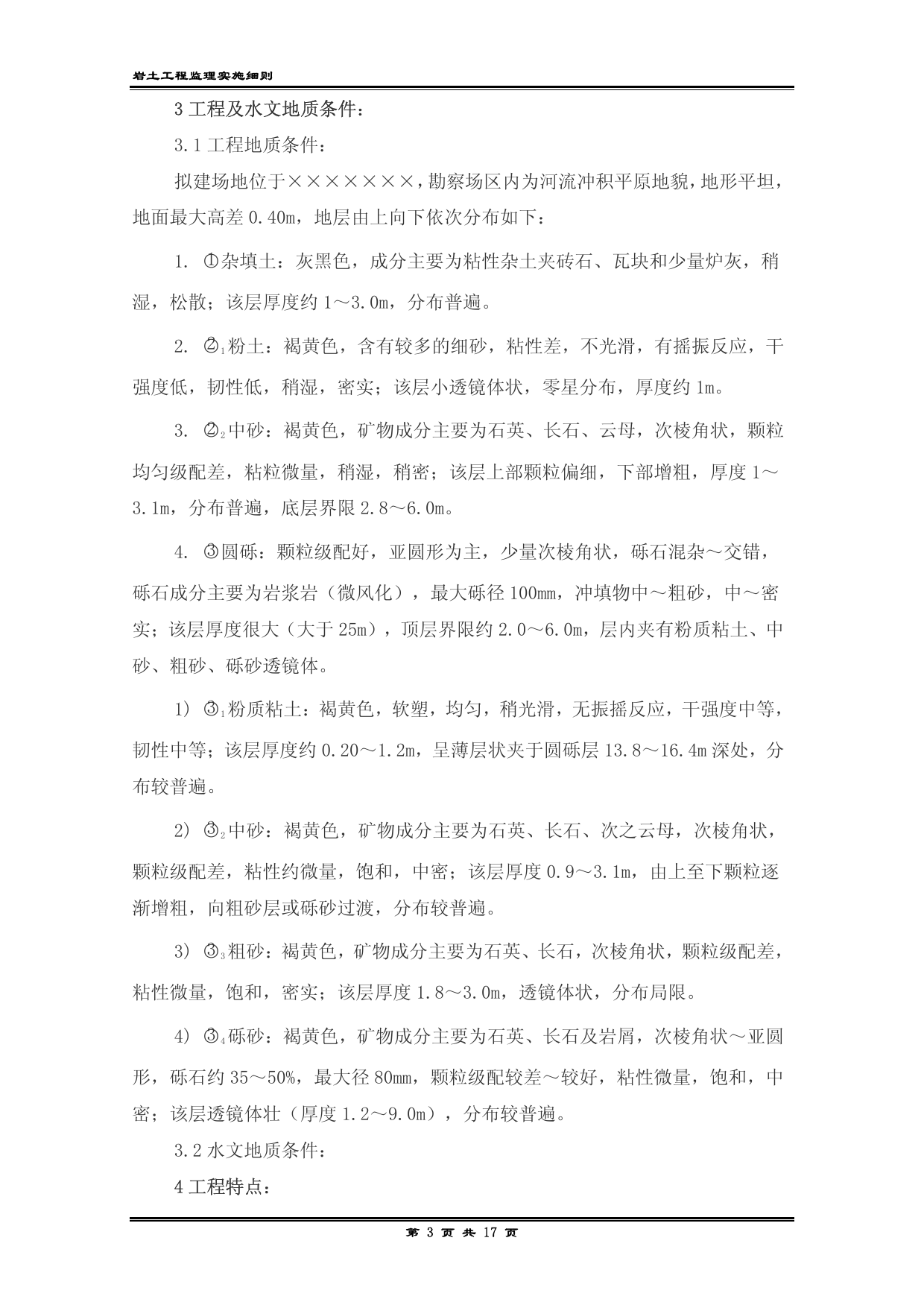

岩土工程监理实施细则第1页共17页目录一、概述二、监理细则的编制依据三、监理控制要点（一）.测量施工监理要点（二）.土方施工监理要点（三）.降水施工监理要点（四）.护坡桩施工监理要点（五）.锚杆施工监理要点（六）.管线保护（七）.深基坑变形观测要求（八）.深基坑作业的安全控制措施岩土工程监理实施细则第2页共17页一、概述1编制说明：为了更好的在施工阶段做好监理工作，根据本工程的具体情况，结合有关规范技术标准之规定、设计文件和说明及施工组织设计，特编制本细则，作为本工程在岩土工程施工阶段的具有可实施性的土建专业监理文件。2工程概况：2.1工程名称及有关单位1.工程名称：2.建设单位：3.设计单位：4.监理单位：5.施工单位：2.2工程地点：2.3工程规模：总建筑面积37348.7M2。2.4工程结构概况：本项目为地下二层，地上○1～○1/○7轴裙房部分为四层，为框架结构，○8～○12轴主楼部分为二十六层（不含屋顶机房层），为框架剪力墙（筒体）结构，地下室部分采用单向主次梁形式，地上部分采用井字梁形式。基础采用平板式筏板基础。本工程建筑总高度为97.25米，屋顶机房层高度102.35米，长96.3米，宽45.6米。地下二层主要为地下停车场和设备用房，地下一层部分采用二层升降水平横移式停车设备。地下二层层高3.6米（设备用房处层高为4.5米），地下一层○B～○E轴间层高为5.8米，○A～○B轴之间为5.0米，○E～○H轴之间的层高为5.0米。2.5管桩说明：2.6其它说明：本工程按7度设防，场地类别Ⅱ类，塔楼部分框架及剪力墙抗震等级为二级，裙房部分抗震等级为三级。本工程重要性等级为Ⅱ级，场地复杂程度Ⅲ级，地基复杂程度Ⅱ级。岩土工程监理实施细则第3页共17页3工程及水文地质条件：3.1工程地质条件：拟建场地位于×××××××，勘察场区内为河流冲积平原地貌，地形平坦，地面最大高差0.40m，地层由上向下依次分布如下：1.○1杂填土：灰黑色，成分主要为粘性杂土夹砖石、瓦块和少量炉灰，稍湿，松散；该层厚度约1～3.0m，分布普遍。2.○21粉土：褐黄色，含有较多的细砂，粘性差，不光滑，有摇振反应，干强度低，韧性低，稍湿，密实；该层小透镜体状，零星分布，厚度约1m。3.○22中砂：褐黄色，矿物成分主要为石英、长石、云母，次棱角状，颗粒均匀级配差，粘粒微量，稍湿，稍密；该层上部颗粒偏细，下部增粗，厚度1～3.1m，分布普遍，底层界限2.8～6.0m。4.○3圆砾：颗粒级配好，亚圆形为主，少量次棱角状，砾石混杂～交错，砾石成分主要为岩浆岩（微风化），最大砾径100mm，冲填物中～粗砂，中～密实；该层厚度很大（大于25m），顶层界限约2.0～6.0m，层内夹有粉质粘土、中砂、粗砂、砾砂透镜体。1)○31粉质粘土：褐黄色，软塑，均匀，稍光滑，无振摇反应，干强度中等，韧性中等；该层厚度约0.20～1.2m，呈薄层状夹于圆砾层13.8～16.4m深处，分布较普遍。2)○32中砂：褐黄色，矿物成分主要为石英、长石、次之云母，次棱角状，颗粒级配差，粘性约微量，饱和，中密；该层厚度0.9～3.1m，由上至下颗粒逐渐增粗，向粗砂层或砾砂过渡，分布较普遍。3)○33粗砂：褐黄色，矿物成分主要为石英、长石，次棱角状，颗粒级配差，粘性微量，饱和，密实；该层厚度1.8～3.0m，透镜体状，分布局限。4)○34砾砂：褐黄色，矿物成分主要为石英、长石及岩屑，次棱角状～亚圆形，砾石约35～50%，最大径80mm，颗粒级配较差～较好，粘性微量，饱和，中密；该层透镜体壮（厚度1.2～9.0m），分布较普遍。3.2水文地质条件：4工程特点：岩土工程监理实施细则第4页共17页4.1基础埋深大，地下水位高水量大，位于××××××，基坑稳定性要求高。4.2分项工程复杂纷繁，地层条件差、工期紧。4.3工程质量要求高，对桩位偏差与垂直度要求高。4.4文明施工要求严，要树立良好工程形象。二、监理细则的编制依据1.委托监理合同2.施工合同3.《岩土工程勘察报告》及部分设计图纸4.《建筑基坑支护技术规程》（JGJ120-99）5.《建筑地基基础工程施工质量验收规范》（GB50202-2002）6.《建筑工程施工质量验收实施细则》（DB21/1234-2003）7.《建筑边坡工程技术规范》（GB50330-2002）8.《建筑与市政降水工程技术规范》（JGJ/T111-98）9.《工程建设标准强制性条文》房屋建筑部分（2002年版）10.《建筑桩基技术规范》（JGJ94-94）11.《建筑地基基础设计规范》（GB50007-2002）12.《建筑地基处理技术规范》JGJ79-2002三、监理控制要点（一）、测量监理要点1、施工测量监理计划1）.项目监理部针对工程特点和施工组织设计，编制施工测量监理工作计划。2）.施工测量监理工作计划，内容包括序号、工作内容、责任人员和工作标准。2、测量监理工作要点1）.施工测量方案审查审查测量方案是施工测量监理的基础工作。通过审查施工测量方案可以落实承包商的施工测量准备，判断承包商施工测量方面的素质。坚持承包商自检合格后，再提交报验单（附有测量成果）的验收程序。2）.施工测量仪器核查对照施工组织设计中的施工测量仪器目录，核查承包商的测量仪器型号、精度登记、校验记录。通过核查确认本工程使用的仪器满足测量要求，确保仪器使用时岩土工程监理实施细则第5页共17页在有效检测期内。3）.引测点保护检查检查引测点是否被混凝土固定，并判断是否有设置保护栏杆的必要。当判断必要是，应当指示承包商设置保护栏杆。4）.建筑物定位复测按照规划执法规定，在放线检查完毕，下道工序施工之前协助业主安排建筑物定位复测。对于建筑施工测量，首先是建筑物轴线测设，一般应根据总平面图上所给出的建筑物设计位置进行定位，也就是把建筑物的轴线交点标定在地面上，然后再根据这些交点进行详细放样，建筑物轴线的测设主要有根据规划道路红线测设建筑物轴线的方法。监理工程师在审查、复核主轴线时，应有针对性采取措施：根据规划道路红线测设的建筑物轴线：首先，审查核实新建筑物的设计位置与红线关系是否得到政府规划部门的批准；检查核实规划部门提供的建筑红线数据、平面控制坐标的准确性；检查设计总平面图坐标数据的准确性。然后，根据规划红线复核施工单位测设的主轴线，并要求施工单位在轴线的延长线上打制桩，以便在开挖基槽后作为恢复轴线的依据。5）.结构平面控制要求和监督承包商使用水准仪引测标高，并进行往返测量与基准点校核，误差在规范控制范围内。建筑物的主轴线测好后，监理工程师应进一步详细复核测设建筑物各轴线的交点位置（中心桩），测设时，应检查复核房屋轴线距离（误差不得超过1/2000）。控制桩是向上投测轴线的依据，监理工程师应要求施工单位布设的控制桩钉在槽外2～4m的地方。为了便于向上引点，可设在较远的地方。（二）、土方施工监理控制要点：1、事前控制：1）组织有关监理人猿学习相关图纸、技术资料、施工规范和质量标准。2）工程项目施工前，组织相关图纸会审。3）基坑开挖前施工单位应根据支护结构形式、挖深、地质条件、施工方法、周围环境、工期、气候和地面荷载等资料制定施工方案。监理工程师审查施工方案，主要审核内容包括：主要施工方法、质量保证措施、安全保证措施、进度计划、机具设备计划、劳动力使用计划、产品保护措施等。施工方案经监理审批同意，并报业主批准后方可实施。4）监理工程师审查施工组织设计，主要内容包括：开挖机械的选定、开挖程序、
