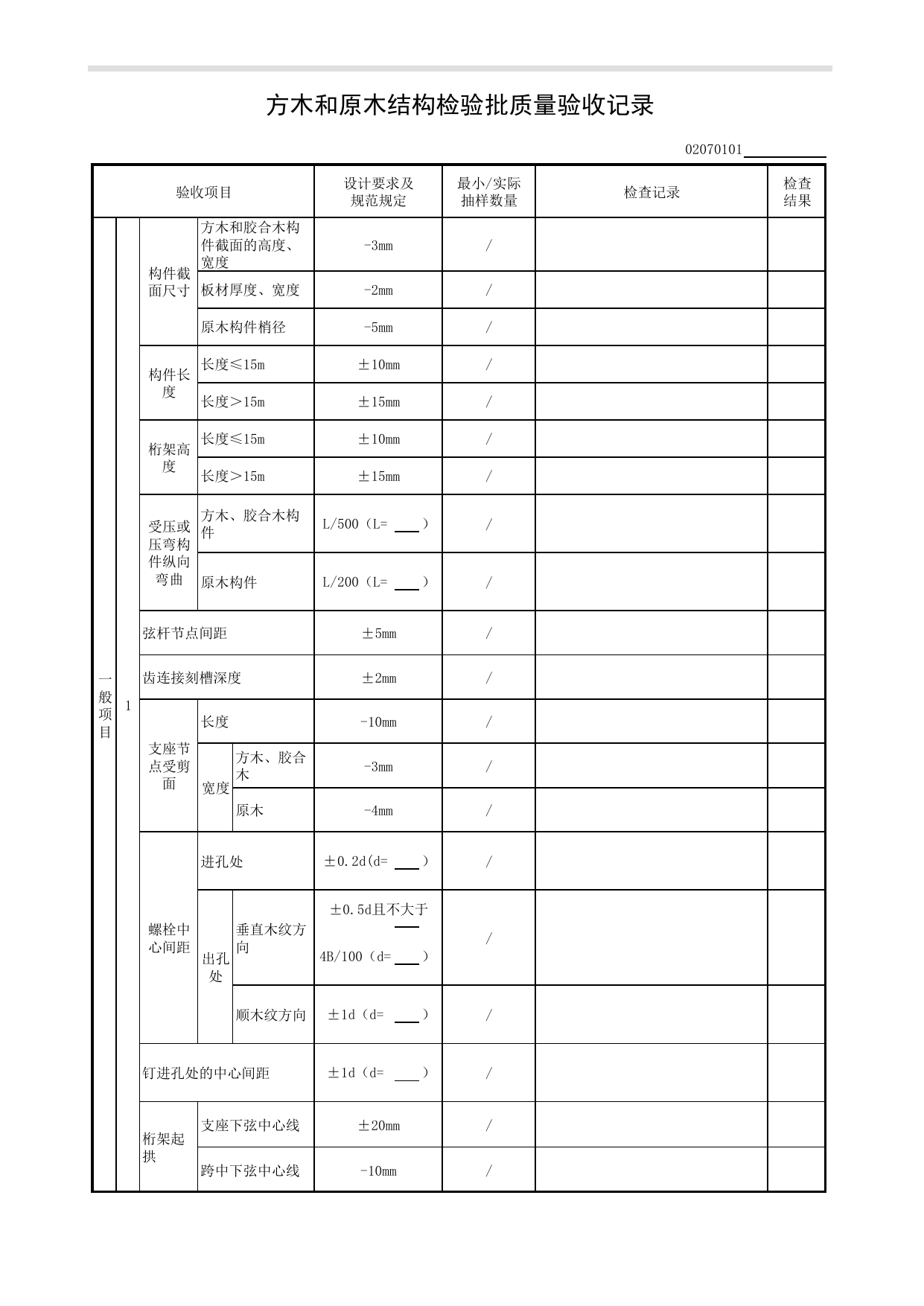

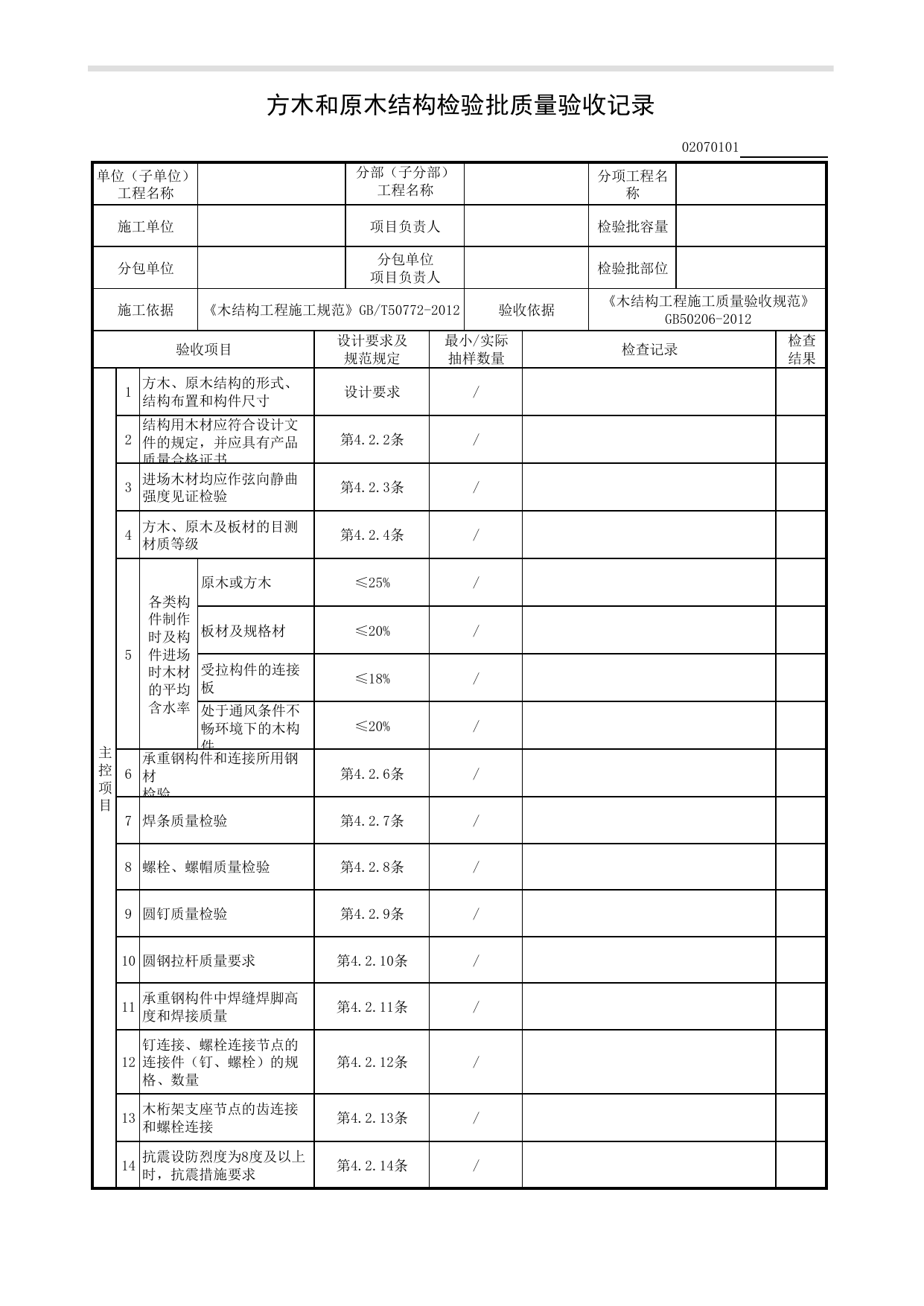

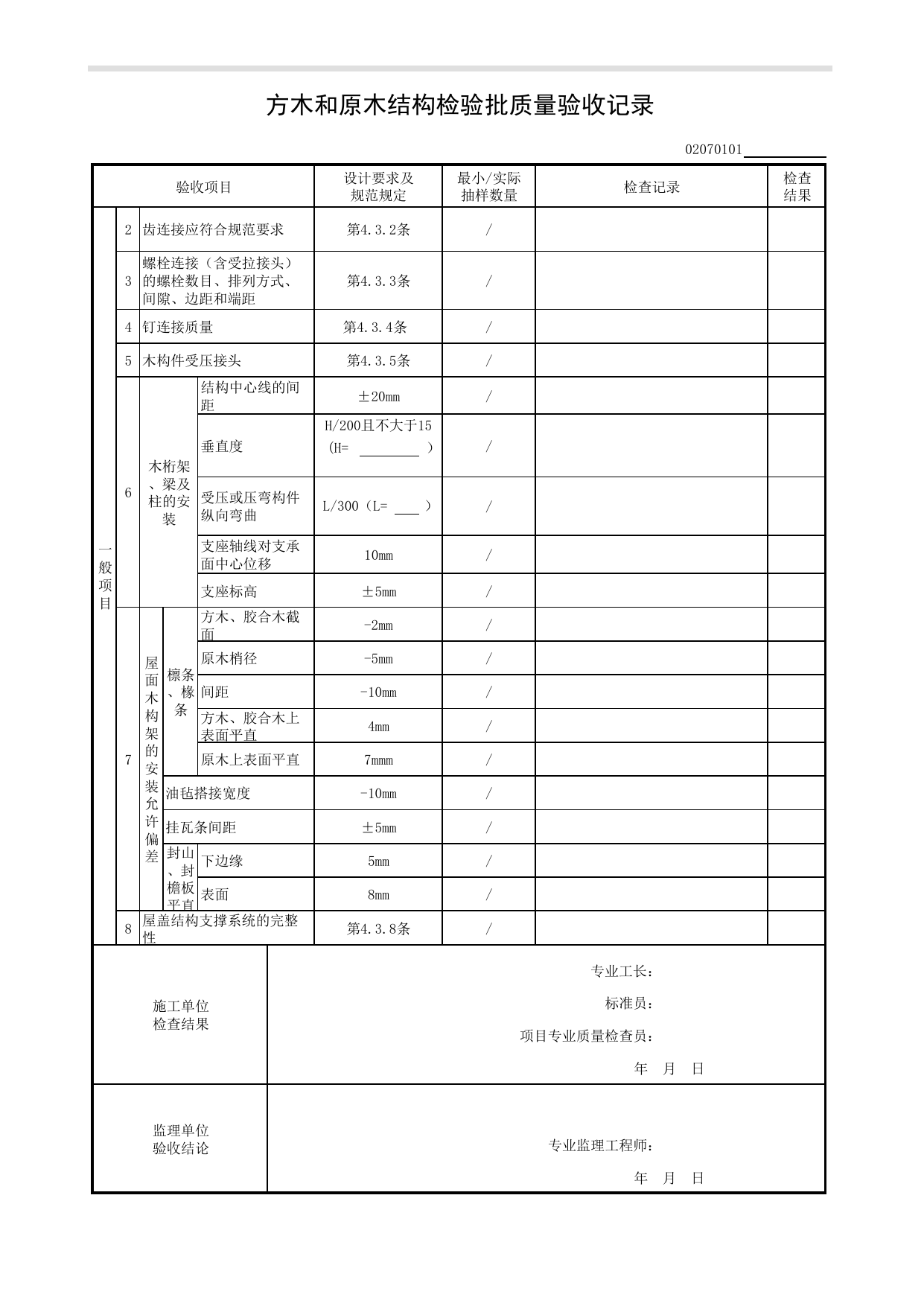

方木和原木结构检验批质量验收记录02070101单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《木结构工程施工规范》GB/T50772-2012验收依据《木结构工程施工质量验收规范》GB50206-2012验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1方木、原木结构的形式、结构布置和构件尺寸设计要求/2结构用木材应符合设计文件的规定，并应具有产品质量合格证书第4.2.2条/3进场木材均应作弦向静曲强度见证检验第4.2.3条/4方木、原木及板材的目测材质等级第4.2.4条/5各类构件制作时及构件进场时木材的平均含水率原木或方木≤25%/板材及规格材≤20%/受拉构件的连接板≤18%/处于通风条件不畅环境下的木构件≤20%/6承重钢构件和连接所用钢材检验第4.2.6条/7焊条质量检验第4.2.7条/8螺栓、螺帽质量检验第4.2.8条/9圆钉质量检验第4.2.9条/10圆钢拉杆质量要求第4.2.10条/11承重钢构件中焊缝焊脚高度和焊接质量第4.2.11条/12钉连接、螺栓连接节点的连接件（钉、螺栓）的规格、数量第4.2.12条/13木桁架支座节点的齿连接和螺栓连接第4.2.13条/14抗震设防烈度为8度及以上时，抗震措施要求第4.2.14条/方木和原木结构检验批质量验收记录02070101验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目1构件截面尺寸方木和胶合木构件截面的高度、宽度-3mm/板材厚度、宽度-2mm/原木构件梢径-5mm/构件长度长度≤15m±10mm/长度＞15m±15mm/桁架高度长度≤15m±10mm/长度＞15m±15mm/受压或压弯构件纵向弯曲方木、胶合木构件L/500（L=）/原木构件L/200（L=）/弦杆节点间距±5mm/齿连接刻槽深度±2mm/支座节点受剪面长度-10mm/宽度方木、胶合木-3mm/原木-4mm/螺栓中心间距进孔处±0.2d(d=）/出孔处垂直木纹方向±0.5d且不大于/4B/100（d=）顺木纹方向±1d（d=）/钉进孔处的中心间距±1d（d=）/桁架起拱支座下弦中心线±20mm/跨中下弦中心线-10mm/方木和原木结构检验批质量验收记录02070101验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2齿连接应符合规范要求第4.3.2条/3螺栓连接（含受拉接头）的螺栓数目、排列方式、间隙、边距和端距第4.3.3条/4钉连接质量第4.3.4条/5木构件受压接头第4.3.5条/6木桁架、梁及柱的安装结构中心线的间距±20mm/垂直度H/200且不大于15/(H=）受压或压弯构件纵向弯曲L/300（L=）/支座轴线对支承面中心位移10mm/支座标高±5mm/7屋面木构架的安装允许偏差檩条、椽条方木、胶合木截面-2mm/原木梢径-5mm/间距-10mm/方木、胶合木上表面平直4mm/原木上表面平直7mmm/油毡搭接宽度-10mm/挂瓦条间距±5mm/封山、封檐板平直下边缘5mm/表面8mm/8屋盖结构支撑系统的完整性第4.3.8条/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
