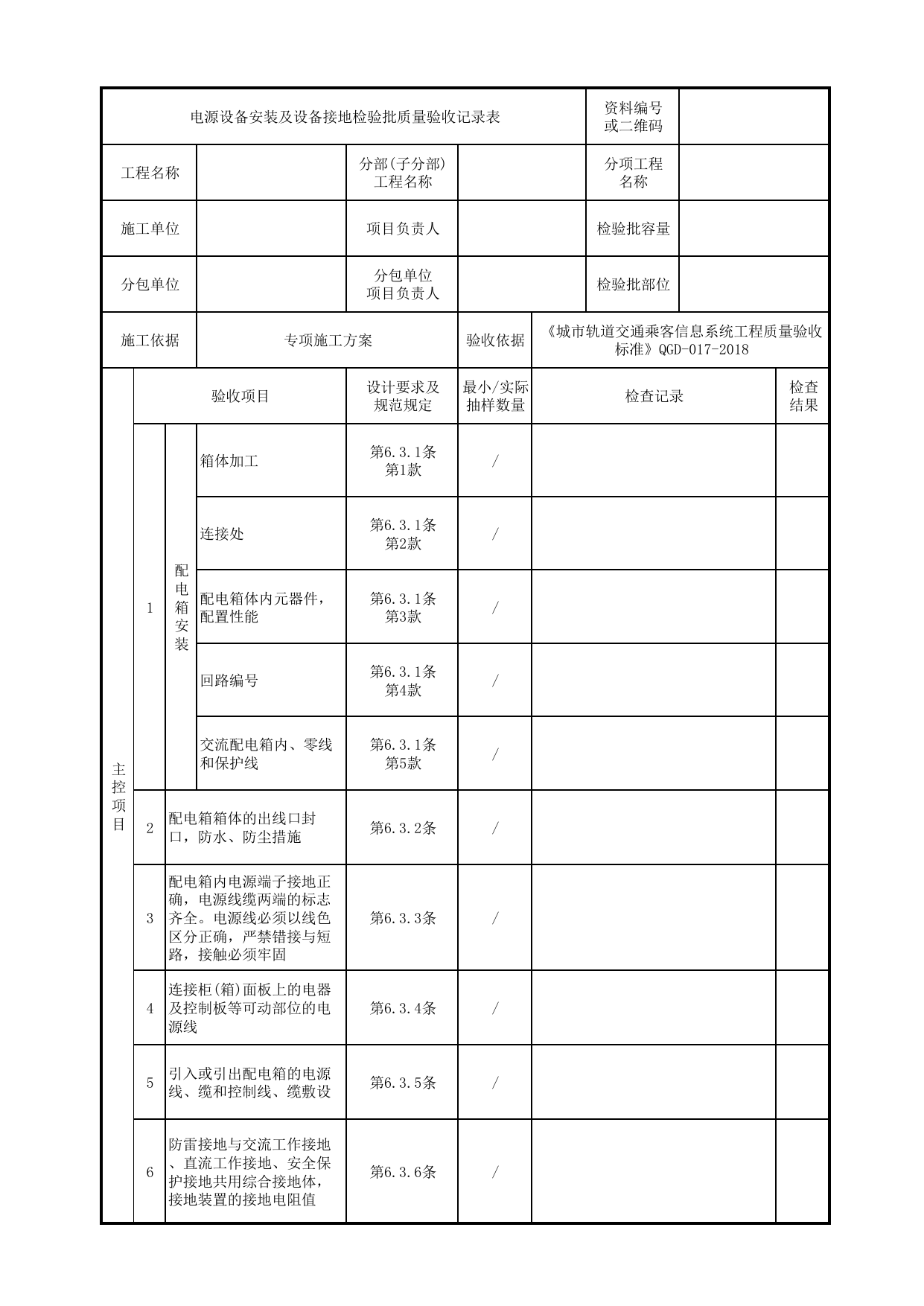

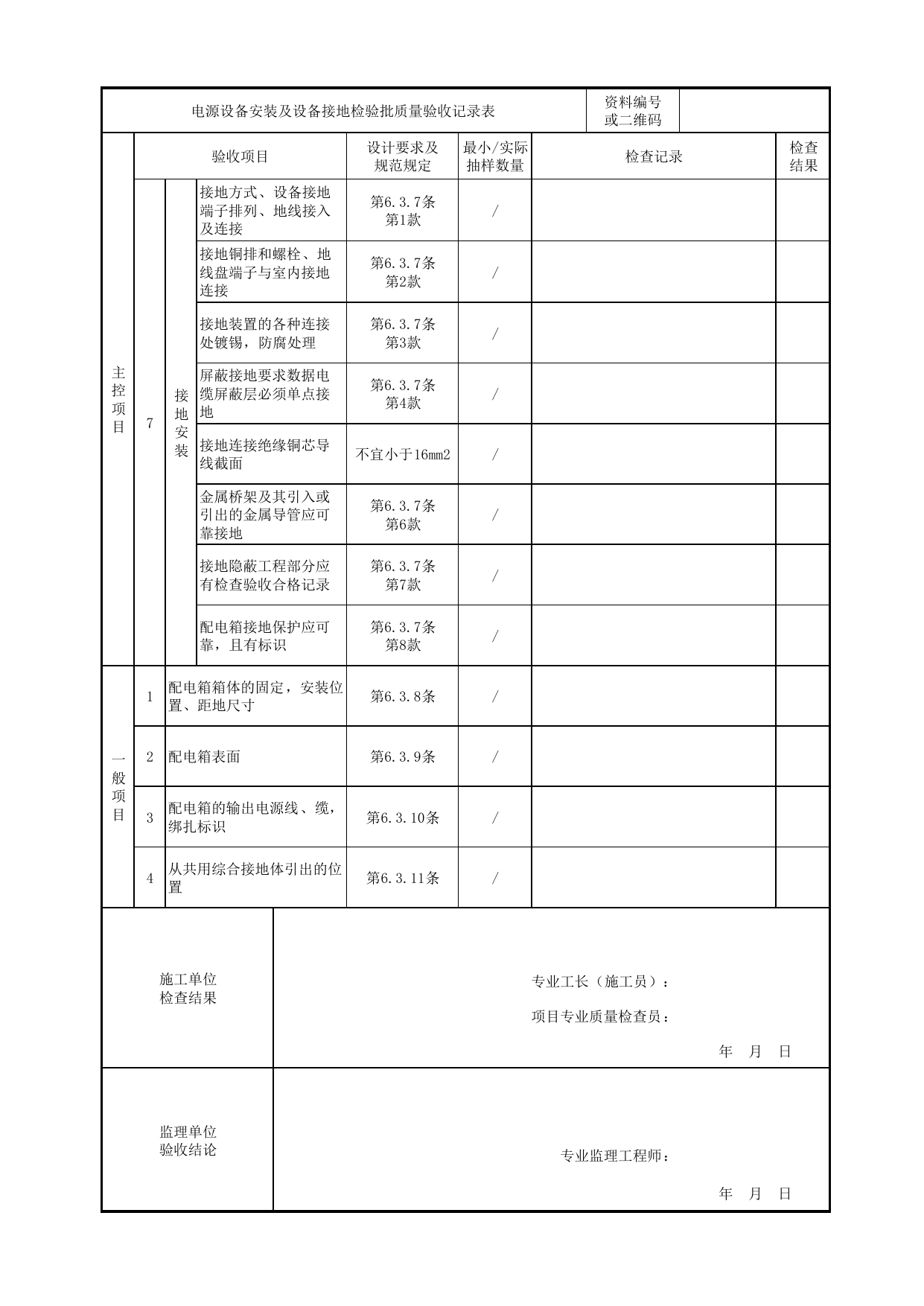

电源设备安装及设备接地检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通乘客信息系统工程质量验收标准》QGD-017-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1配电箱安装箱体加工第6.3.1条第1款/连接处第6.3.1条第2款/配电箱体内元器件，配置性能第6.3.1条第3款/回路编号第6.3.1条第4款/交流配电箱内、零线和保护线第6.3.1条第5款/2配电箱箱体的出线口封口，防水、防尘措施第6.3.2条/3配电箱内电源端子接地正确，电源线缆两端的标志齐全。电源线必须以线色区分正确，严禁错接与短路，接触必须牢固第6.3.3条/4连接柜(箱)面板上的电器及控制板等可动部位的电源线第6.3.4条/5引入或引出配电箱的电源线、缆和控制线、缆敷设第6.3.5条/6防雷接地与交流工作接地、直流工作接地、安全保护接地共用综合接地体，接地装置的接地电阻值第6.3.6条/电源设备安装及设备接地检验批质量验收记录表资料编号或二维码主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果7接地安装接地方式、设备接地端子排列、地线接入及连接第6.3.7条第1款/接地铜排和螺栓、地线盘端子与室内接地连接第6.3.7条第2款/接地装置的各种连接处镀锡，防腐处理第6.3.7条第3款/屏蔽接地要求数据电缆屏蔽层必须单点接地第6.3.7条第4款/接地连接绝缘铜芯导线截面不宜小于16mm2/金属桥架及其引入或引出的金属导管应可靠接地第6.3.7条第6款/接地隐蔽工程部分应有检查验收合格记录第6.3.7条第7款/配电箱接地保护应可靠，且有标识第6.3.7条第8款/一般项目1配电箱箱体的固定，安装位置、距地尺寸第6.3.8条/2配电箱表面第6.3.9条/3配电箱的输出电源线、缆，绑扎标识第6.3.10条/4从共用综合接地体引出的位置第6.3.11条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
