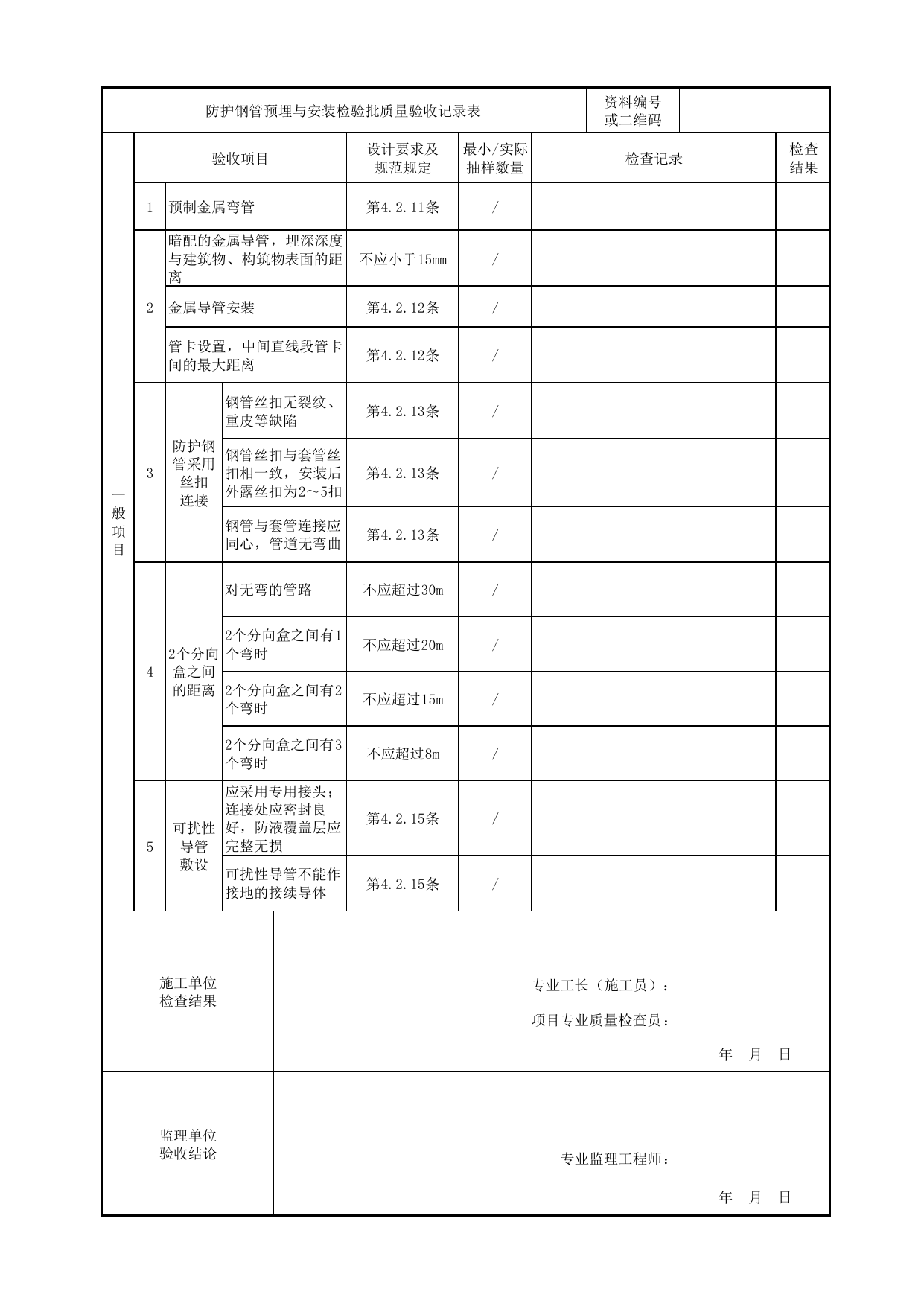

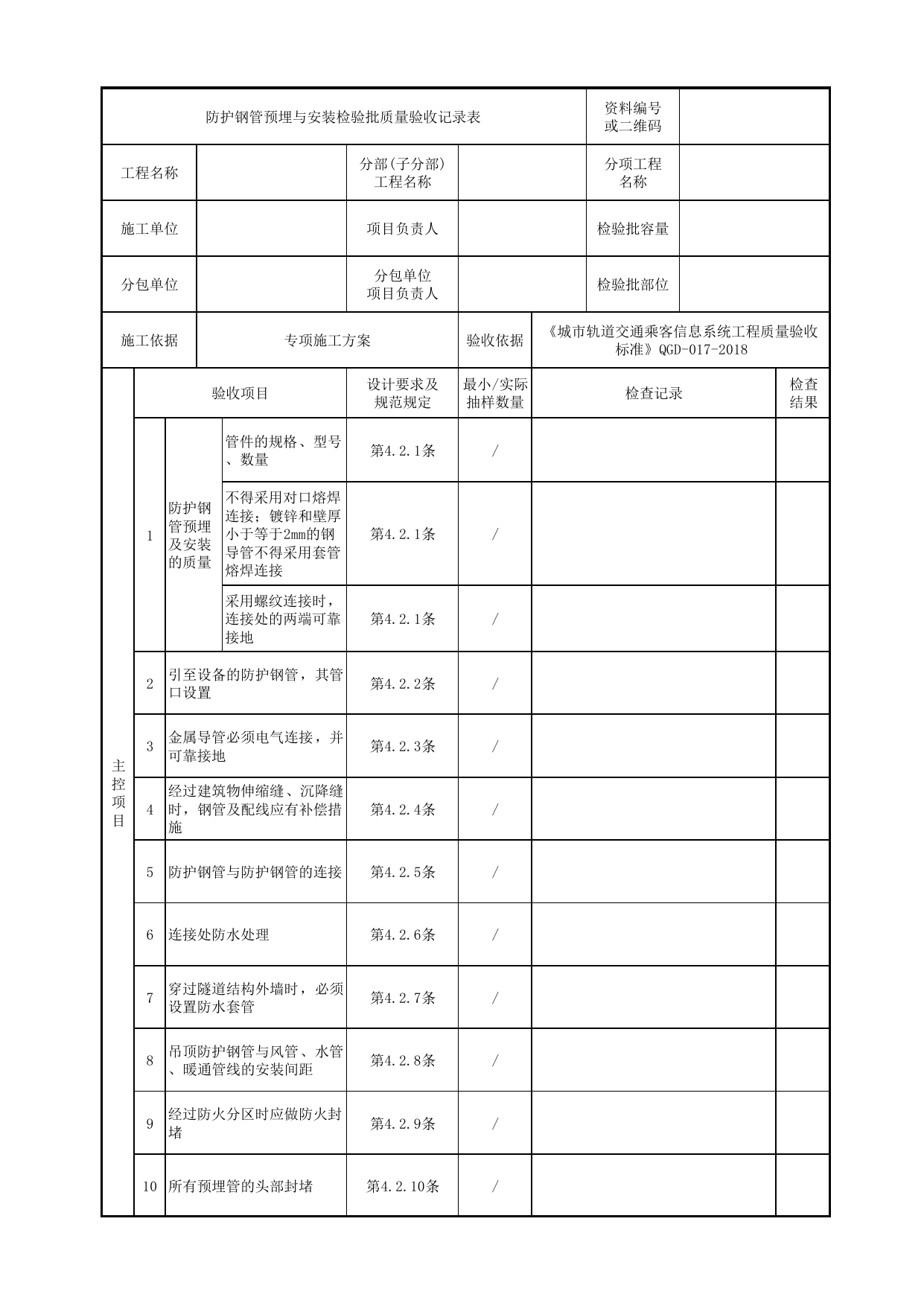

防护钢管预埋与安装检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通乘客信息系统工程质量验收标准》QGD-017-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1防护钢管预埋及安装的质量管件的规格、型号、数量第4.2.1条/不得采用对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接第4.2.1条/采用螺纹连接时，连接处的两端可靠接地第4.2.1条/2引至设备的防护钢管，其管口设置第4.2.2条/3金属导管必须电气连接，并可靠接地第4.2.3条/4经过建筑物伸缩缝、沉降缝时，钢管及配线应有补偿措施第4.2.4条/5防护钢管与防护钢管的连接第4.2.5条/6连接处防水处理第4.2.6条/7穿过隧道结构外墙时，必须设置防水套管第4.2.7条/8吊顶防护钢管与风管、水管、暖通管线的安装间距第4.2.8条/9经过防火分区时应做防火封堵第4.2.9条/10所有预埋管的头部封堵第4.2.10条/防护钢管预埋与安装检验批质量验收记录表资料编号或二维码一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1预制金属弯管第4.2.11条/2暗配的金属导管，埋深深度与建筑物、构筑物表面的距离不应小于15mm/金属导管安装第4.2.12条/管卡设置，中间直线段管卡间的最大距离第4.2.12条/3防护钢管采用丝扣连接钢管丝扣无裂纹、重皮等缺陷第4.2.13条/钢管丝扣与套管丝扣相一致，安装后外露丝扣为2～5扣第4.2.13条/钢管与套管连接应同心，管道无弯曲第4.2.13条/42个分向盒之间的距离对无弯的管路不应超过30m/2个分向盒之间有1个弯时不应超过20m/2个分向盒之间有2个弯时不应超过15m/2个分向盒之间有3个弯时不应超过8m/5可扰性导管敷设应采用专用接头；连接处应密封良好，防液覆盖层应完整无损第4.2.15条/可扰性导管不能作接地的接续导体第4.2.15条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
