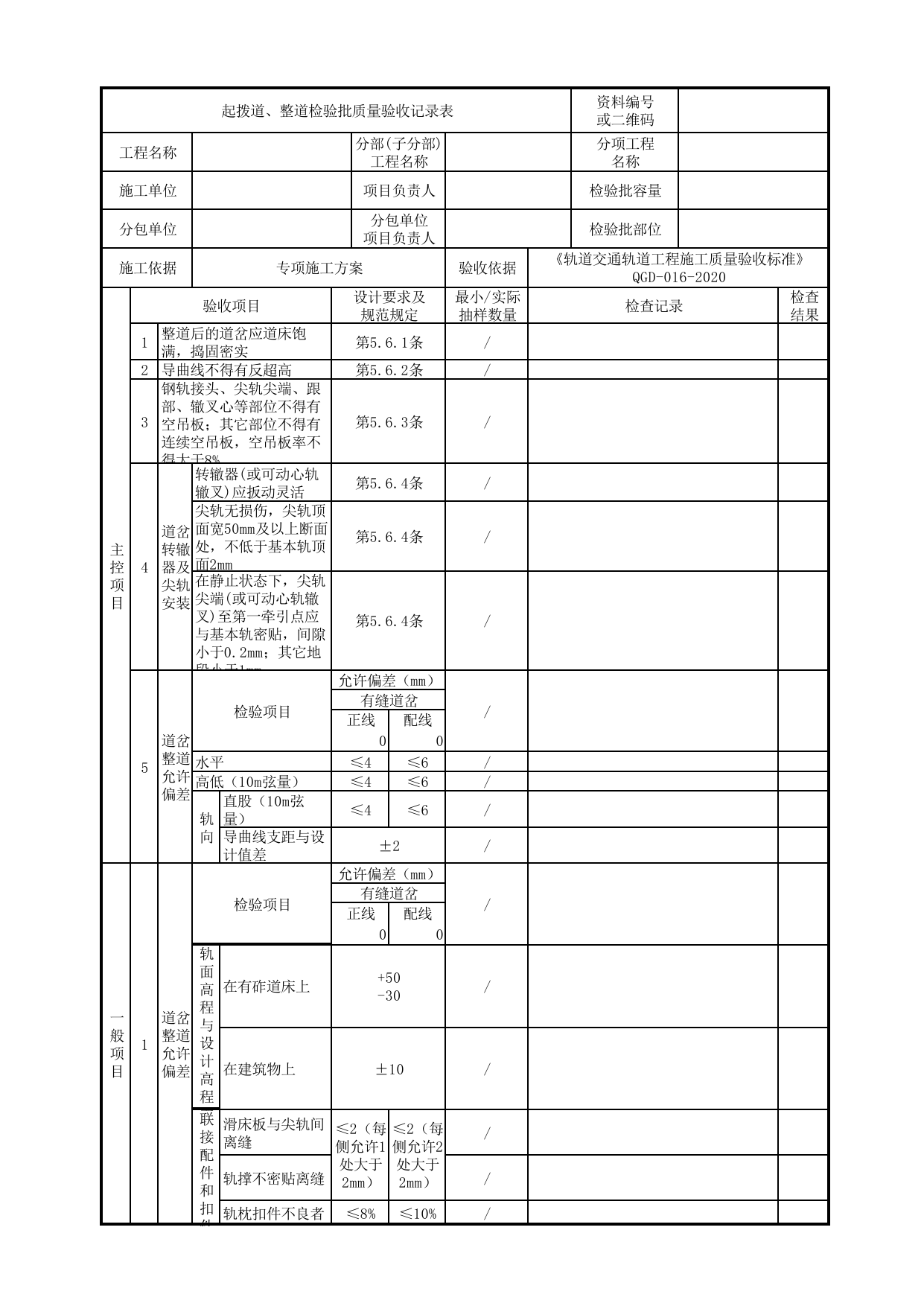

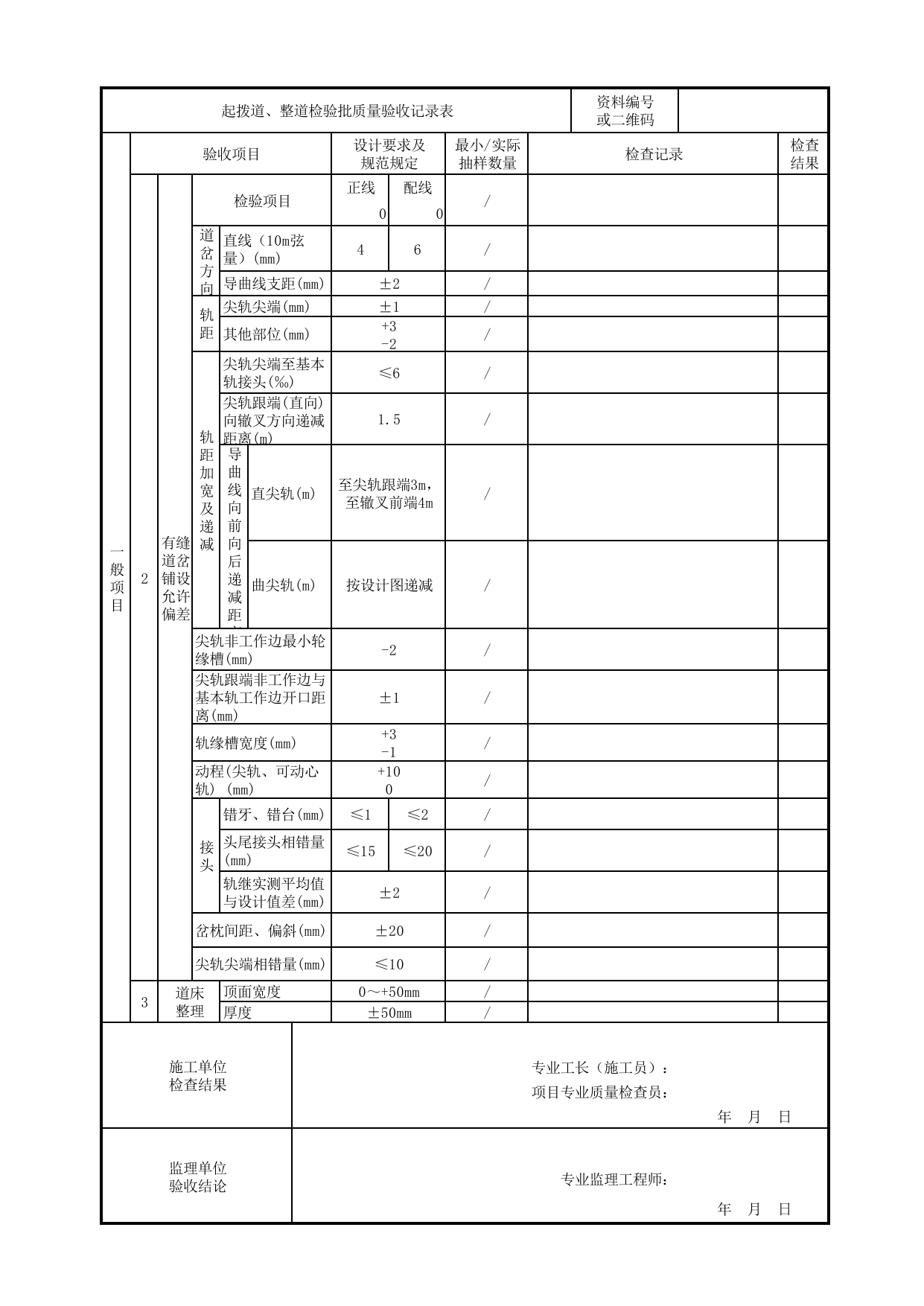

起拨道、整道检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《轨道交通轨道工程施工质量验收标准》QGD-016-2020主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1整道后的道岔应道床饱满，捣固密实第5.6.1条/2导曲线不得有反超高第5.6.2条/3钢轨接头、尖轨尖端、跟部、辙叉心等部位不得有空吊板；其它部位不得有连续空吊板，空吊板率不得大于8%第5.6.3条/4道岔转辙器及尖轨安装转辙器(或可动心轨辙叉)应扳动灵活第5.6.4条/尖轨无损伤，尖轨顶面宽50mm及以上断面处，不低于基本轨顶面2mm第5.6.4条/在静止状态下，尖轨尖端(或可动心轨辙叉)至第一牵引点应与基本轨密贴，间隙小于0.2mm；其它地段小于1mm第5.6.4条/5道岔整道允许偏差检验项目允许偏差（mm）/有缝道岔正线配线00水平≤4≤6/高低（10m弦量）≤4≤6/轨向直股（10m弦量）≤4≤6/导曲线支距与设计值差±2/一般项目1道岔整道允许偏差检验项目允许偏差（mm）/有缝道岔正线配线00轨面高程与设计高程差在有砟道床上+50-30/在建筑物上±10/联接配件和扣件滑床板与尖轨间离缝≤2（每侧允许1处大于2mm）≤2（每侧允许2处大于2mm）/轨撑不密贴离缝/轨枕扣件不良者≤8%≤10%/起拨道、整道检验批质量验收记录表资料编号或二维码一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果2有缝道岔铺设允许偏差检验项目正线配线/00道岔方向直线（10m弦量）(mm)46/导曲线支距(mm)±2/轨距尖轨尖端(mm)±1/其他部位(mm)+3-2/轨距加宽及递减尖轨尖端至基本轨接头(‰)≤6/尖轨跟端(直向)向辙叉方向递减距离(m)1.5/导曲线向前向后递减距离直尖轨(m)至尖轨跟端3m，至辙叉前端4m/曲尖轨(m)按设计图递减/尖轨非工作边最小轮缘槽(mm)-2/尖轨跟端非工作边与基本轨工作边开口距离(mm)±1/轨缘槽宽度(mm)+3-1/动程(尖轨、可动心轨)(mm)+100/接头错牙、错台(mm)≤1≤2/头尾接头相错量(mm)≤15≤20/轨继实测平均值与设计值差(mm)±2/岔枕间距、偏斜(mm)±20/尖轨尖端相错量(mm)≤10/3道床整理顶面宽度0～+50mm/厚度±50mm/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
