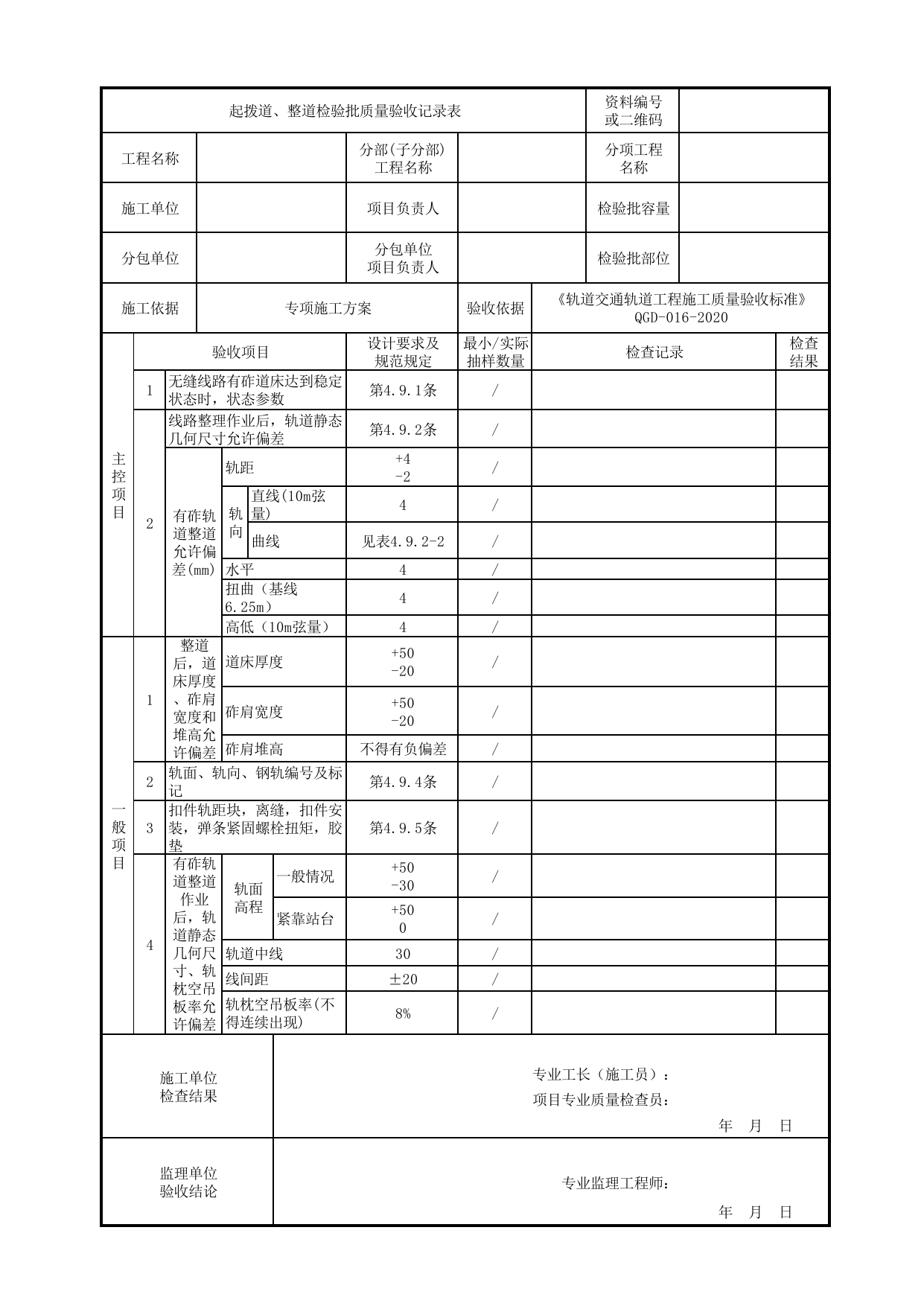

起拨道、整道检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《轨道交通轨道工程施工质量验收标准》QGD-016-2020主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1无缝线路有砟道床达到稳定状态时，状态参数第4.9.1条/2线路整理作业后，轨道静态几何尺寸允许偏差第4.9.2条/有砟轨道整道允许偏差(mm)轨距+4-2/轨向直线(10m弦量)4/曲线见表4.9.2-2/水平4/扭曲（基线6.25m）4/高低（10m弦量）4/一般项目1整道后，道床厚度、砟肩宽度和堆高允许偏差(mm)道床厚度+50-20/砟肩宽度+50-20/砟肩堆高不得有负偏差/2轨面、轨向、钢轨编号及标记第4.9.4条/3扣件轨距块，离缝，扣件安装，弹条紧固螺栓扭矩，胶垫第4.9.5条/4有砟轨道整道作业后，轨道静态几何尺寸、轨枕空吊板率允许偏差(mm)轨面高程一般情况+50-30/紧靠站台+500/轨道中线30/线间距±20/轨枕空吊板率(不得连续出现)8%/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
