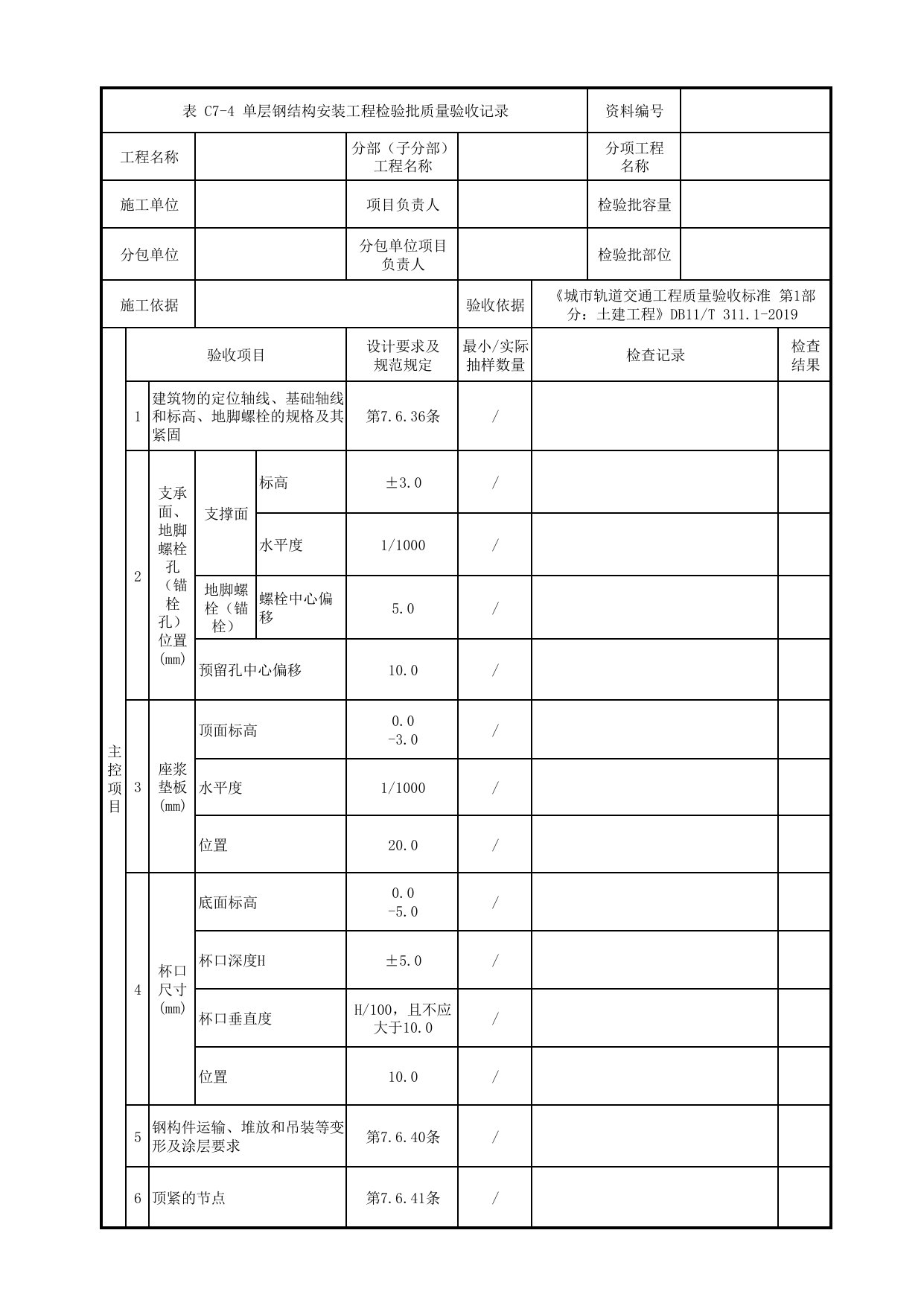

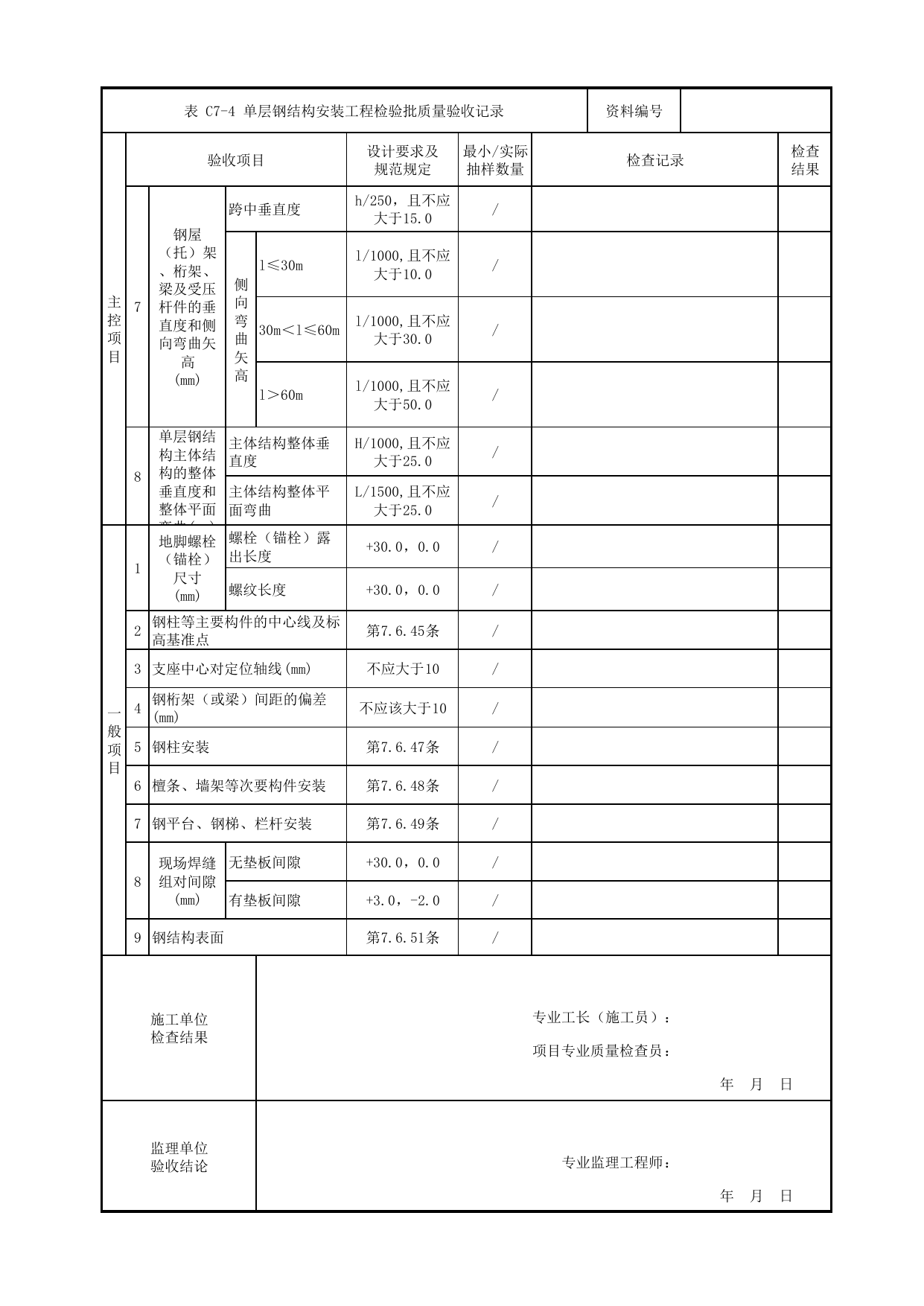

表C7-4单层钢结构安装工程检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1建筑物的定位轴线、基础轴线和标高、地脚螺栓的规格及其紧固第7.6.36条/2支承面、地脚螺栓孔（锚栓孔）位置(mm)支撑面标高±3.0/水平度1/1000/地脚螺栓（锚栓）螺栓中心偏移5.0/预留孔中心偏移10.0/3座浆垫板(mm)顶面标高0.0-3.0/水平度1/1000/位置20.0/4杯口尺寸(mm)底面标高0.0-5.0/杯口深度H±5.0/杯口垂直度H/100，且不应大于10.0/位置10.0/5钢构件运输、堆放和吊装等变形及涂层要求第7.6.40条/6顶紧的节点第7.6.41条/表C7-4单层钢结构安装工程检验批质量验收记录资料编号主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果7钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲矢高(mm)跨中垂直度h/250，且不应大于15.0/侧向弯曲矢高l≤30ml/1000,且不应大于10.0/30m＜l≤60ml/1000,且不应大于30.0/l＞60ml/1000,且不应大于50.0/8单层钢结构主体结构的整体垂直度和整体平面弯曲(mm)主体结构整体垂直度H/1000,且不应大于25.0/主体结构整体平面弯曲L/1500,且不应大于25.0/一般项目1地脚螺栓（锚栓）尺寸(mm)螺栓（锚栓）露出长度+30.0，0.0/螺纹长度+30.0，0.0/2钢柱等主要构件的中心线及标高基准点第7.6.45条/3支座中心对定位轴线(mm)不应大于10/4钢桁架（或梁）间距的偏差(mm)不应该大于10/5钢柱安装第7.6.47条/6檀条、墙架等次要构件安装第7.6.48条/7钢平台、钢梯、栏杆安装第7.6.49条/8现场焊缝组对间隙(mm)无垫板间隙+30.0，0.0/有垫板间隙+3.0，-2.0/9钢结构表面第7.6.51条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
