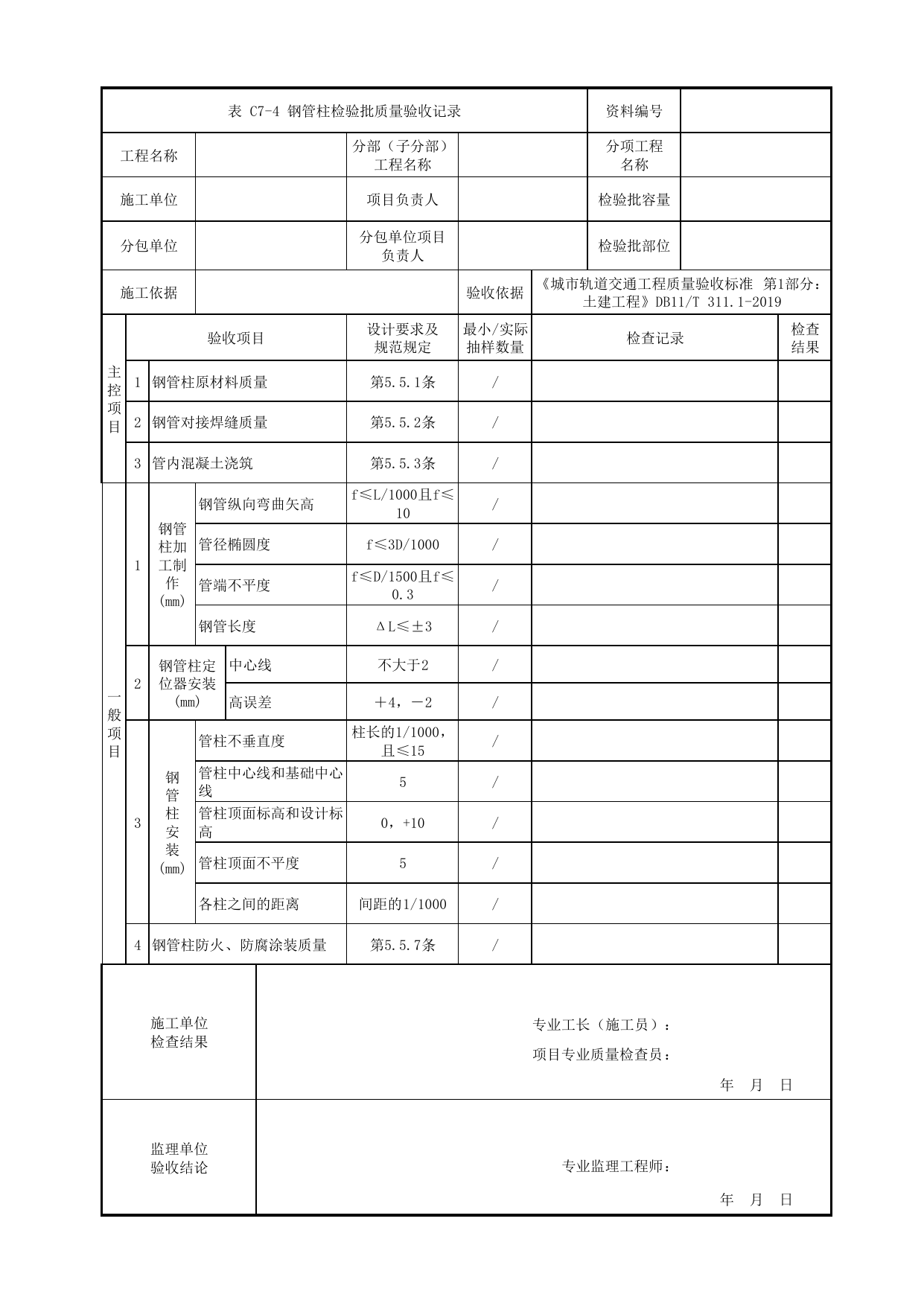

表C7-4钢管柱检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1钢管柱原材料质量第5.5.1条/2钢管对接焊缝质量第5.5.2条/3管内混凝土浇筑第5.5.3条/一般项目1钢管柱加工制作(mm)钢管纵向弯曲矢高f≤L/1000且f≤10/管径椭圆度f≤3D/1000/管端不平度f≤D/1500且f≤0.3/钢管长度ΔL≤±3/2钢管柱定位器安装(mm)中心线不大于2/高误差＋4，－2/3钢管柱安装(mm)管柱不垂直度柱长的1/1000，且≤15/管柱中心线和基础中心线5/管柱顶面标高和设计标高0，+10/管柱顶面不平度5/各柱之间的距离间距的1/1000/4钢管柱防火、防腐涂装质量第5.5.7条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
