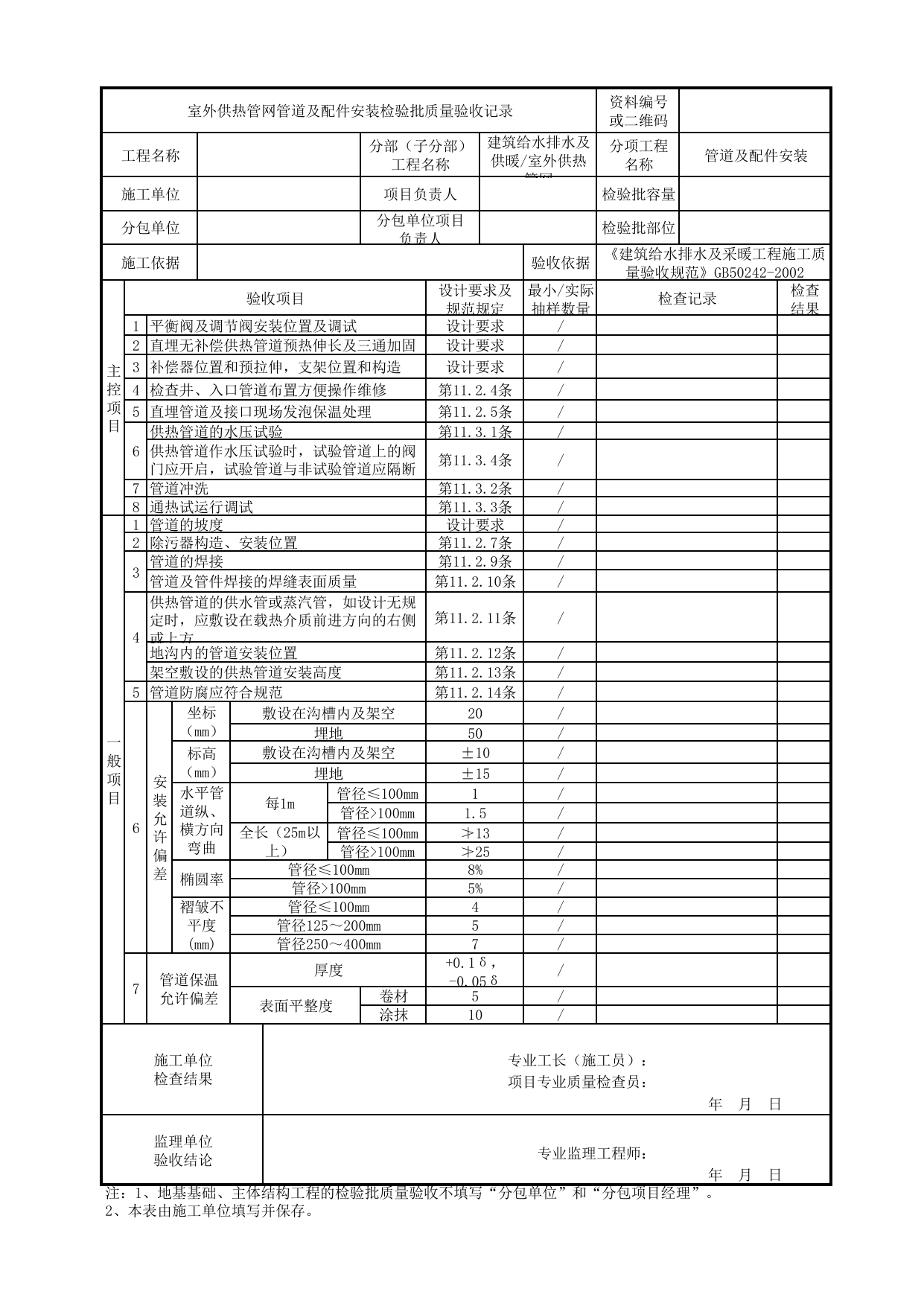

室外供热管网管道及配件安装检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称建筑给水排水及供暖/室外供热管网分项工程名称管道及配件安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1平衡阀及调节阀安装位置及调试设计要求/2直埋无补偿供热管道预热伸长及三通加固设计要求/3补偿器位置和预拉伸，支架位置和构造设计要求/4检查井、入口管道布置方便操作维修第11.2.4条/5直埋管道及接口现场发泡保温处理第11.2.5条/6供热管道的水压试验第11.3.1条/供热管道作水压试验时，试验管道上的阀门应开启，试验管道与非试验管道应隔断第11.3.4条/7管道冲洗第11.3.2条/8通热试运行调试第11.3.3条/一般项目1管道的坡度设计要求/2除污器构造、安装位置第11.2.7条/3管道的焊接第11.2.9条/管道及管件焊接的焊缝表面质量第11.2.10条/4供热管道的供水管或蒸汽管，如设计无规定时，应敷设在载热介质前进方向的右侧或上方第11.2.11条/地沟内的管道安装位置第11.2.12条/架空敷设的供热管道安装高度第11.2.13条/5管道防腐应符合规范第11.2.14条/6安装允许偏差坐标（mm）敷设在沟槽内及架空20/埋地50/标高（mm）敷设在沟槽内及架空±10/埋地±15/水平管道纵、横方向弯曲（mm）每1m管径≤100mm1/管径>100mm1.5/全长（25m以上）管径≤100mm≯13/管径>100mm≯25/椭圆率管径≤100mm8%/管径>100mm5%/褶皱不平度(mm)管径≤100mm4/管径125～200mm5/管径250～400mm7/7管道保温允许偏差厚度+0.1δ，-0.05δ/表面平整度卷材5/涂抹10/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。2、本表由施工单位填写并保存。
