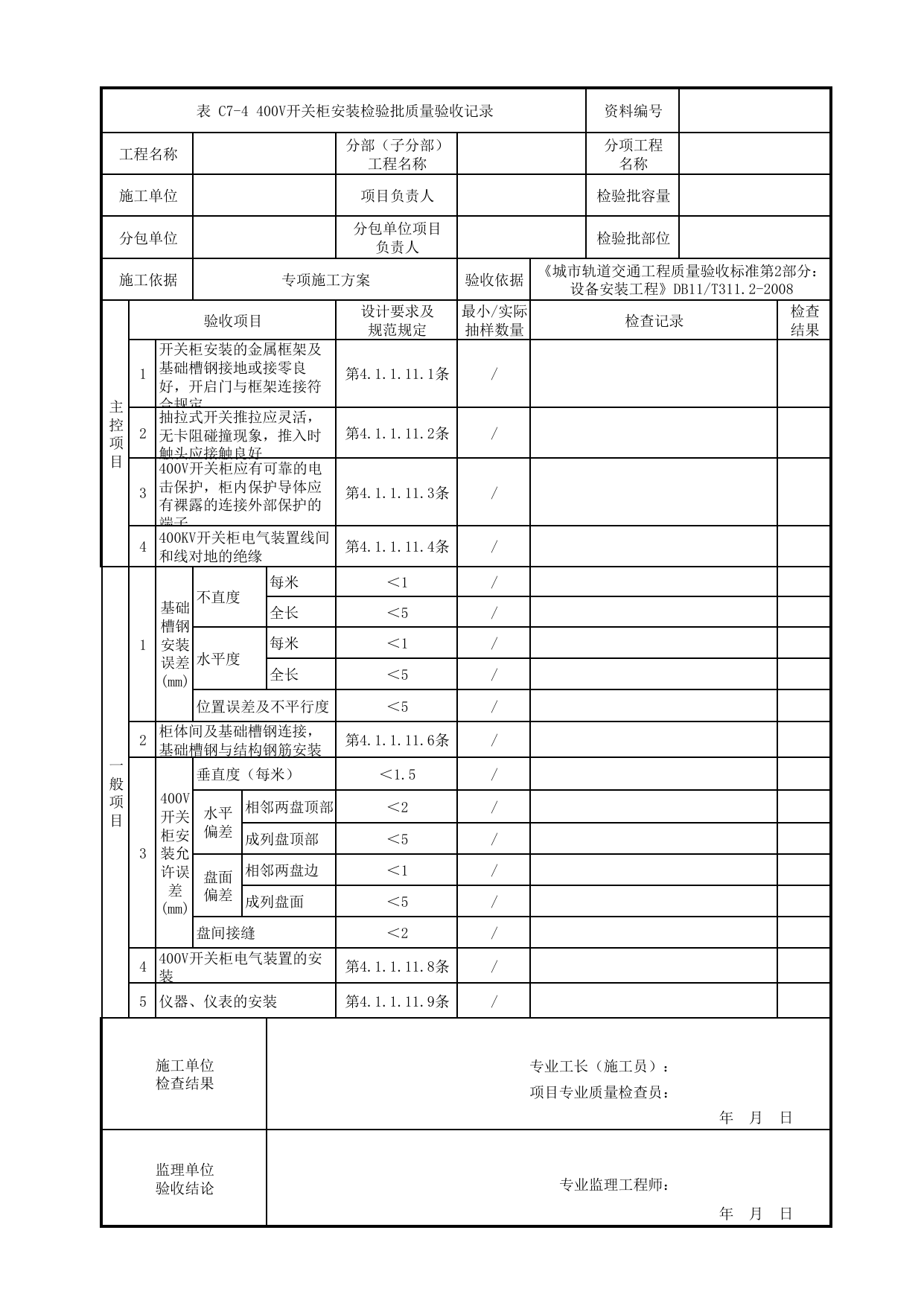

表C7-4400V开关柜安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1开关柜安装的金属框架及基础槽钢接地或接零良好，开启门与框架连接符合规定第4.1.1.11.1条/2抽拉式开关推拉应灵活，无卡阻碰撞现象，推入时触头应接触良好第4.1.1.11.2条/3400V开关柜应有可靠的电击保护，柜内保护导体应有裸露的连接外部保护的端子第4.1.1.11.3条/4400KV开关柜电气装置线间和线对地的绝缘第4.1.1.11.4条/一般项目1基础槽钢安装误差(mm)不直度每米＜1/全长＜5/水平度每米＜1/全长＜5/位置误差及不平行度＜5/2柜体间及基础槽钢连接，基础槽钢与结构钢筋安装第4.1.1.11.6条/3400V开关柜安装允许误差(mm)垂直度（每米）＜1.5/水平偏差相邻两盘顶部＜2/成列盘顶部＜5/盘面偏差相邻两盘边＜1/成列盘面＜5/盘间接缝＜2/4400V开关柜电气装置的安装第4.1.1.11.8条/5仪器、仪表的安装第4.1.1.11.9条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
