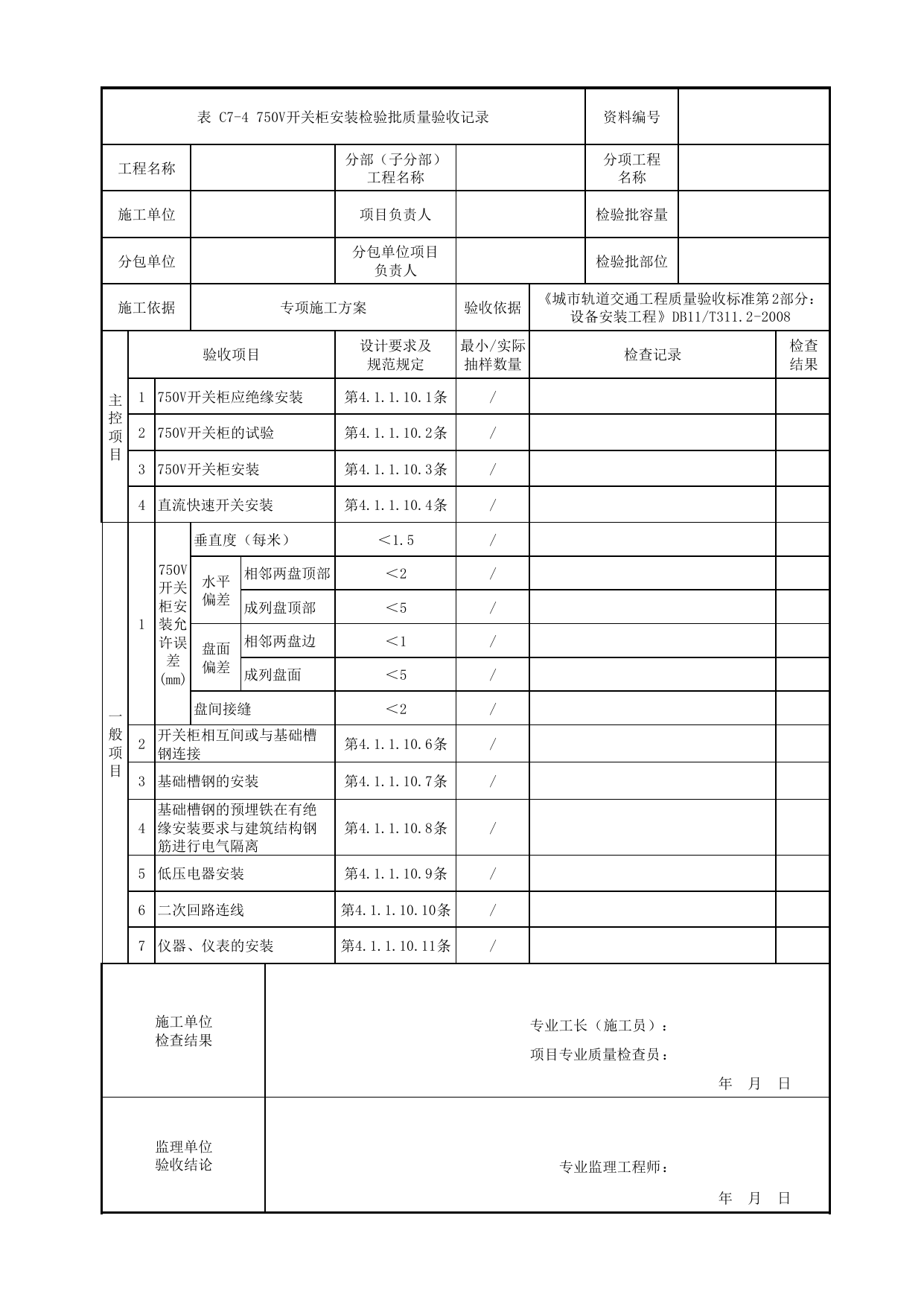

表C7-4750V开关柜安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1750V开关柜应绝缘安装第4.1.1.10.1条/2750V开关柜的试验第4.1.1.10.2条/3750V开关柜安装第4.1.1.10.3条/4直流快速开关安装第4.1.1.10.4条/一般项目1750V开关柜安装允许误差(mm)垂直度（每米）＜1.5/水平偏差相邻两盘顶部＜2/成列盘顶部＜5/盘面偏差相邻两盘边＜1/成列盘面＜5/盘间接缝＜2/2开关柜相互间或与基础槽钢连接第4.1.1.10.6条/3基础槽钢的安装第4.1.1.10.7条/4基础槽钢的预埋铁在有绝缘安装要求与建筑结构钢筋进行电气隔离第4.1.1.10.8条/5低压电器安装第4.1.1.10.9条/6二次回路连线第4.1.1.10.10条/7仪器、仪表的安装第4.1.1.10.11条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
