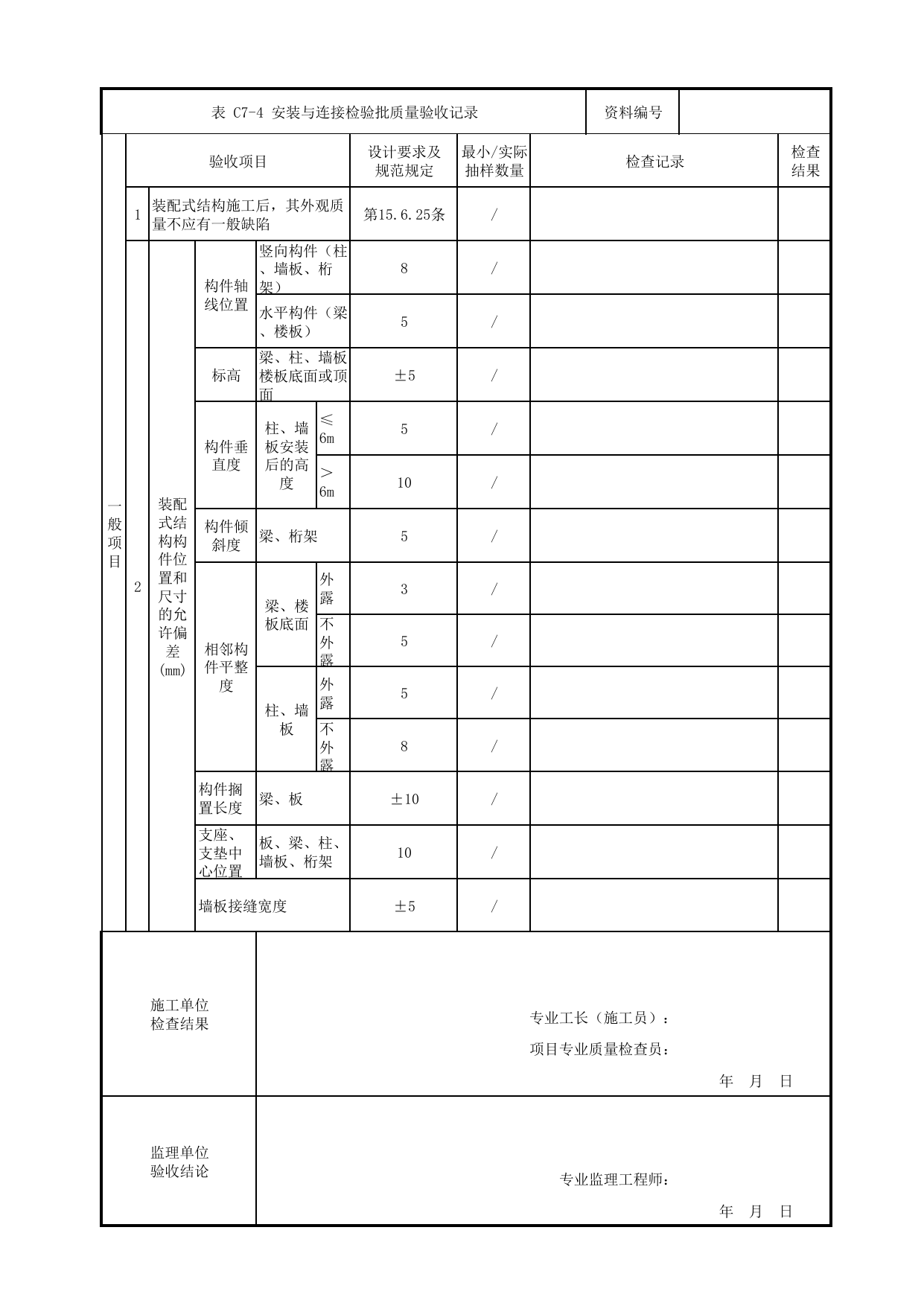

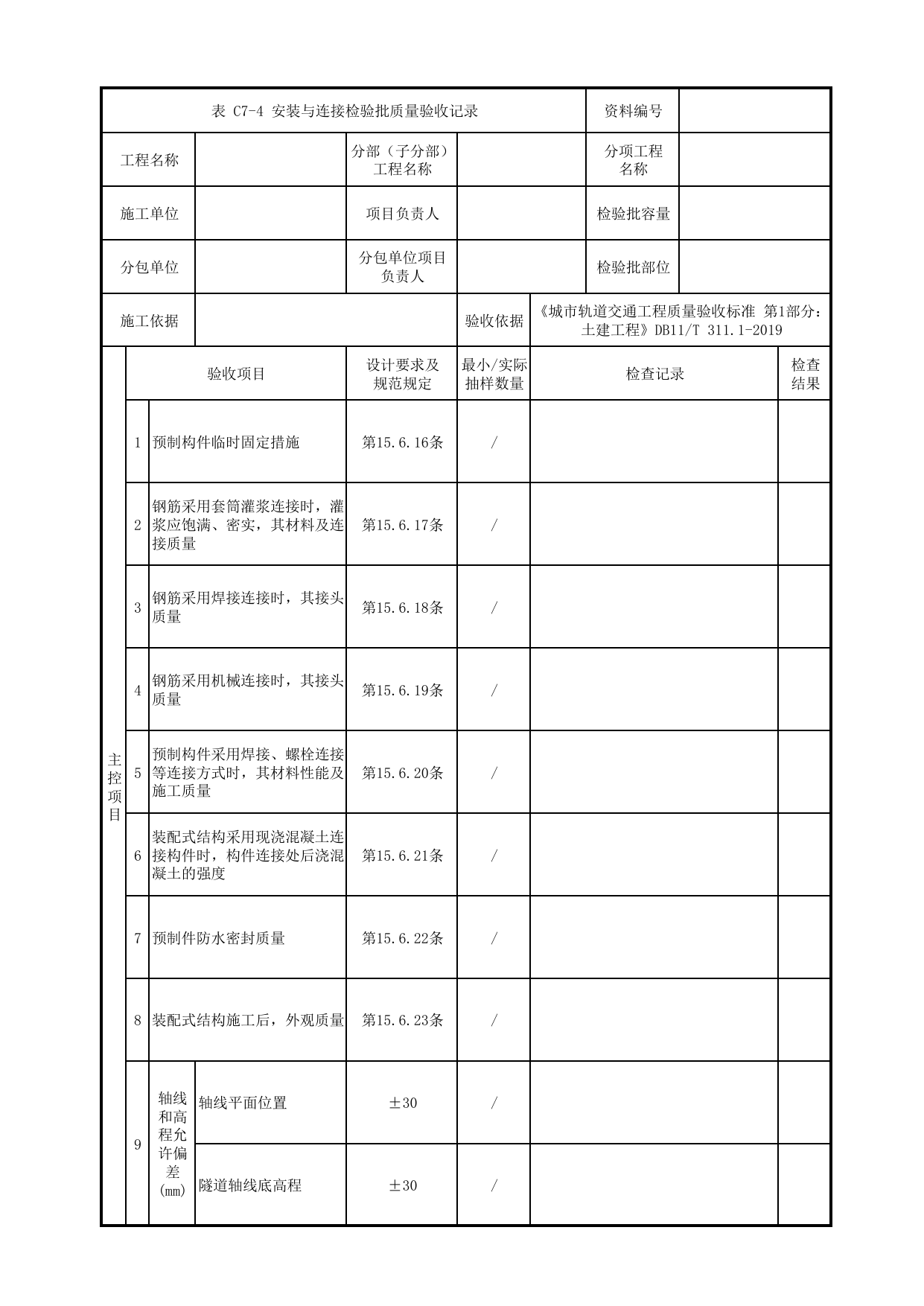

表C7-4安装与连接检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1预制构件临时固定措施第15.6.16条/2钢筋采用套筒灌浆连接时，灌浆应饱满、密实，其材料及连接质量第15.6.17条/3钢筋采用焊接连接时，其接头质量第15.6.18条/4钢筋采用机械连接时，其接头质量第15.6.19条/5预制构件采用焊接、螺栓连接等连接方式时，其材料性能及施工质量第15.6.20条/6装配式结构采用现浇混凝土连接构件时，构件连接处后浇混凝土的强度第15.6.21条/7预制件防水密封质量第15.6.22条/8装配式结构施工后，外观质量第15.6.23条/9轴线和高程允许偏差(mm)轴线平面位置±30/隧道轴线底高程±30/表C7-4安装与连接检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1装配式结构施工后，其外观质量不应有一般缺陷第15.6.25条/2装配式结构构件位置和尺寸的允许偏差(mm)构件轴线位置竖向构件（柱、墙板、桁架）8/水平构件（梁、楼板）5/标高梁、柱、墙板楼板底面或顶面±5/构件垂直度柱、墙板安装后的高度≤6m5/＞6m10/构件倾斜度梁、桁架5/相邻构件平整度梁、楼板底面外露3/不外露5/柱、墙板外露5/不外露8/构件搁置长度梁、板±10/支座、支垫中心位置板、梁、柱、墙板、桁架10/墙板接缝宽度±5/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
