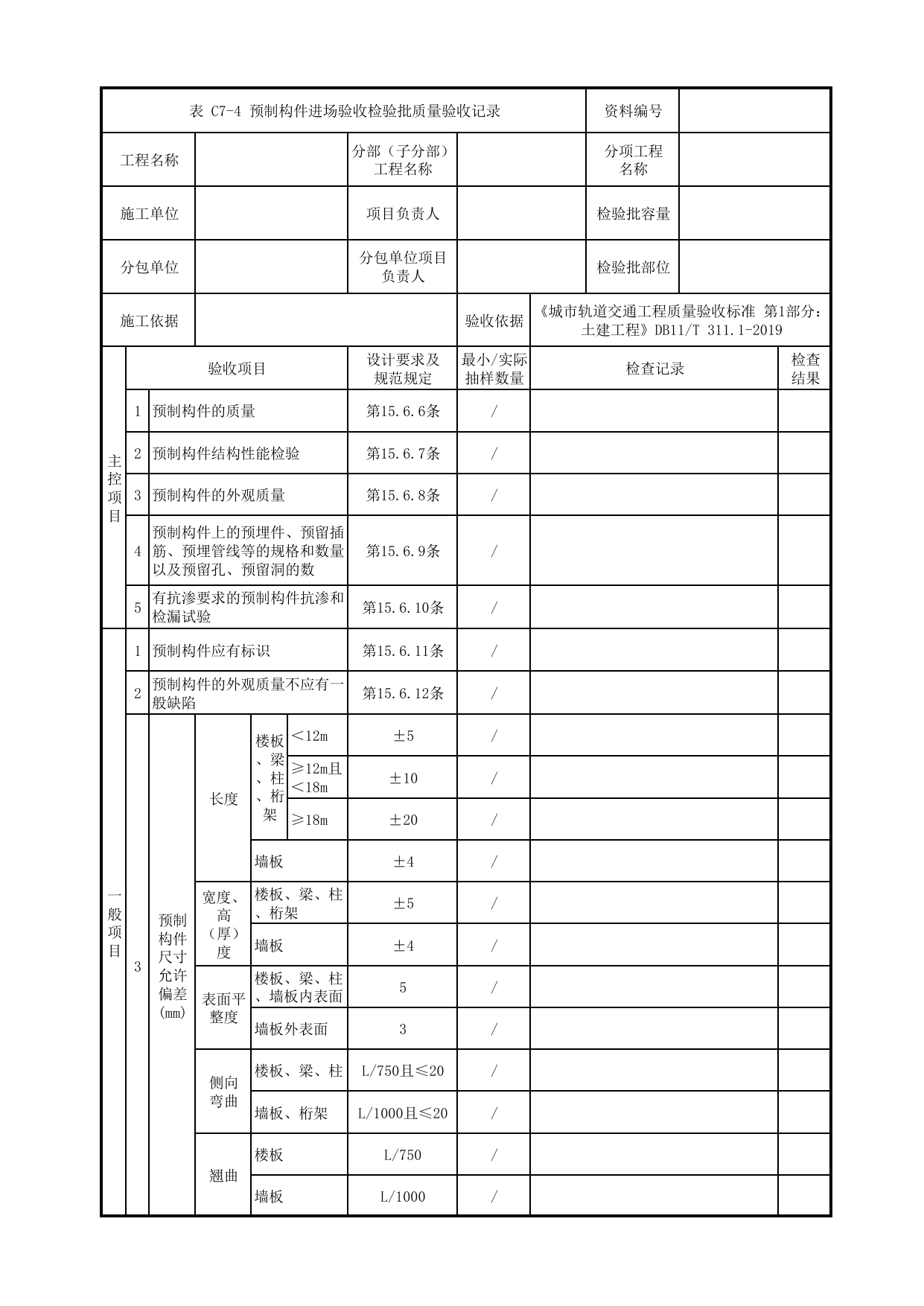

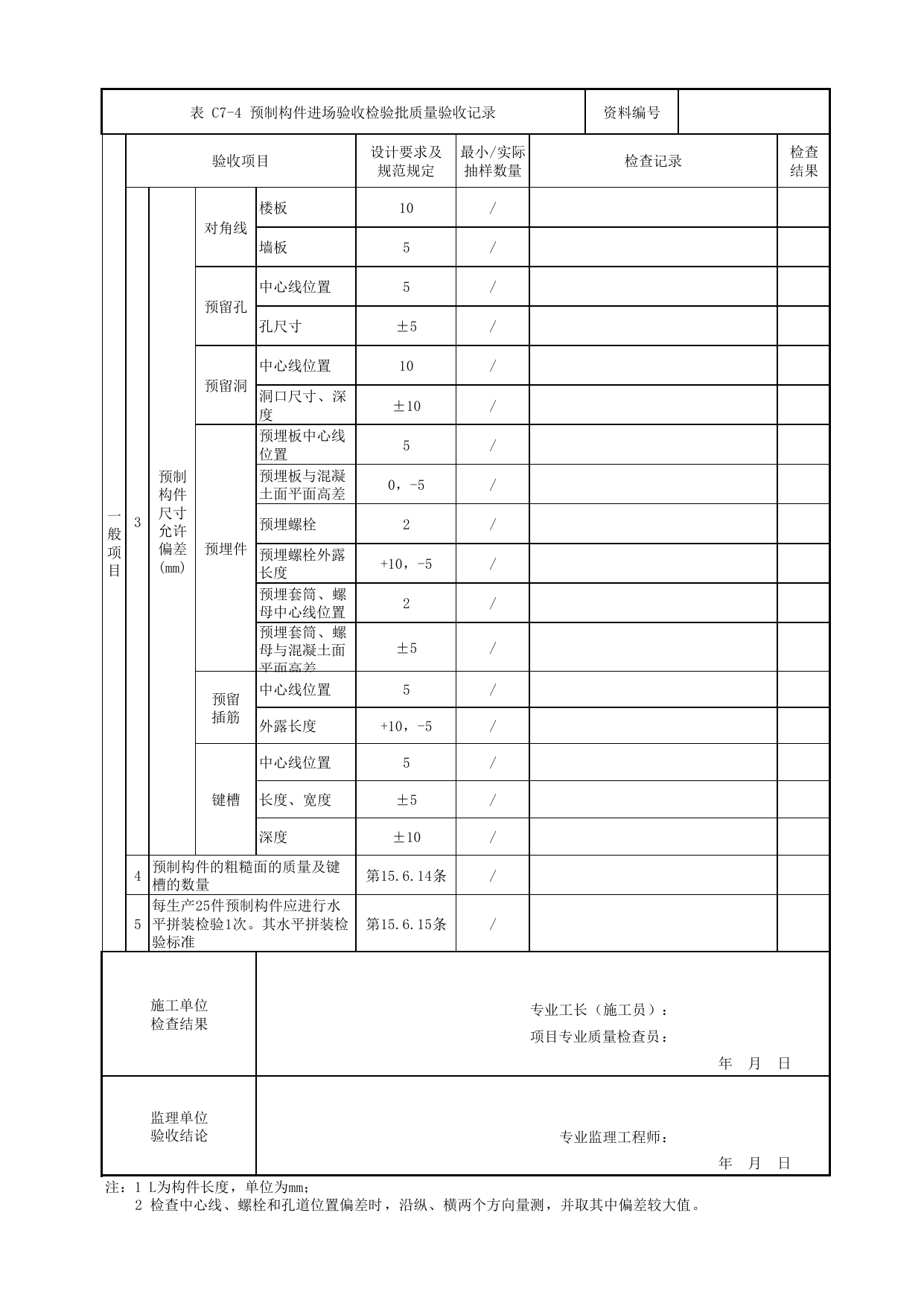

表C7-4预制构件进场验收检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1预制构件的质量第15.6.6条/2预制构件结构性能检验第15.6.7条/3预制构件的外观质量第15.6.8条/4预制构件上的预埋件、预留插筋、预埋管线等的规格和数量以及预留孔、预留洞的数第15.6.9条/5有抗渗要求的预制构件抗渗和检漏试验第15.6.10条/一般项目1预制构件应有标识第15.6.11条/2预制构件的外观质量不应有一般缺陷第15.6.12条/3预制构件尺寸允许偏差(mm)长度楼板、梁、柱、桁架＜12m±5/≥12m且＜18m±10/≥18m±20/墙板±4/宽度、高（厚）度楼板、梁、柱、桁架±5/墙板±4/表面平整度楼板、梁、柱、墙板内表面5/墙板外表面3/侧向弯曲楼板、梁、柱L/750且≤20/墙板、桁架L/1000且≤20/翘曲楼板L/750/墙板L/1000/表C7-4预制构件进场验收检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果3预制构件尺寸允许偏差(mm)对角线楼板10/墙板5/预留孔中心线位置5/孔尺寸±5/预留洞中心线位置10/洞口尺寸、深度±10/预埋件预埋板中心线位置5/预埋板与混凝土面平面高差0，-5/预埋螺栓2/预埋螺栓外露长度+10，-5/预埋套筒、螺母中心线位置2/预埋套筒、螺母与混凝土面平面高差±5/预留插筋中心线位置5/外露长度+10，-5/键槽中心线位置5/长度、宽度±5/深度±10/4预制构件的粗糙面的质量及键槽的数量第15.6.14条/5每生产25件预制构件应进行水平拼装检验1次。其水平拼装检验标准第15.6.15条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1L为构件长度，单位为mm；2检查中心线、螺栓和孔道位置偏差时，沿纵、横两个方向量测，并取其中偏差较大值。
