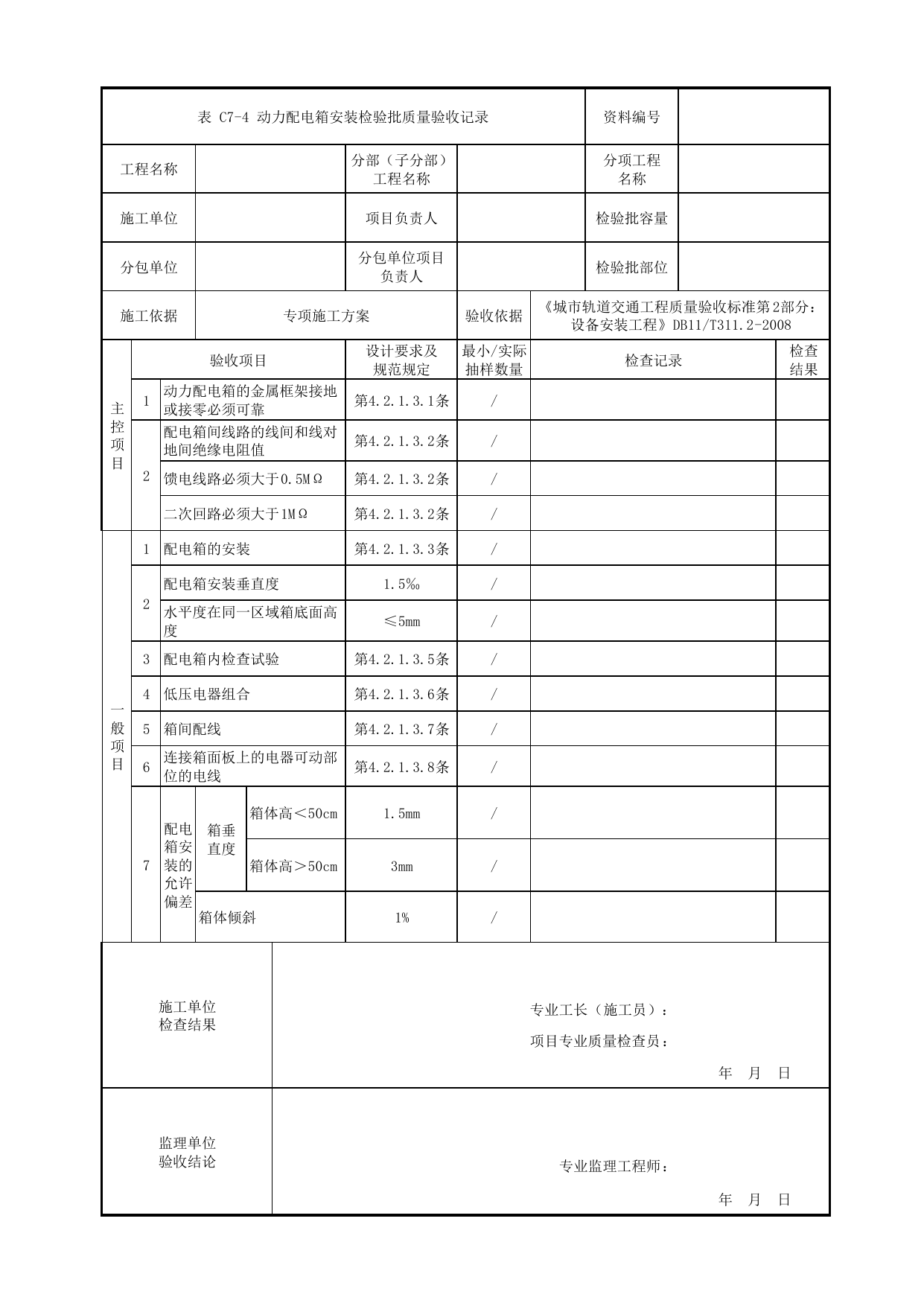

表C7-4动力配电箱安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1动力配电箱的金属框架接地或接零必须可靠第4.2.1.3.1条/2配电箱间线路的线间和线对地间绝缘电阻值第4.2.1.3.2条/馈电线路必须大于0.5MΩ第4.2.1.3.2条/二次回路必须大于1MΩ第4.2.1.3.2条/一般项目1配电箱的安装第4.2.1.3.3条/2配电箱安装垂直度1.5‰/水平度在同一区域箱底面高度≤5mm/3配电箱内检查试验第4.2.1.3.5条/4低压电器组合第4.2.1.3.6条/5箱间配线第4.2.1.3.7条/6连接箱面板上的电器可动部位的电线第4.2.1.3.8条/7配电箱安装的允许偏差箱垂直度箱体高＜50cm1.5mm/箱体高＞50cm3mm/箱体倾斜1%/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
