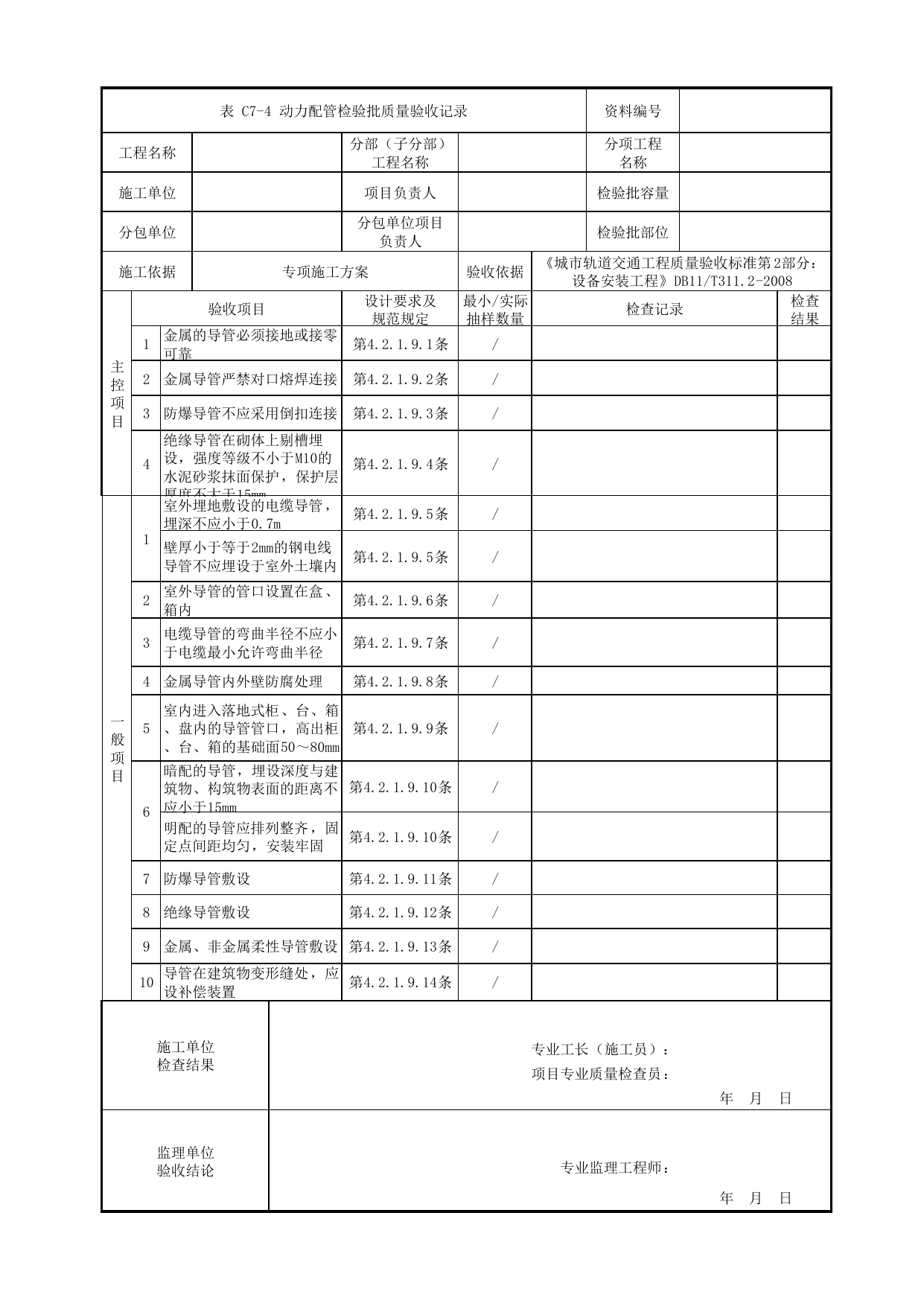

表C7-4动力配管检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1金属的导管必须接地或接零可靠第4.2.1.9.1条/2金属导管严禁对口熔焊连接第4.2.1.9.2条/3防爆导管不应采用倒扣连接第4.2.1.9.3条/4绝缘导管在砌体上剔槽埋设，强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不大于15mm第4.2.1.9.4条/一般项目1室外埋地敷设的电缆导管，埋深不应小于0.7m第4.2.1.9.5条/壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内第4.2.1.9.5条/2室外导管的管口设置在盒、箱内第4.2.1.9.6条/3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径第4.2.1.9.7条/4金属导管内外壁防腐处理第4.2.1.9.8条/5室内进入落地式柜、台、箱、盘内的导管管口，高出柜、台、箱的基础面50～80mm第4.2.1.9.9条/6暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm第4.2.1.9.10条/明配的导管应排列整齐，固定点间距均匀，安装牢固第4.2.1.9.10条/7防爆导管敷设第4.2.1.9.11条/8绝缘导管敷设第4.2.1.9.12条/9金属、非金属柔性导管敷设第4.2.1.9.13条/10导管在建筑物变形缝处，应设补偿装置第4.2.1.9.14条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
