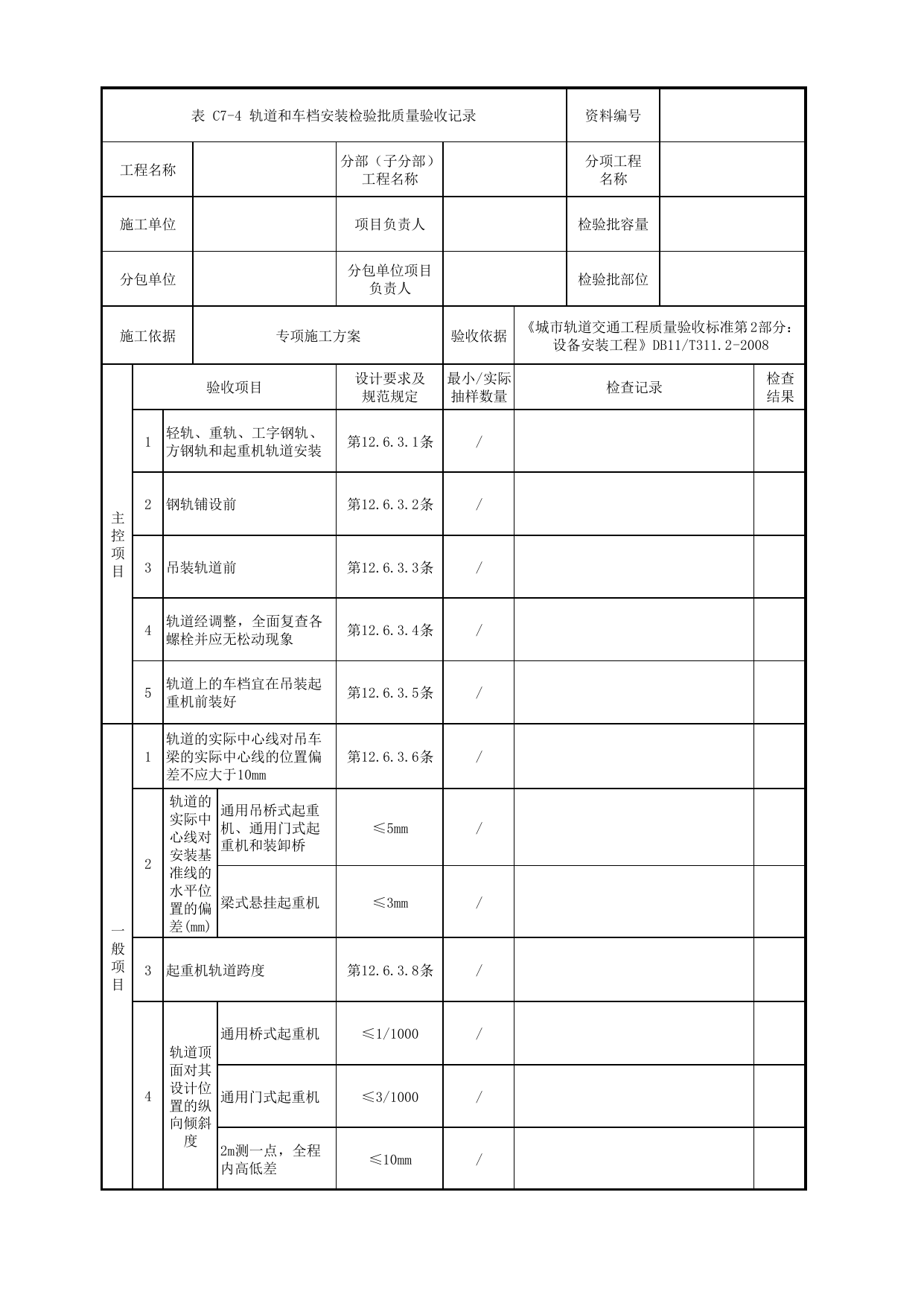

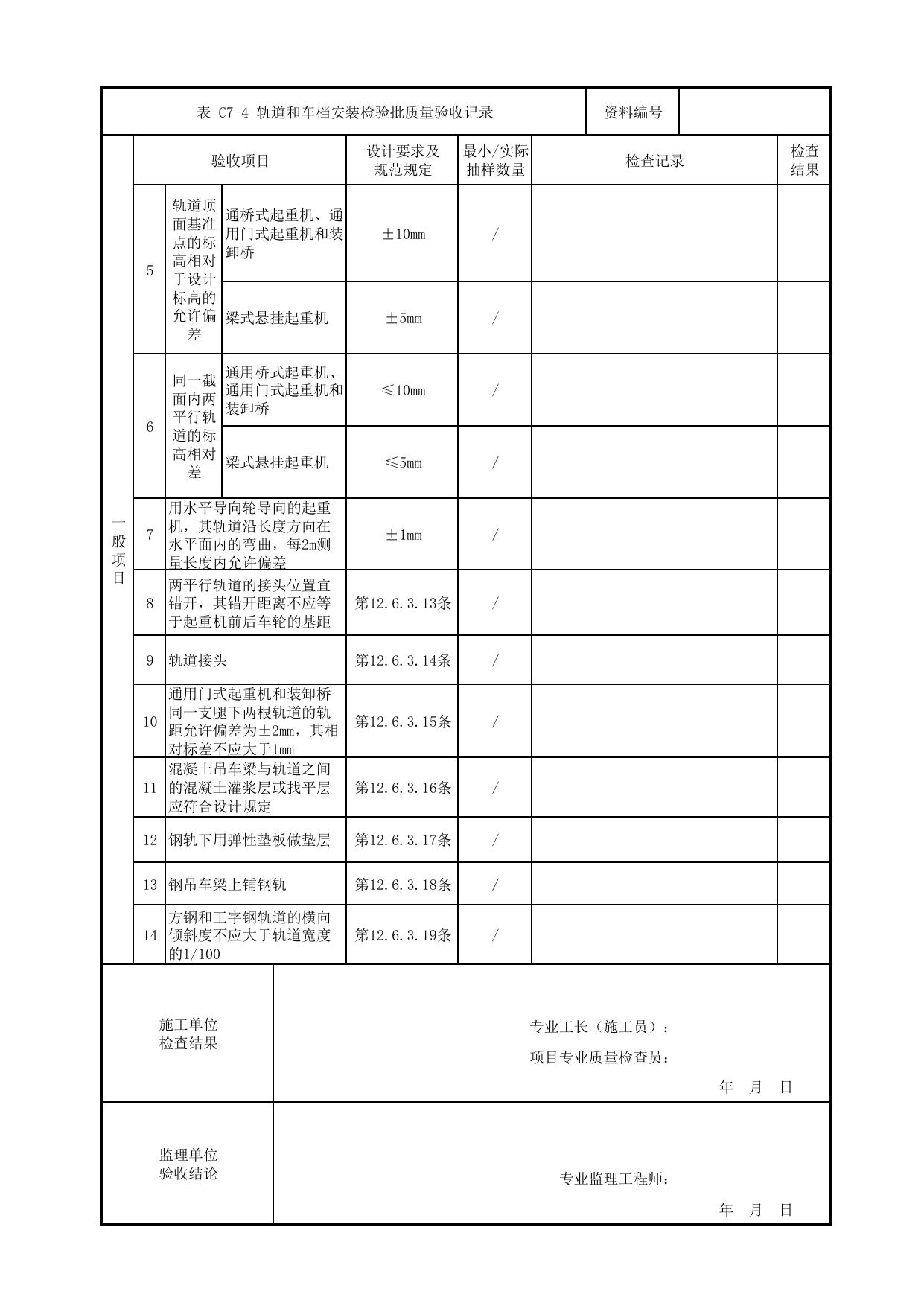

表C7-4轨道和车档安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1轻轨、重轨、工字钢轨、方钢轨和起重机轨道安装第12.6.3.1条/2钢轨铺设前第12.6.3.2条/3吊装轨道前第12.6.3.3条/4轨道经调整，全面复查各螺栓并应无松动现象第12.6.3.4条/5轨道上的车档宜在吊装起重机前装好第12.6.3.5条/一般项目1轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于10mm第12.6.3.6条/2轨道的实际中心线对安装基准线的水平位置的偏差(mm)通用吊桥式起重机、通用门式起重机和装卸桥≤5mm/梁式悬挂起重机≤3mm/3起重机轨道跨度第12.6.3.8条/4轨道顶面对其设计位置的纵向倾斜度通用桥式起重机≤1/1000/通用门式起重机≤3/1000/2m测一点，全程内高低差≤10mm/表C7-4轨道和车档安装检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果5轨道顶面基准点的标高相对于设计标高的允许偏差通桥式起重机、通用门式起重机和装卸桥±10mm/梁式悬挂起重机±5mm/6同一截面内两平行轨道的标高相对差通用桥式起重机、通用门式起重机和装卸桥≤10mm/梁式悬挂起重机≤5mm/7用水平导向轮导向的起重机，其轨道沿长度方向在水平面内的弯曲，每2m测量长度内允许偏差±1mm/8两平行轨道的接头位置宜错开，其错开距离不应等于起重机前后车轮的基距第12.6.3.13条/9轨道接头第12.6.3.14条/10通用门式起重机和装卸桥同一支腿下两根轨道的轨距允许偏差为±2mm，其相对标差不应大于1mm第12.6.3.15条/11混凝土吊车梁与轨道之间的混凝土灌浆层或找平层应符合设计规定第12.6.3.16条/12钢轨下用弹性垫板做垫层第12.6.3.17条/13钢吊车梁上铺钢轨第12.6.3.18条/14方钢和工字钢轨道的横向倾斜度不应大于轨道宽度的1/100第12.6.3.19条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
