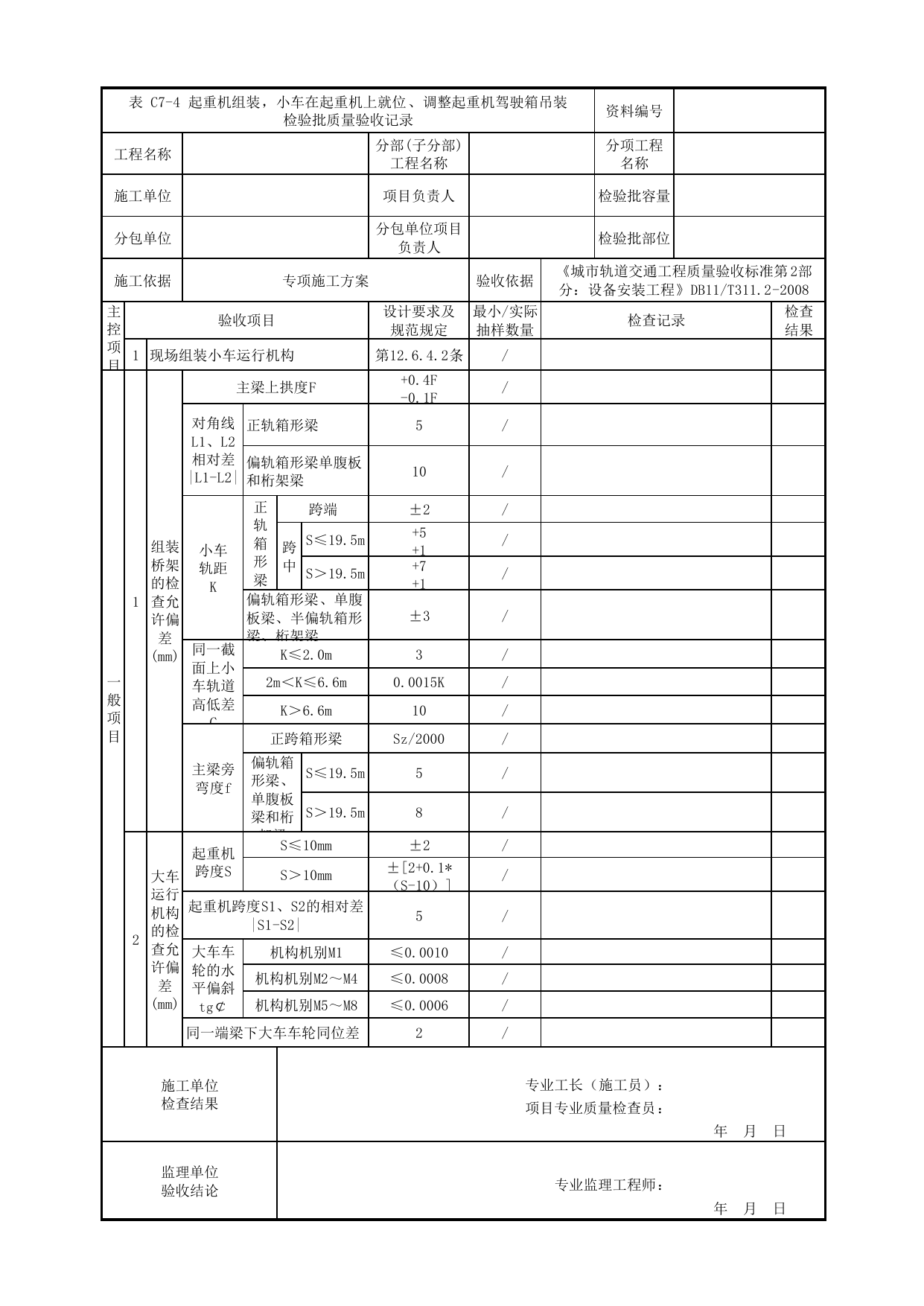

表C7-4起重机组装，小车在起重机上就位、调整起重机驾驶箱吊装检验批质量验收记录资料编号工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1现场组装小车运行机构第12.6.4.2条/一般项目1组装桥架的检查允许偏差(mm)主梁上拱度F+0.4F-0.1F/对角线L1、L2相对差|L1-L2|正轨箱形梁5/偏轨箱形梁单腹板和桁架梁10/小车轨距K正轨箱形梁跨端±2/跨中S≤19.5m+5+1/S＞19.5m+7+1/偏轨箱形梁、单腹板梁、半偏轨箱形梁、桁架梁±3/同一截面上小车轨道高低差CK≤2.0m3/2m＜K≤6.6m0.0015K/K＞6.6m10/主梁旁弯度f正跨箱形梁Sz/2000/偏轨箱形梁、单腹板梁和桁架梁S≤19.5m5/S＞19.5m8/2大车运行机构的检查允许偏差(mm)起重机跨度SS≤10mm±2/S＞10mm±[2+0.1*（S-10）]/起重机跨度S1、S2的相对差|S1-S2|5/大车车轮的水平偏斜tg￠机构机别M1≤0.0010/机构机别M2～M4≤0.0008/机构机别M5～M8≤0.0006/同一端梁下大车车轮同位差2/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
