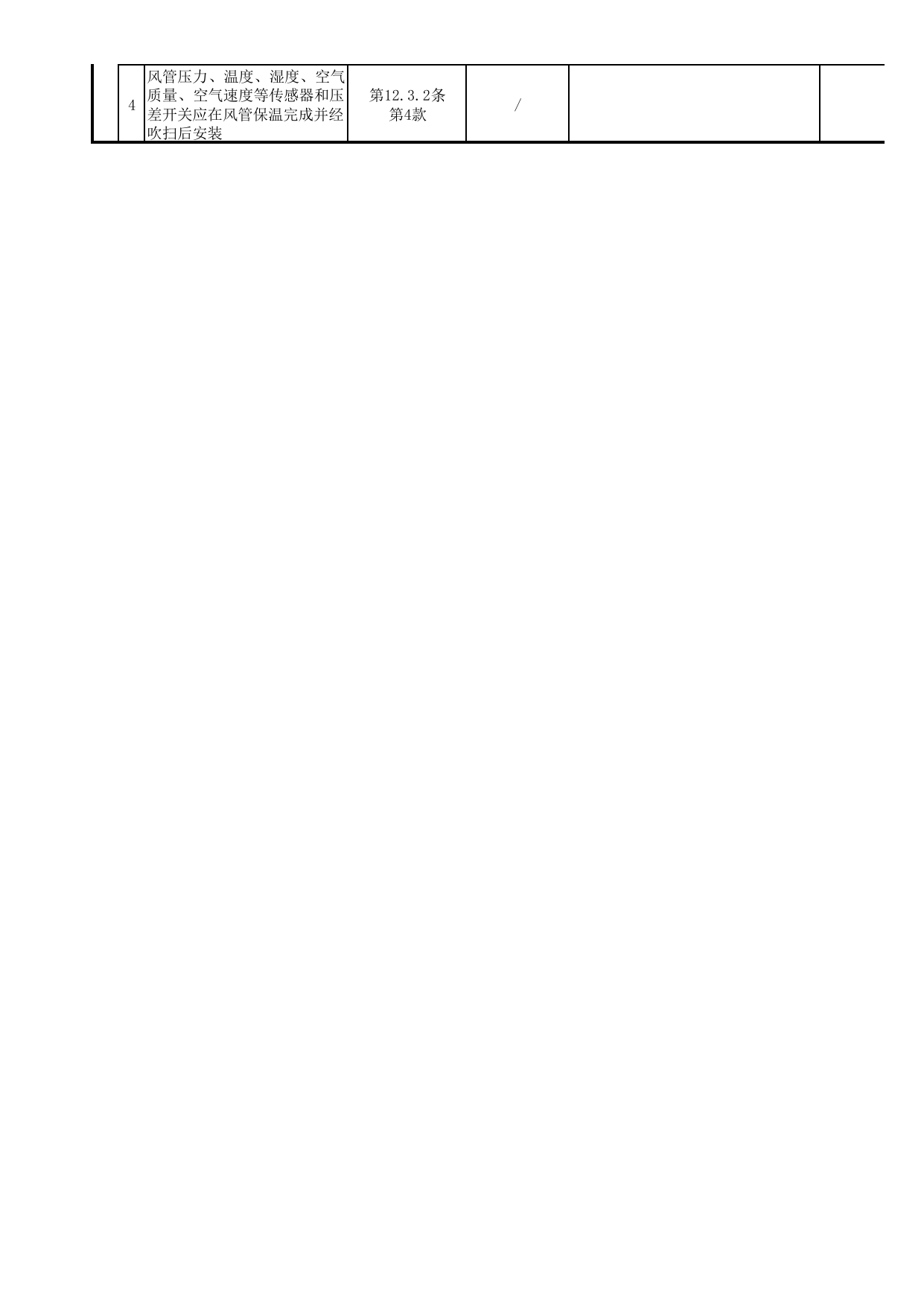

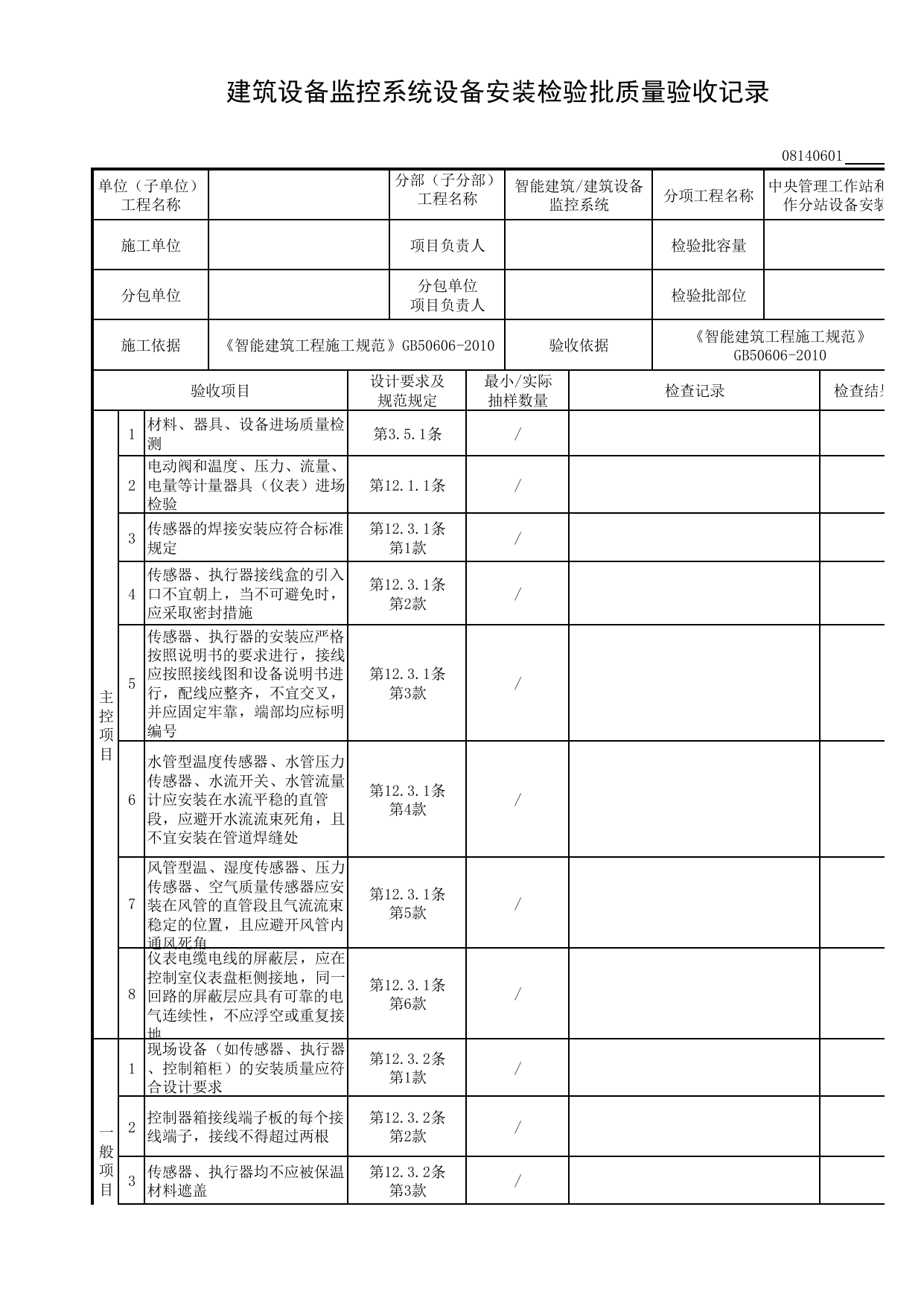

建筑设备监控系统设备安装检验批质量验收记录08140601单位（子单位）工程名称分部（子分部）工程名称智能建筑/建筑设备监控系统分项工程名称中央管理工作站和操作分站设备安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《智能建筑工程施工规范》GB50606-2010验收依据《智能建筑工程施工规范》GB50606-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1材料、器具、设备进场质量检测第3.5.1条/2电动阀和温度、压力、流量、电量等计量器具（仪表）进场检验第12.1.1条/3传感器的焊接安装应符合标准规定第12.3.1条第1款/4传感器、执行器接线盒的引入口不宜朝上，当不可避免时，应采取密封措施第12.3.1条第2款/5传感器、执行器的安装应严格按照说明书的要求进行，接线应按照接线图和设备说明书进行，配线应整齐，不宜交叉，并应固定牢靠，端部均应标明编号第12.3.1条第3款/6水管型温度传感器、水管压力传感器、水流开关、水管流量计应安装在水流平稳的直管段，应避开水流流束死角，且不宜安装在管道焊缝处第12.3.1条第4款/7风管型温、湿度传感器、压力传感器、空气质量传感器应安装在风管的直管段且气流流束稳定的位置，且应避开风管内通风死角第12.3.1条第5款/8仪表电缆电线的屏蔽层，应在控制室仪表盘柜侧接地，同一回路的屏蔽层应具有可靠的电气连续性，不应浮空或重复接地第12.3.1条第6款/一般项目1现场设备（如传感器、执行器、控制箱柜）的安装质量应符合设计要求第12.3.2条第1款/2控制器箱接线端子板的每个接线端子，接线不得超过两根第12.3.2条第2款/3传感器、执行器均不应被保温材料遮盖第12.3.2条第3款/一般项目4风管压力、温度、湿度、空气质量、空气速度等传感器和压差开关应在风管保温完成并经吹扫后安装第12.3.2条第4款/
