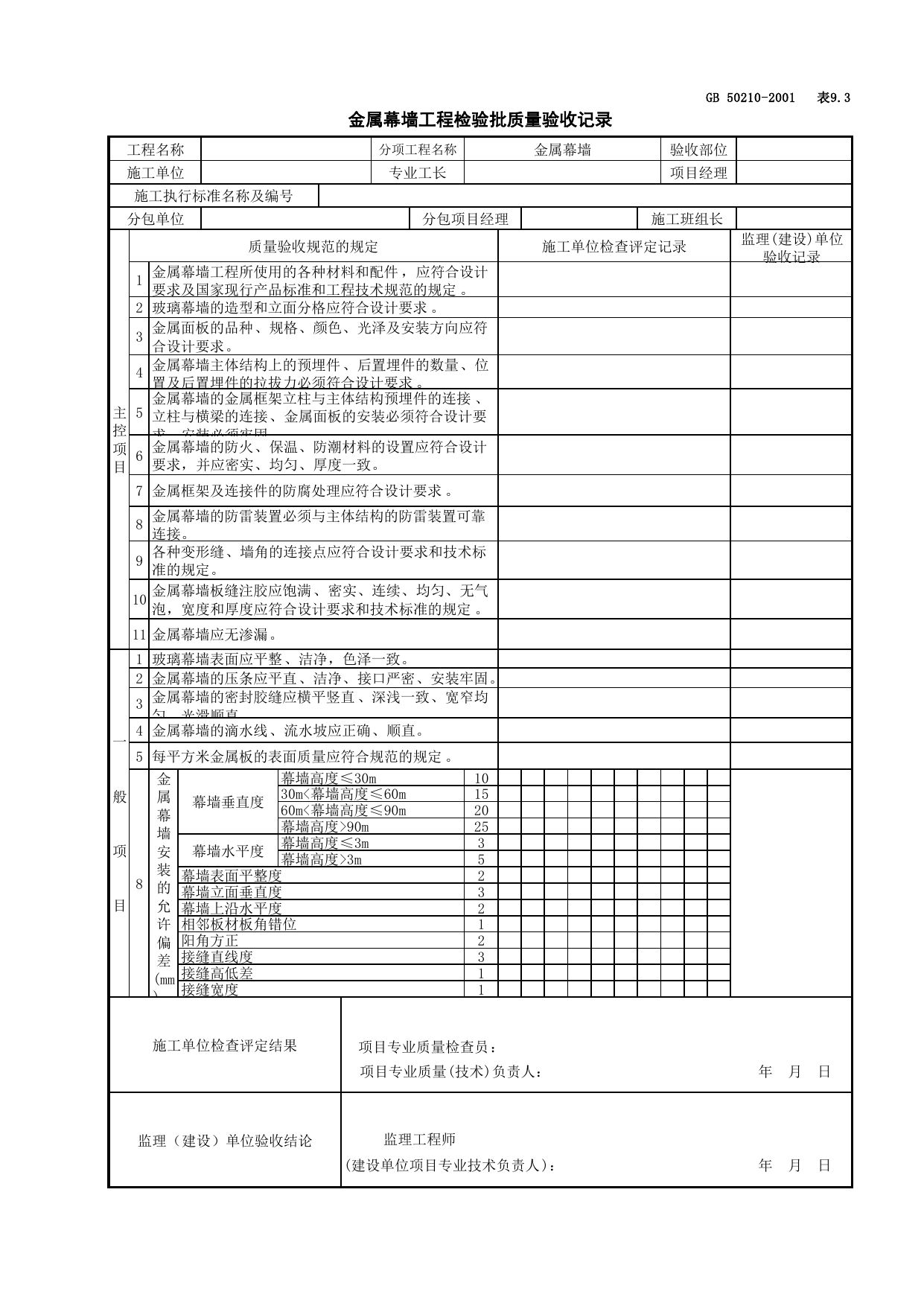

GB50210-2001表9.3金属幕墙工程检验批质量验收记录工程名称分项工程名称金属幕墙验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1金属幕墙工程所使用的各种材料和配件，应符合设计要求及国家现行产品标准和工程技术规范的规定。2玻璃幕墙的造型和立面分格应符合设计要求。3金属面板的品种、规格、颜色、光泽及安装方向应符合设计要求。4金属幕墙主体结构上的预埋件、后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。5金属幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、金属面板的安装必须符合设计要求，安装必须牢固。6金属幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一致。7金属框架及连接件的防腐处理应符合设计要求。8金属幕墙的防雷装置必须与主体结构的防雷装置可靠连接。9各种变形缝、墙角的连接点应符合设计要求和技术标准的规定。10金属幕墙板缝注胶应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。11金属幕墙应无渗漏。一般项目1玻璃幕墙表面应平整、洁净，色泽一致。2金属幕墙的压条应平直、洁净、接口严密、安装牢固。3金属幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀，光滑顺直。4金属幕墙的滴水线、流水坡应正确、顺直。5每平方米金属板的表面质量应符合规范的规定。8金属幕墙安装的允许偏差(mm)。幕墙垂直度幕墙高度≤30m1030m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m25幕墙水平度幕墙高度≤3m3幕墙高度>3m5幕墙表面平整度2幕墙立面垂直度3幕墙上沿水平度2相邻板材板角错位1阳角方正2接缝直线度3接缝高低差1接缝宽度1施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
