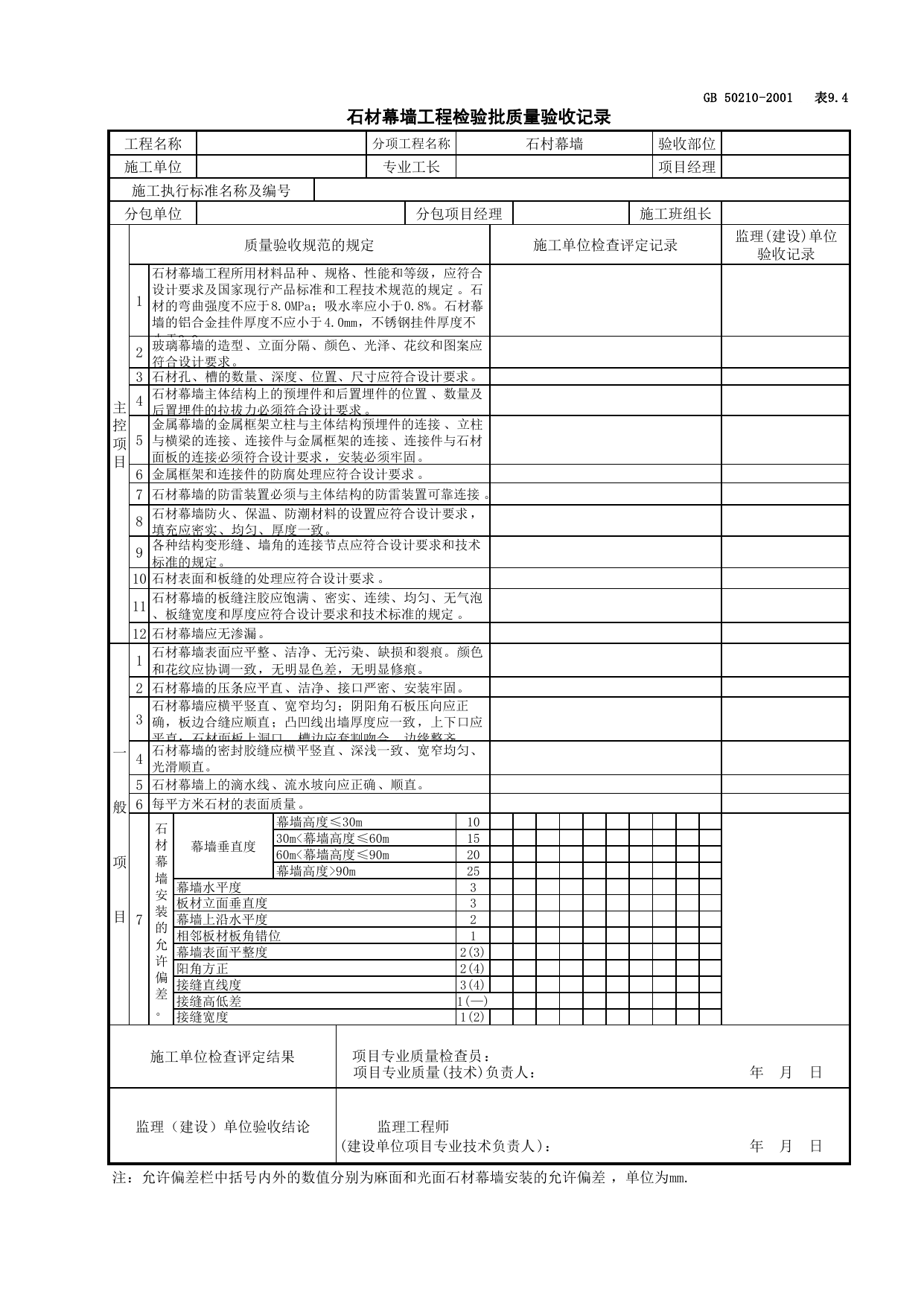

GB50210-2001表9.4石材幕墙工程检验批质量验收记录工程名称分项工程名称石村幕墙验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1石材幕墙工程所用材料品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。石材的弯曲强度不应于8.0MPa；吸水率应小于0.8%。石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不小于3.0mm。2玻璃幕墙的造型、立面分隔、颜色、光泽、花纹和图案应符合设计要求。3石材孔、槽的数量、深度、位置、尺寸应符合设计要求。4石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。5金属幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。6金属框架和连接件的防腐处理应符合设计要求。7石材幕墙的防雷装置必须与主体结构的防雷装置可靠连接。8石材幕墙防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。9各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。10石材表面和板缝的处理应符合设计要求。11石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡、板缝宽度和厚度应符合设计要求和技术标准的规定。12石材幕墙应无渗漏。一般项目1石材幕墙表面应平整、洁净、无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。2石材幕墙的压条应平直、洁净、接口严密、安装牢固。3石材幕墙应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘整齐。4石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。5石材幕墙上的滴水线、流水坡向应正确、顺直。6每平方米石材的表面质量。7石材幕墙安装的允许偏差。幕墙垂直度幕墙高度≤30m1030m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m25幕墙水平度3板材立面垂直度3幕墙上沿水平度2相邻板材板角错位1幕墙表面平整度2(3)阳角方正2(4)接缝直线度3(4)接缝高低差1(—)接缝宽度1(2)施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日注：允许偏差栏中括号内外的数值分别为麻面和光面石材幕墙安装的允许偏差，单位为mm.
